Electronic Scale Version ES avec loupe x10

Numéro d'article : ES-180-10
€2.400,00 *

* Prix hors TVA - plus Frais d'expédition

Mesurer des longueurs et des distances en toute sécurité grâce au système de mesure linéaire Electronic Scale

Livraison différée (Délai de livraison: 10 - 14 jours après la commande)

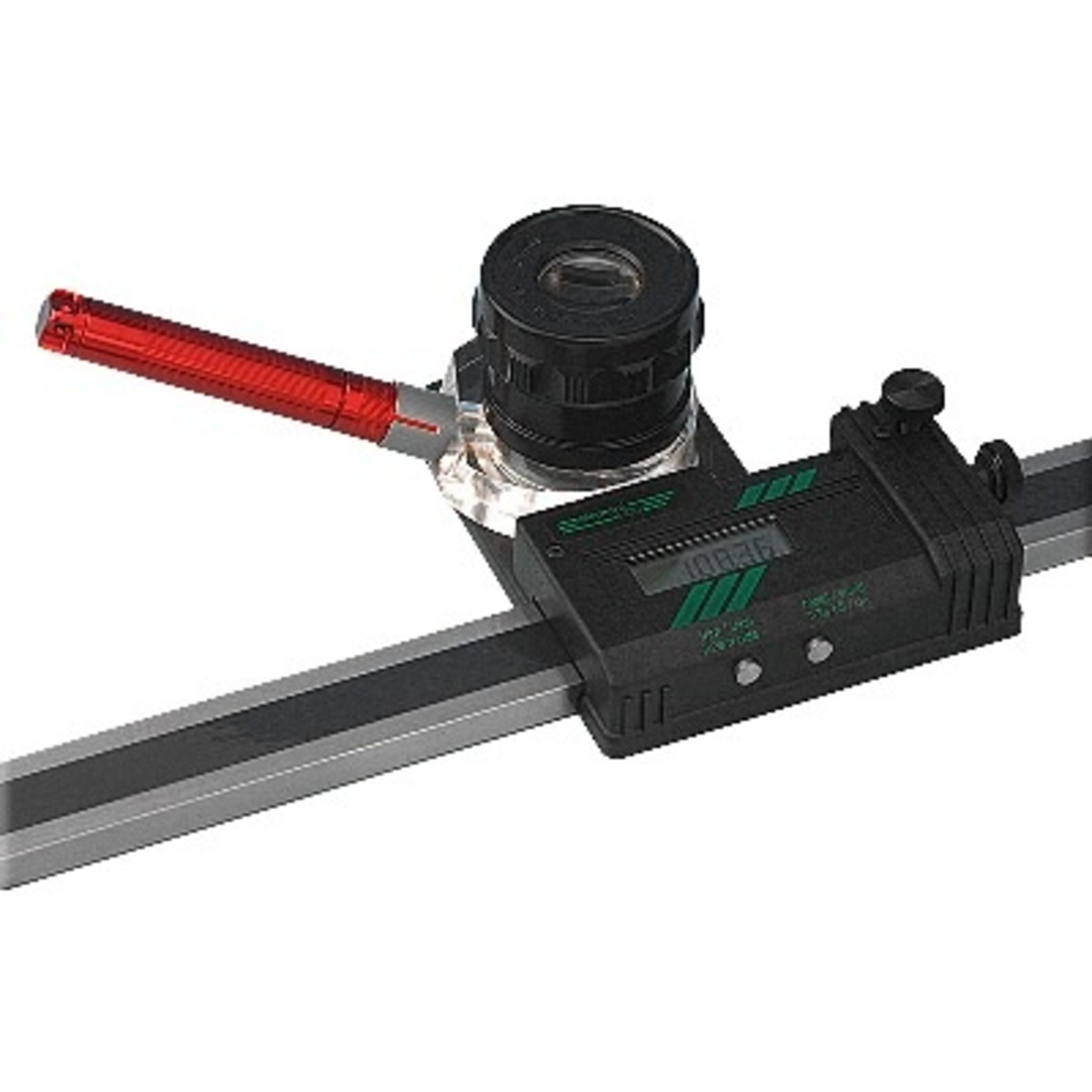

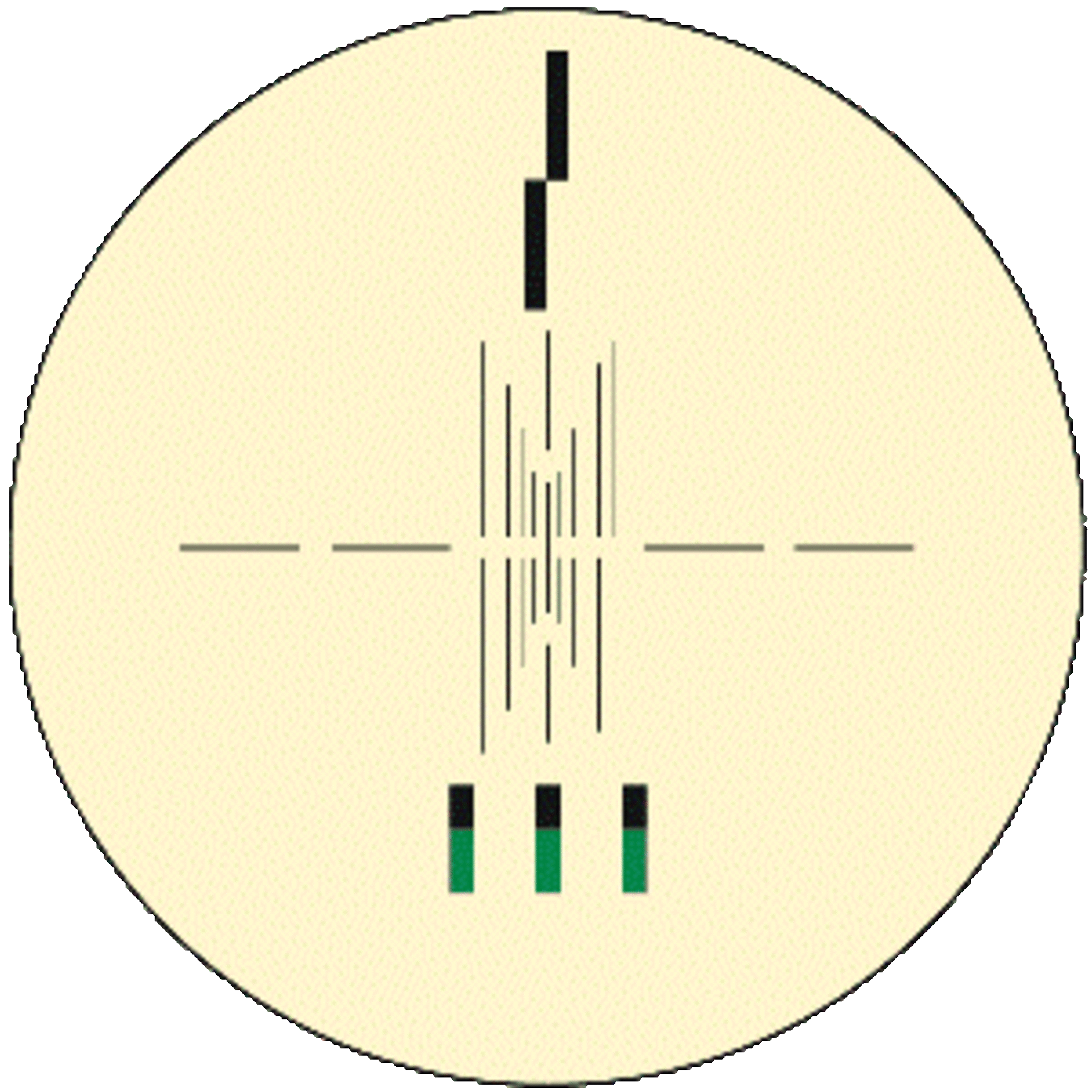

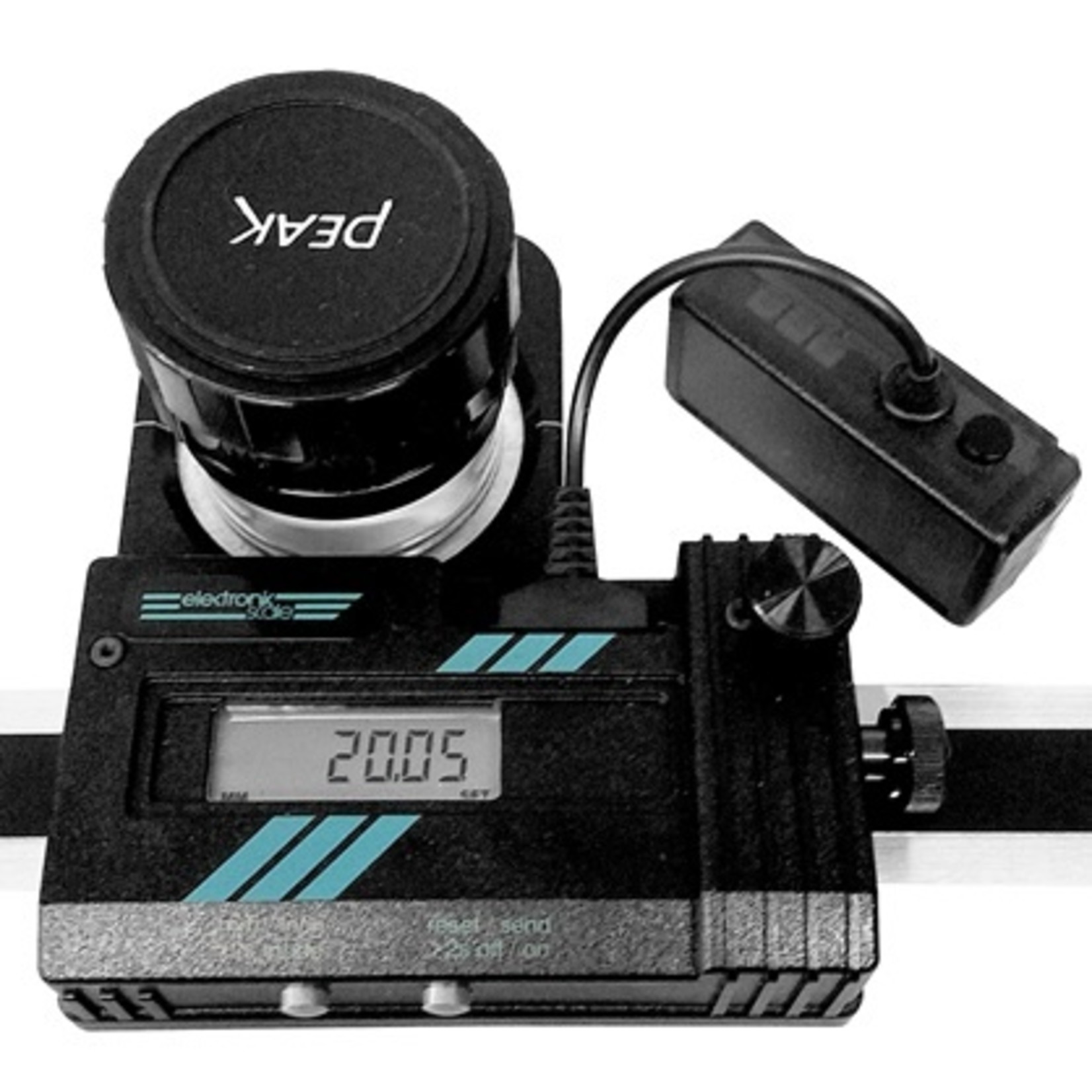

En utilisant Electronic Scale, la mesure de longueurs est encore plus simple. Le guide en acier inoxydable contient une bande capacitive. Celle-ci fournit au système électronique les informations sur la position momentanée du chariot de mesure, qui est monté sur un roulement à billes linéaire, sans jeu et sans usure. Il est possible de définir avec précision le point de mesure grâce à l'optique de qualité à quatre lentilles d'un grossissement de 10 fois. La loupe possède une focalisation fine pour le réglage personnel de la vue. Pour permettre un positionnement précis du chariot de mesure, la loupe est équipée d'une plaque graduée. Les lignes imprimées en chrome dur sur cette plaque aident à obtenir des résultats de mesure précis. Un contrôle de parallaxe ingénieux permet de surveiller l'angle de vision vertical dans l'optique. L'affichage à lecture aisée avec ses chiffres de six millimètres de hauteur montre une résolution maximale de 0,01 millimètre ou 0,0005 pouce. Directement à côté de l'affichage se trouve le dispositif de réglage fin. La vis de réglage verticale fixe une partie du chariot de mesure. La vis de positionnement horizontale déplace le chariot avec précision sur le point à mesurer. En appuyant sur la touche Reset, vous déterminez le point zéro de la mesure. Après avoir déplacé le chariot vers le deuxième point de mesure, on peut lire le résultat sur l'écran d'affichage. Le système possède une interface RS232. De cette manière, on peut transférer les valeurs en série vers l'ordinateur. Le transfert de données s'effectue via un câble d'interface compatible RS232 à couplage optique ou par le biais d'un système de transfert radio.

La représentation des données sur ordinateur se fait dans Excel avec le logiciel fourni en option. Les deux coulisseaux latéraux de positionnement facilitent le réglage rapide et parallèle de la graduation par rapport à l'objet à mesurer. La diversité des modèles: Sept longueurs de mesure disponibles allant de 180 à 1 500 millimètres. Trois types de plaques graduées et différents systèmes optiques complètent l'offre. En plus des graduations mentionnées, la graduation PCB est utilisable exclusivement pour la mesure de distances entre trous. La graduation PCB est toujours couplée de série à la loupe 10x (version ES). S'il s'avère nécessaire d'utiliser un microscope pour une meilleure saisie du point de mesure, on doit tourner l'adaptateur du microscope de façon à ce que la trajectoire du faisceau puisse passer par un point libre sur la graduation. Raison : Les microscopes 25x et 50x fournis comme accessoires possèdent leur propre graduation avec une division et un viseur qui se croisent avec la graduation PCB. Si l'on sait qu'un positionnement très fin est nécessaire, alors il faut directement utiliser la version ESM avec un microscope 25x ou 50x. Dans le cas de mesures en séries, on peut équiper l'Electronic Scale d'un système vidéo. La version ES peut même être équipée d'une caméra vidéo USB. Le positionnement des points de mesure ne requiert pas une position penchée sur le microscope, ce qui soulage le dos et les yeux. On ne peut positionner les points de mesure qu'avec une plaque graduée ou à travers les fonctions de référence du logiciel Metric.

Caractéristiques techniques :

Longueurs standard disponibles:

180 mm / 7 pouces
300 mm / 12 pouces
500 mm / 20 pouces
800 mm / 32 pouces
1 000 mm / 40 pouces
1 300 mm / 52 pouces
1 500 mm / 60 pouces

Résolution: 0,01 mm / 0,0005 pouce
Précision de répétition: 0,01 mm


Plage de variation des mesures:

jusqu'à 500 mm = 0,03 mm
jusqu'à 800 mm = 0,04 mm
jusqu'à 1 000 mm = 0,05 mm
jusqu'à 1 300 mm = 0,10 mm
jusqu'à 1 500 mm = 0,15 mm

Écran LCD, piles au lithium 3V, durée de vie env. 4 000h
Plage de températures : +10 à +40 °C
Interface compatible RS232
Plaque graduée : Standard ou PCB

Système optique:

Type ES Loupe 10x

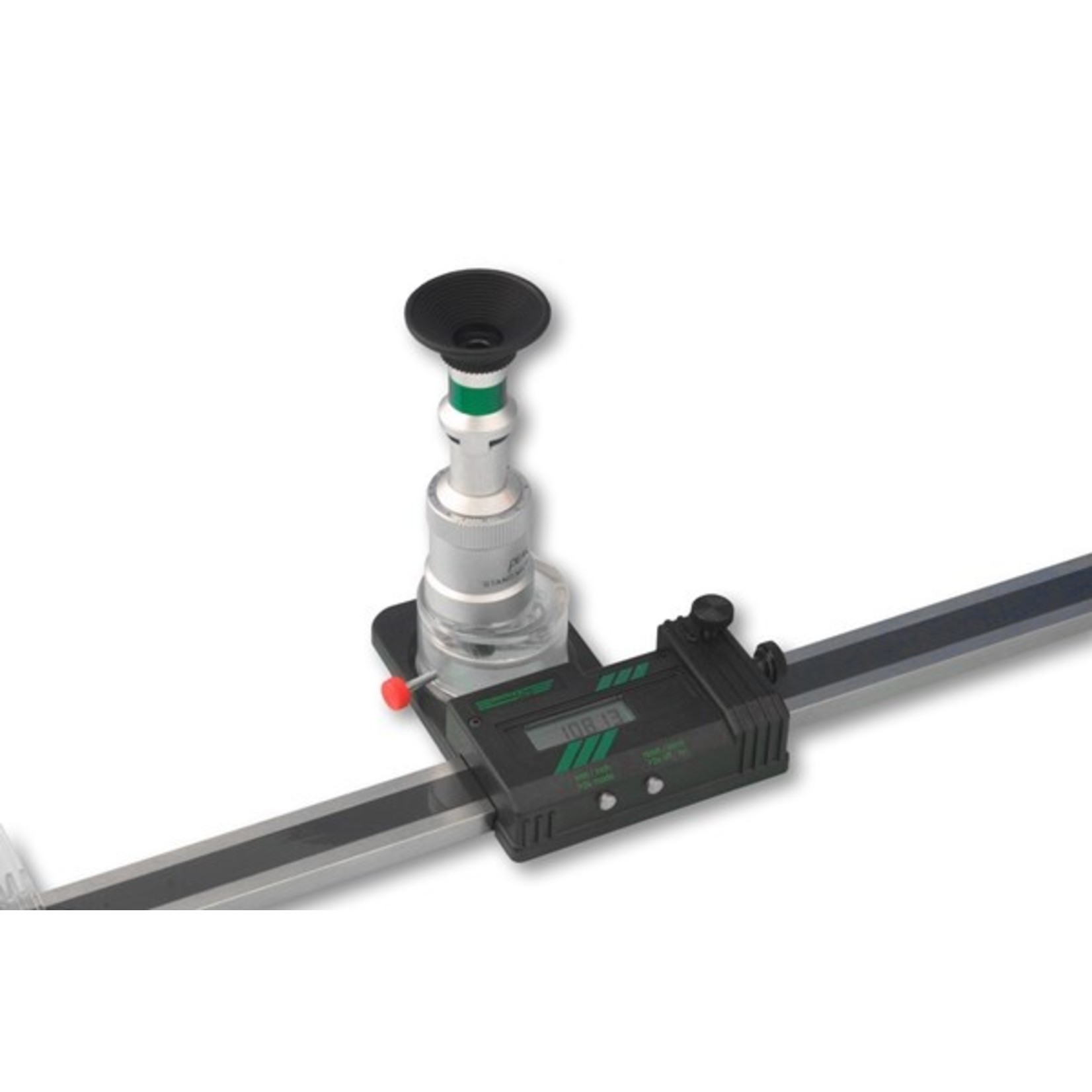

Type ESM-25 Microscope 25x
Type ESM-50 Microscope 50x

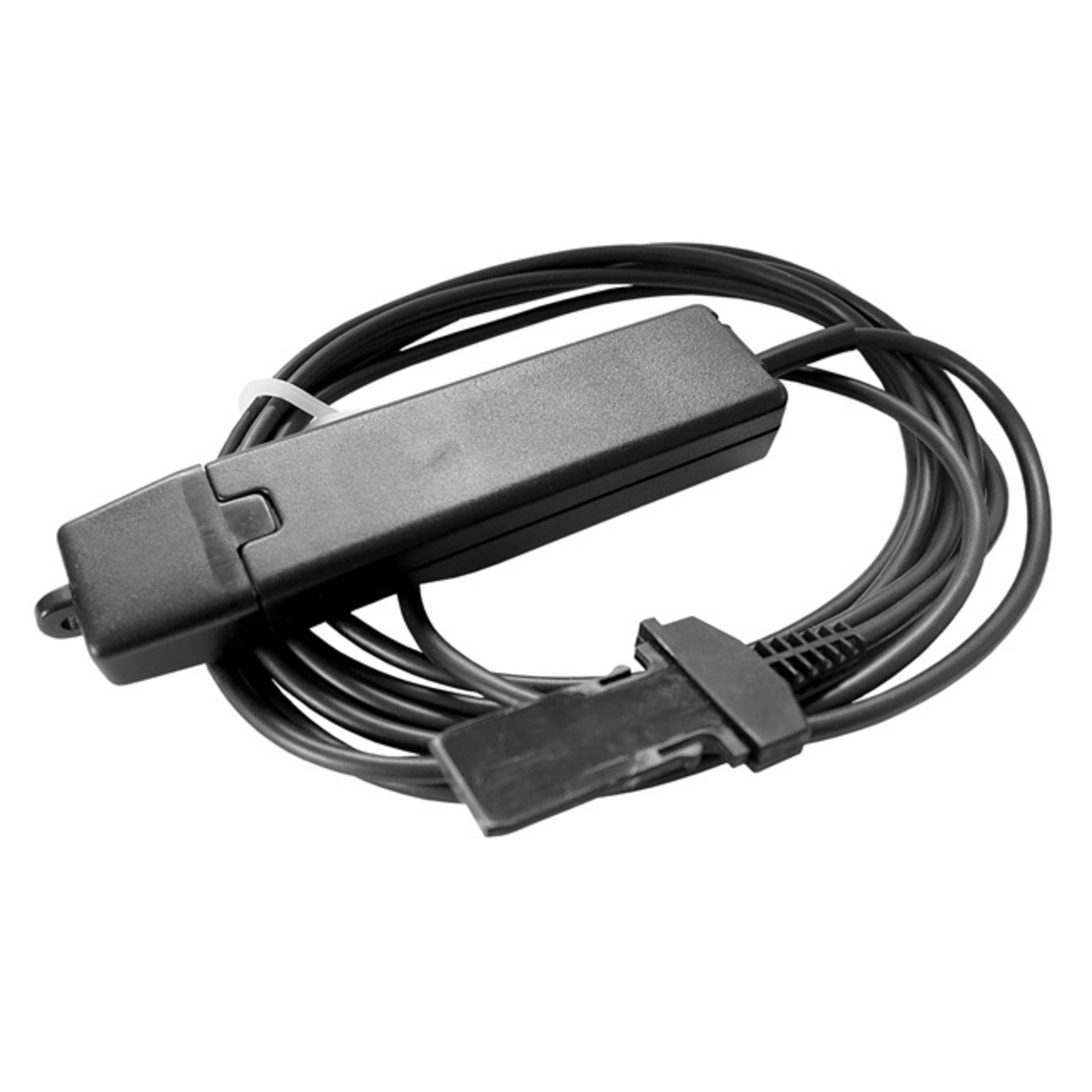

Câble de données OPTO-USB-0 pour Electronic Scale

Le câble de données que nous utilisons est une interface clavier USB et un câble pour instruments de mesure sur un seul et même dispositif. L'alimentation s'effectue via une interface USB. Aucun fichier pilote pour l'interface USB n'est nécessaire. L'interface USB s'identifie à un clavier. Les caractères de terminaison (retour chariot) tels que Entrée ou Tab, etc. peuvent être définis sur l'interface USB et sont automatiquement transmis. D'autres paramètres tels que la langue, le caractère de séparation et le temporisateur sont possibles. Bouton de données sur l'instrument de mesure pour la transmission des données ou pour le temporisateur. Le câble de données peut être utilisé pour Windows 10 et est rétrocompatible.
