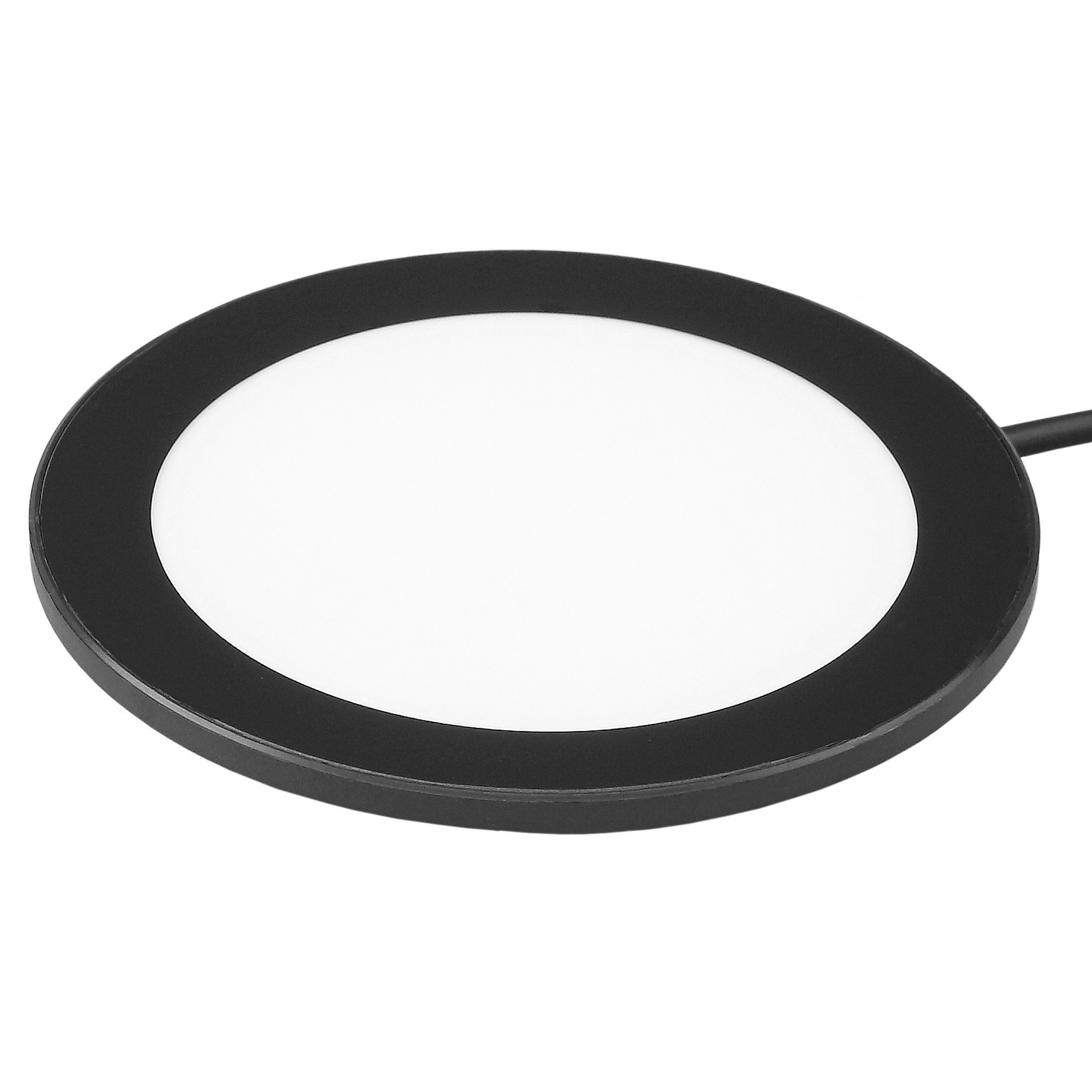

Pour toutes les applications où il n'est pas nécessaire d'utiliser une sous-lumière parallèle en raison de la précision de mesure, cette sous-lumière LED diffuse est une solution idéale et économique. La surface lumineuse ronde a un diamètre de 70 mm et le diamètre extérieur est de 95 mm pour une épaisseur de plaque de 5 mm (env. 12 mm dans la zone de raccordement du câble). Elle est montée entre autres dans nos tables de mesure croisées MT-50.

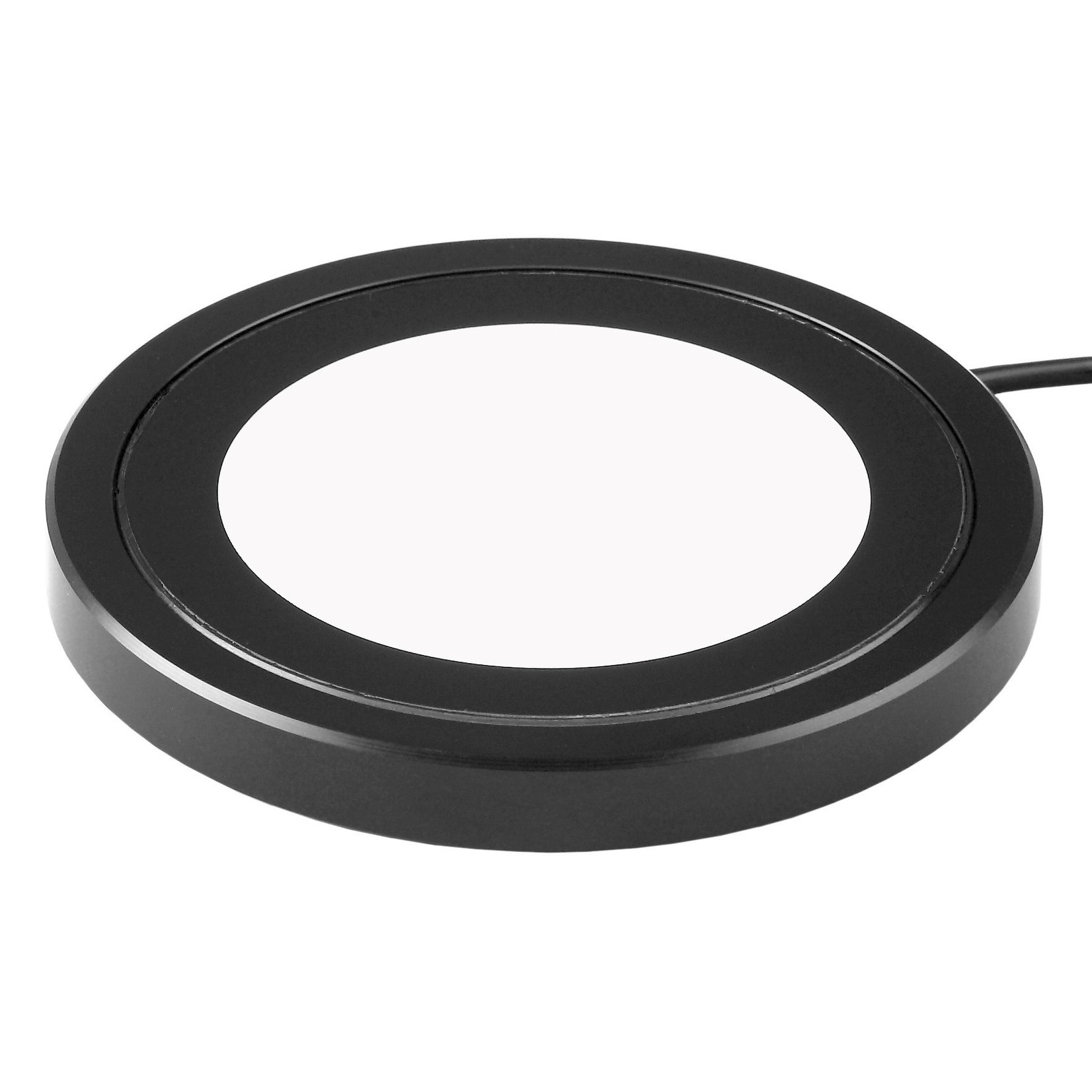

Pour une utilisation séparée, la plaque lumineuse peut être livrée avec une plaque ronde en POM. Son diamètre est de 110 mm et sa hauteur totale de 12 mm (voir dessin). La plaque lumineuse est fixée dans la plaque de fond. La livraison comprend un bloc d'alimentation avec gradation.

Zeichnung - Drawing - CV_LED

Zeichnung - Drawing -C V_LED_U
