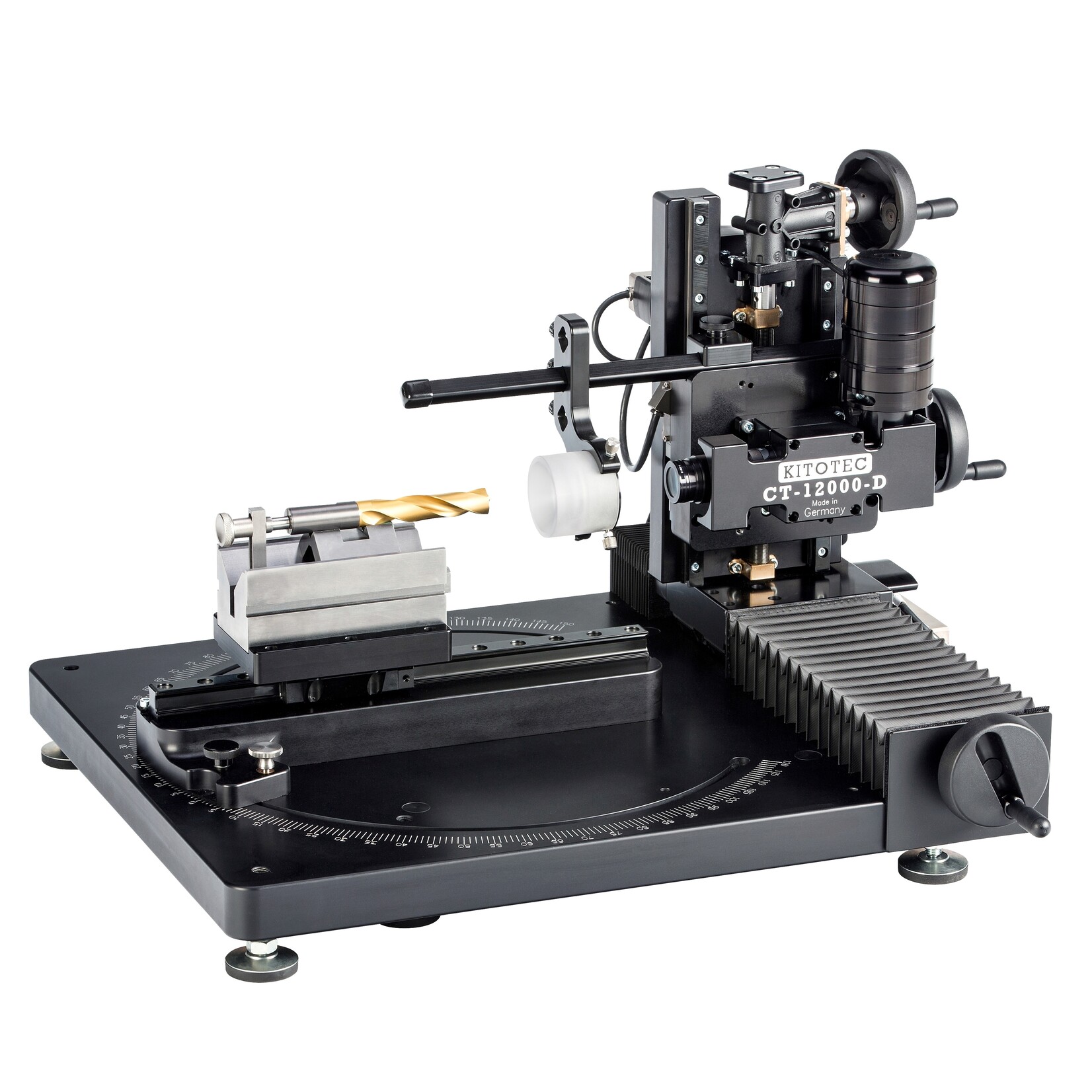

Le modèle CT-12000, plus grand, est disponible en complément du CT-6000. L'une des raisons d'avoir un deuxième modèle est le système de mesure de la longueur de 250 mm sur l'axe Y. Ce modèle est particulièrement adapté aux forets étagés de plus de 50 mm de long ou à des géométries similaires.

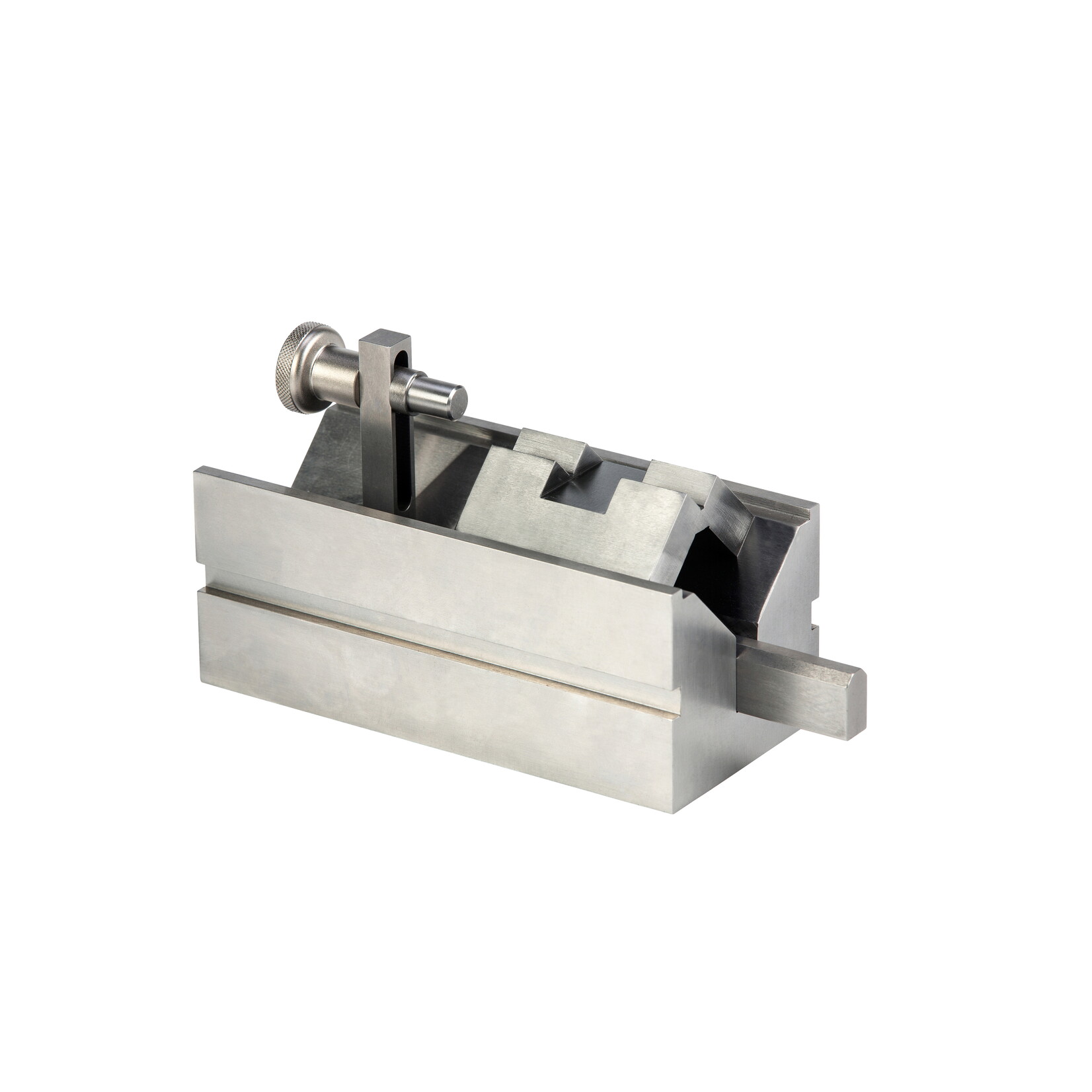

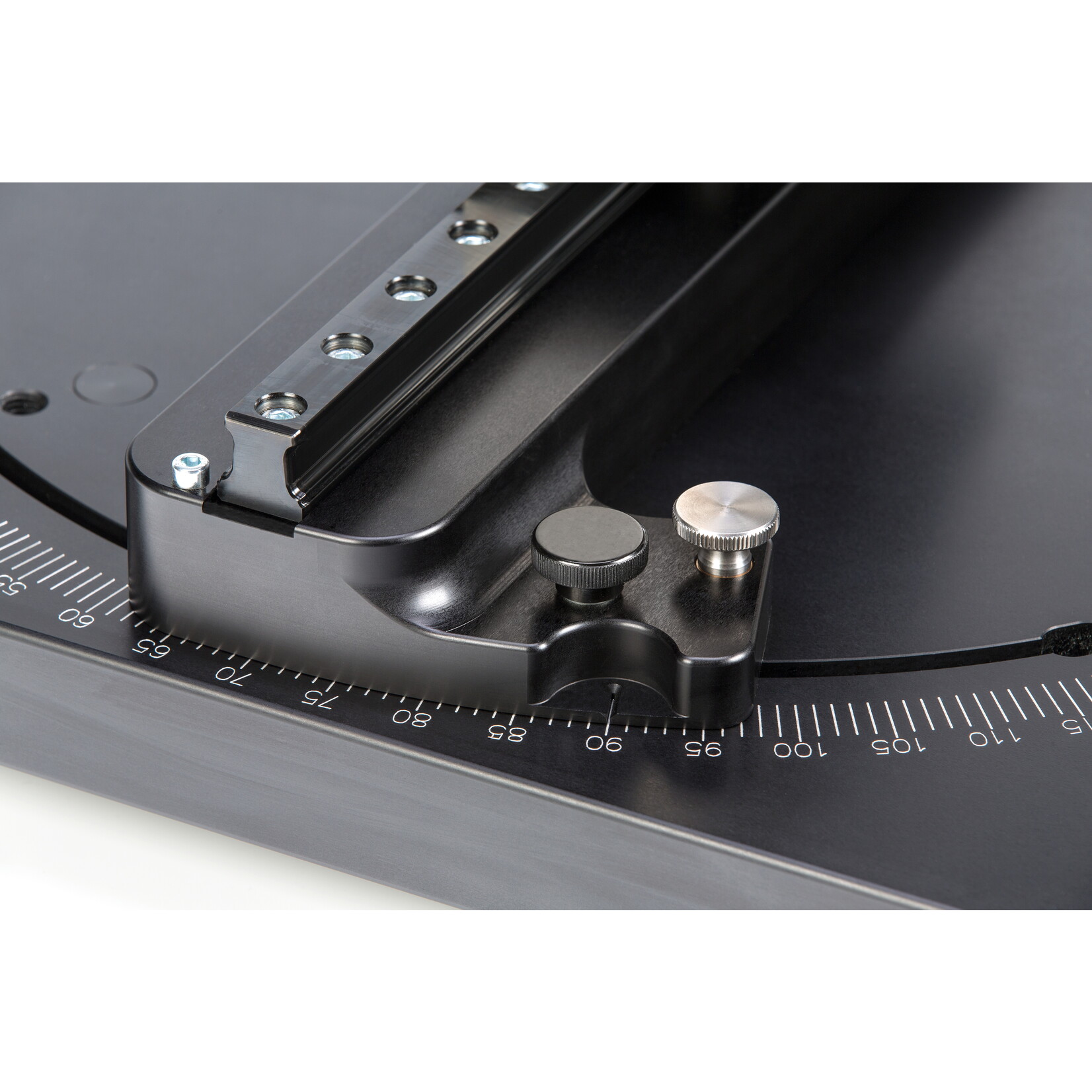

Le prisme de réception peut être tourné de 240° sur la plaque de base. Équipé d'une butée arrière, il permet de saisir des forets ou des formes similaires de manière reproductible. Le prisme est ouvert à l'arrière et peut être facilement positionné et bloqué à l'aide d'une vis moletée. Une butée arrière réglable en hauteur et en profondeur facilite considérablement le positionnement.

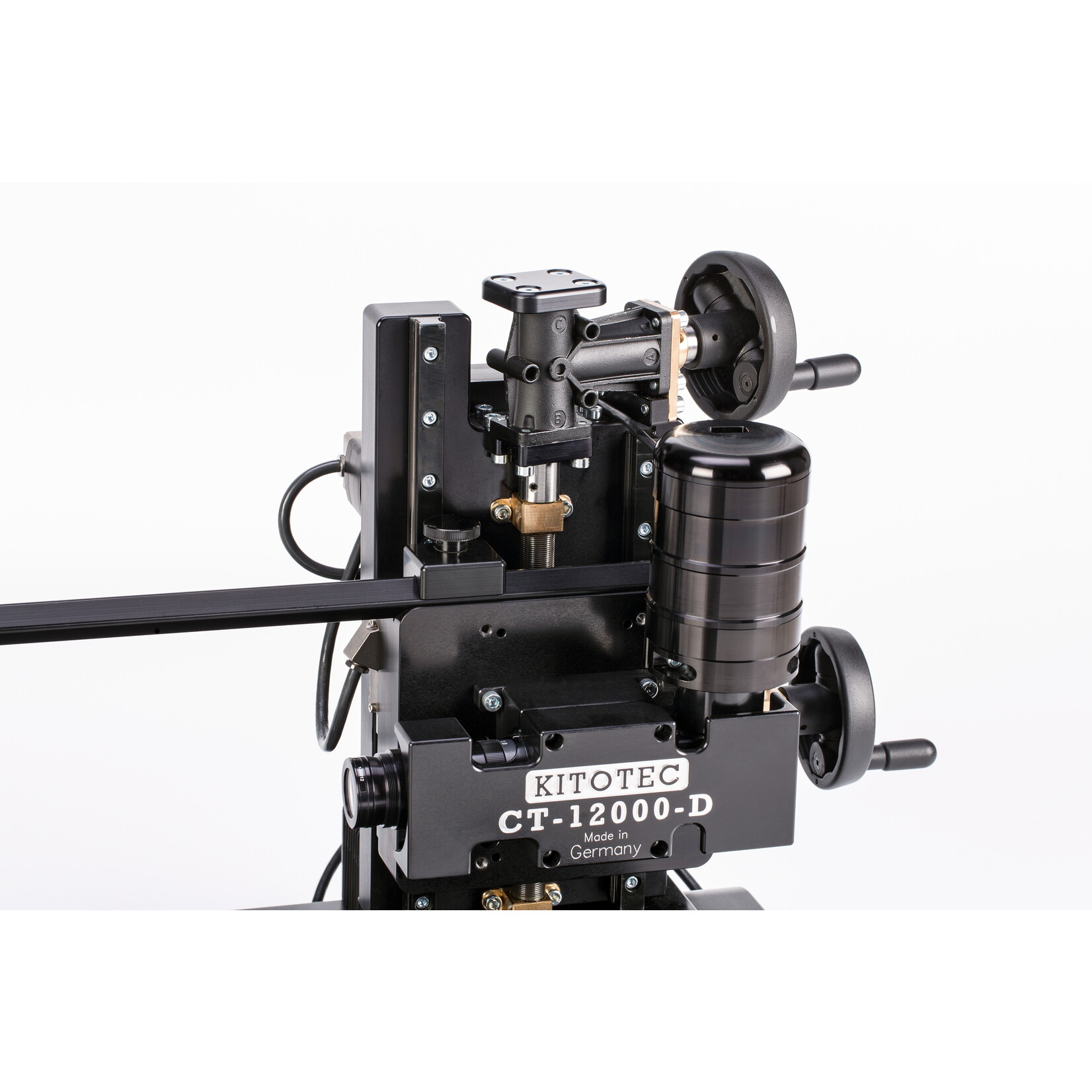

Le système de zoom à crans de la série 12000 est, comme pour le système CT-6000, monté sur une table de mesure croisée et équipé d'un comparateur Mitutoyo Digimatic de 50 mm pour l'axe Z. Les deux systèmes de mesure sont lus dans le logiciel de mesure KITEC MAX au moyen d'une interface. La résolution des pixels au niveau de zoom le plus élevé avec la lentille additionnelle 0,5x est de 2 microns. Sans lentille additionnelle, on obtient une deuxième plage de zoom complète qui donne une résolution de pixel minimale bien inférieure à un micron. Une vis trapézoïdale avec volant permet de déplacer facilement l'ensemble de l'unité optique sur le guide de précision. Le système de mesure de la longueur est intégré dans l'unité de guidage.



La plaque de réception coulissante, qui accueille le prisme en acier inclus dans la livraison, est parfaite pour d'autres porte-outils. Une plaque d'adaptation pour le Rollomatic Concentricity Pro ou pour les logements HSK de la société Diebold est disponible en option. Cette plaque convient très bien pour sa propre construction spéciale.



La source de lumière froide à LED avec une lumière annulaire à fente de 10° et un diffuseur garantit une excellente qualité d'image. Pour un processus de mesure plus sûr, le CT-12000 peut être livré en option avec un système de zoom motorisé. Les niveaux de zoom ne sont plus sélectionnés manuellement, mais via le logiciel de mesure.



Inclus dans la livraison : logiciel de mesure, interface, prisme en acier avec butée arrière et prima d'insertion en acier, source de lumière froide LED, lumière annulaire à fente et diffuseur.
