Pourquoi avons-nous besoin d'une optique télécentrique ? Ou plutôt, quand faut-il utiliser une optique télécentrique ? En principe, il faut l'utiliser pour mesurer des hauteurs différentes dans une image, pour éviter les distorsions, c'est-à-dire les mesures erronées dans la zone périphérique d'une optique, pour mesurer des meules ou des pièces de géométrie similaire.

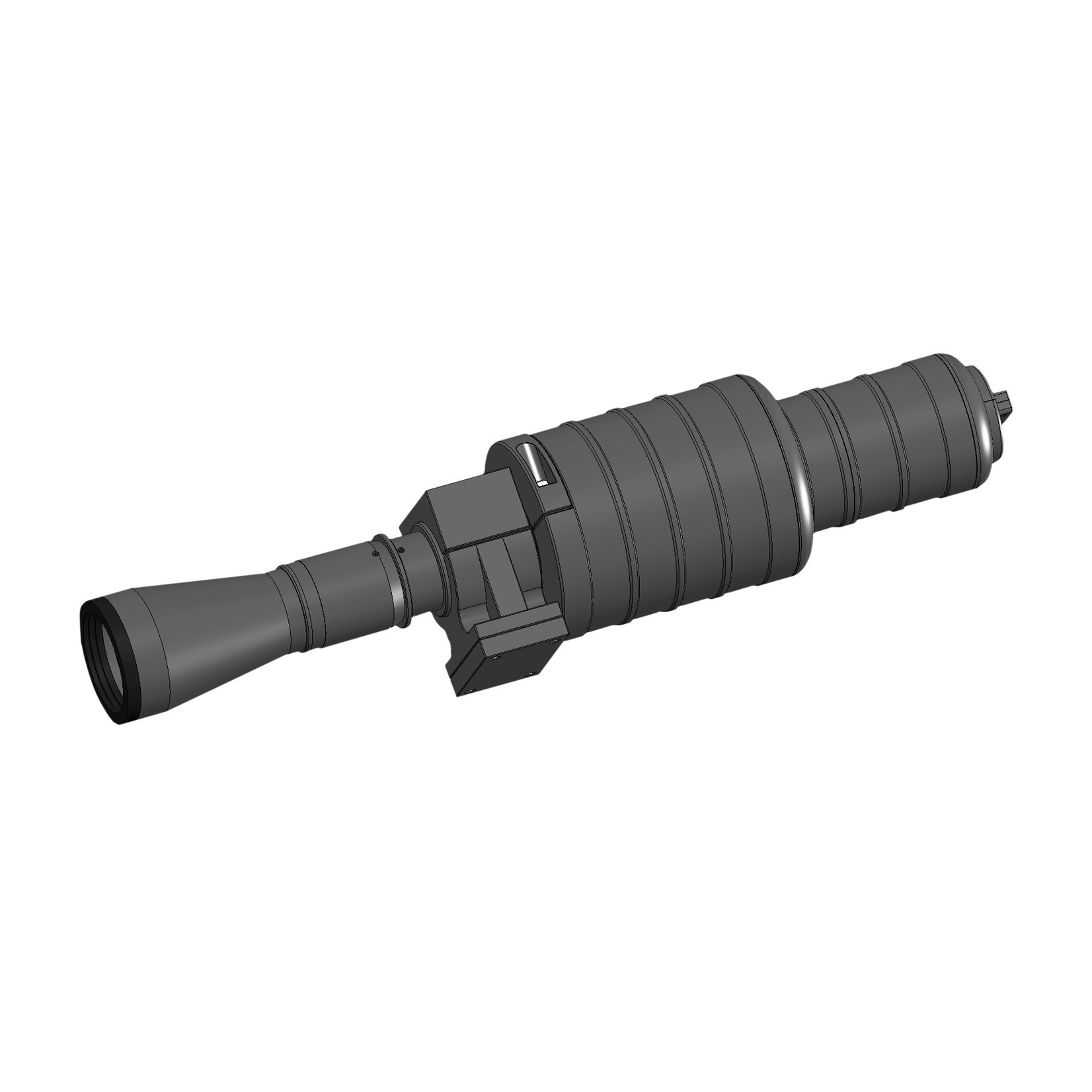

Pourquoi proposons-nous un zoom motorisé ? Le grand avantage est que le changement de grossissement ne se fait plus qu'à l'aide des touches de raccourci dans le logiciel. Cela garantit un travail en toute sécurité avec le système. Selon les conditions ambiantes, le système de caméra serait défectueux après peu de temps sans une protection contre la poussière. Le boîtier de protection massif en aluminium est entièrement fermé et garantit un fonctionnement sans problème du système.  Les caractéristiques techniques de l'optique sont identiques à celles du système manuel. La commande du système est intégrée dans un petit boîtier métallique qui est relié à l'ordinateur via une interface USB ou RS-232.



La distance de travail (extrémité de l'objectif par rapport à l'objet) d'environ 180 mm ne doit pas être modifiée. La plage de zoom comprend un champ de vision de 4 mm à 50 mm en combinaison avec une puce de caméra de 1 1/8". La profondeur de champ de l'objet varie dans cette plage de 1,3 mm à 38,8 mm. Les systèmes manuels ou motorisés sont souvent utilisés pour la mise à niveau des rectifieuses ou des dégauchisseuses.



Le boîtier de protection est particulièrement important pour les machines de dressage, car la poussière abrasive peut pénétrer dans la mécanique du système et provoquer des dommages irréversibles. Bien entendu, ces systèmes optiques de haute qualité ne sont pas uniquement destinés à être installés dans des machines. Nous pouvons fournir les systèmes de zoom télécentriques manuels et motorisés avec des trépieds à base d'aluminium ou de granit, ainsi qu'en combinaison avec des tables de mesure de positionnement ou croisées. Ces dernières sont à leur tour disponibles en version manuelle ou motorisée. Il existe donc une multitude de possibilités.



La livraison comprend : Le zoom optique télécentrique motorisé avec caméra USB 2.0 et câble USB de 5 mètres. Le logiciel de mesure Metric MT, le disque d'étalonnage avec protocole DAkkS, la commande du moteur et le boîtier de protection pour le système optique.



Sur demande, nous pouvons mettre à votre disposition des piliers avec les dimensions extérieures si vous souhaitez fabriquer un dispositif pour accueillir le système.
