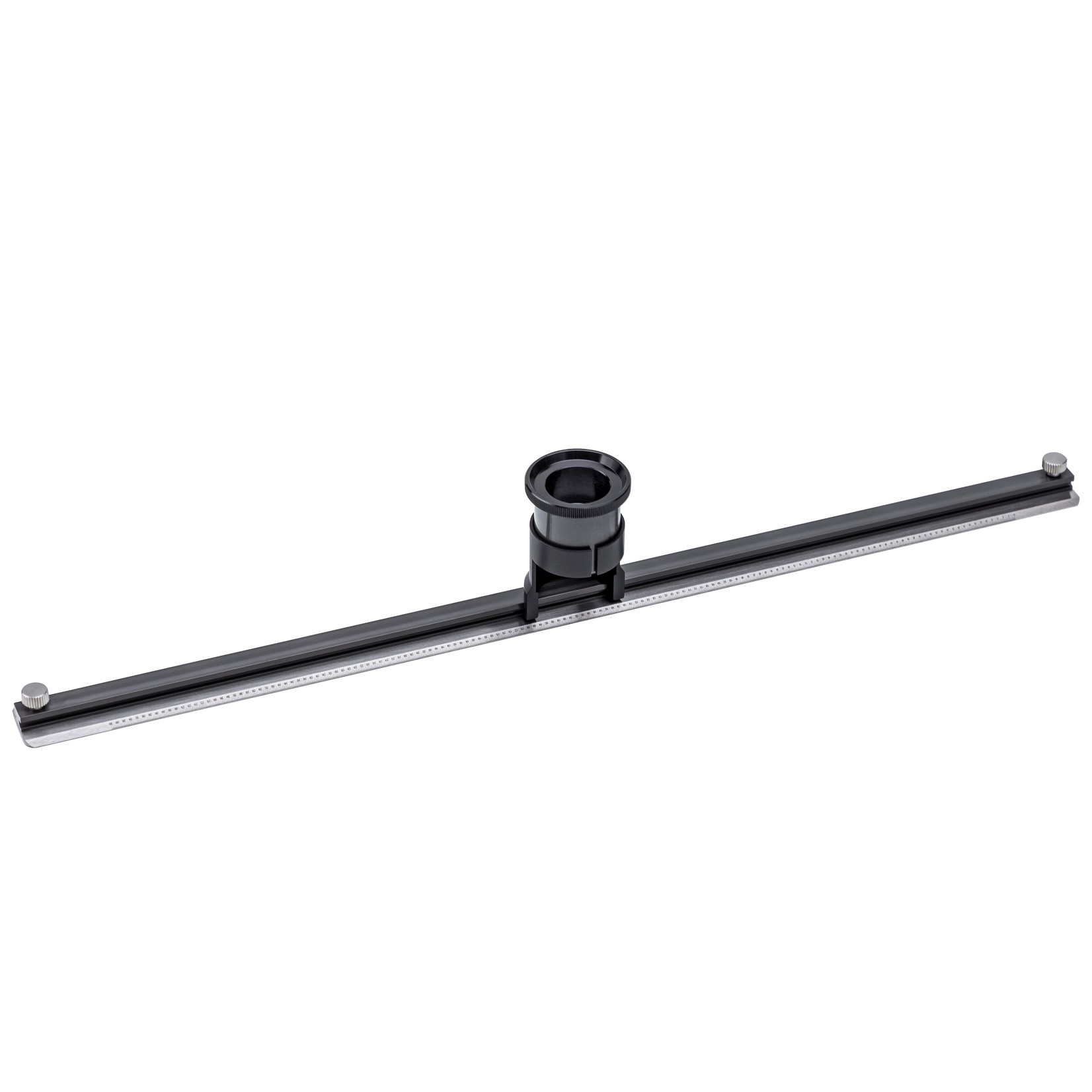

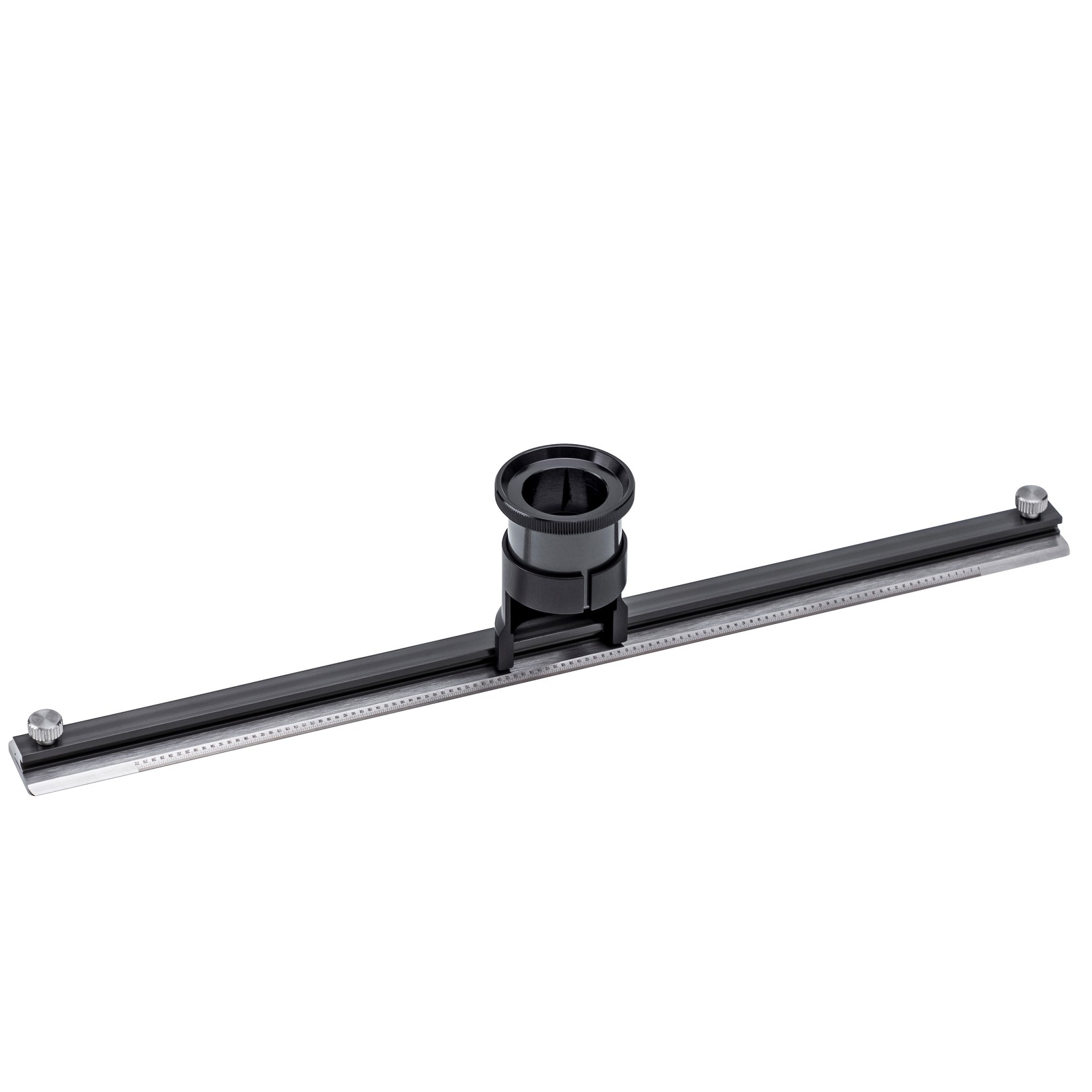

Scala di metallo RL-1 con lente d'ingrandimento

Numero di articolo: RL-100-1
€200,00 *

* Prezzo senza IVA - più Costi di spedizione

Le quattro scale metalliche della serie RL-1 sono fornite con una lente di lettura 10x. Inoltre, tutte le versioni sono disponibili come modelli separati con illuminazione a LED - vedi RL-1-LED. La graduazione è di 0,1 mm

In magazzino (100) (Tempi di consegna: immediatamente disponibile)

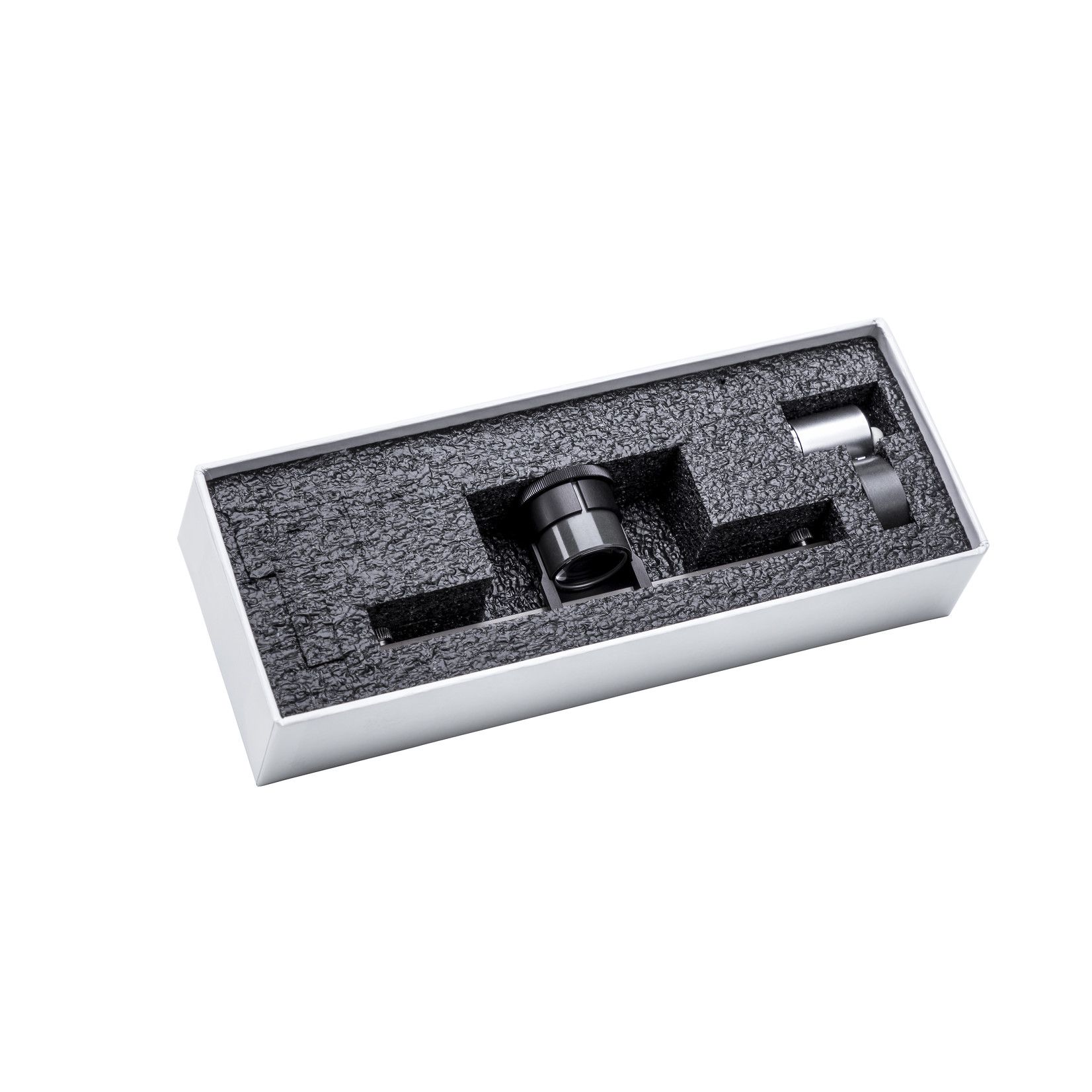

La misurazione di distanze più grandi con le lenti è possibile solo limitatamente alla lunghezza delle barre. Per determinare in modo rapido e semplice le lunghezze e le distanze, le barre di misura in metallo RL rappresentano un’integrazione ottimale. Le quattro lunghezze di 100 mm, 212 mm, 300 mm e 400 mm sono fornite con una o due lenti da lettura (lente per crepe RL-10x senza scala) in un box di trasporto. Le lenti di lettura vengono fatte scivolare su una guida montata sulla barra. Durante la misurazione di lunghezze e distanze, assicurarsi che la barra sia posizionata parallelamente rispetto agli articoli da misurare, per evitare errori di misura. Le barre di misura in acciaio RL, prodotte con una precisione di ± 0,02 mm, non contengono nessun protocollo di prova nella fornitura.

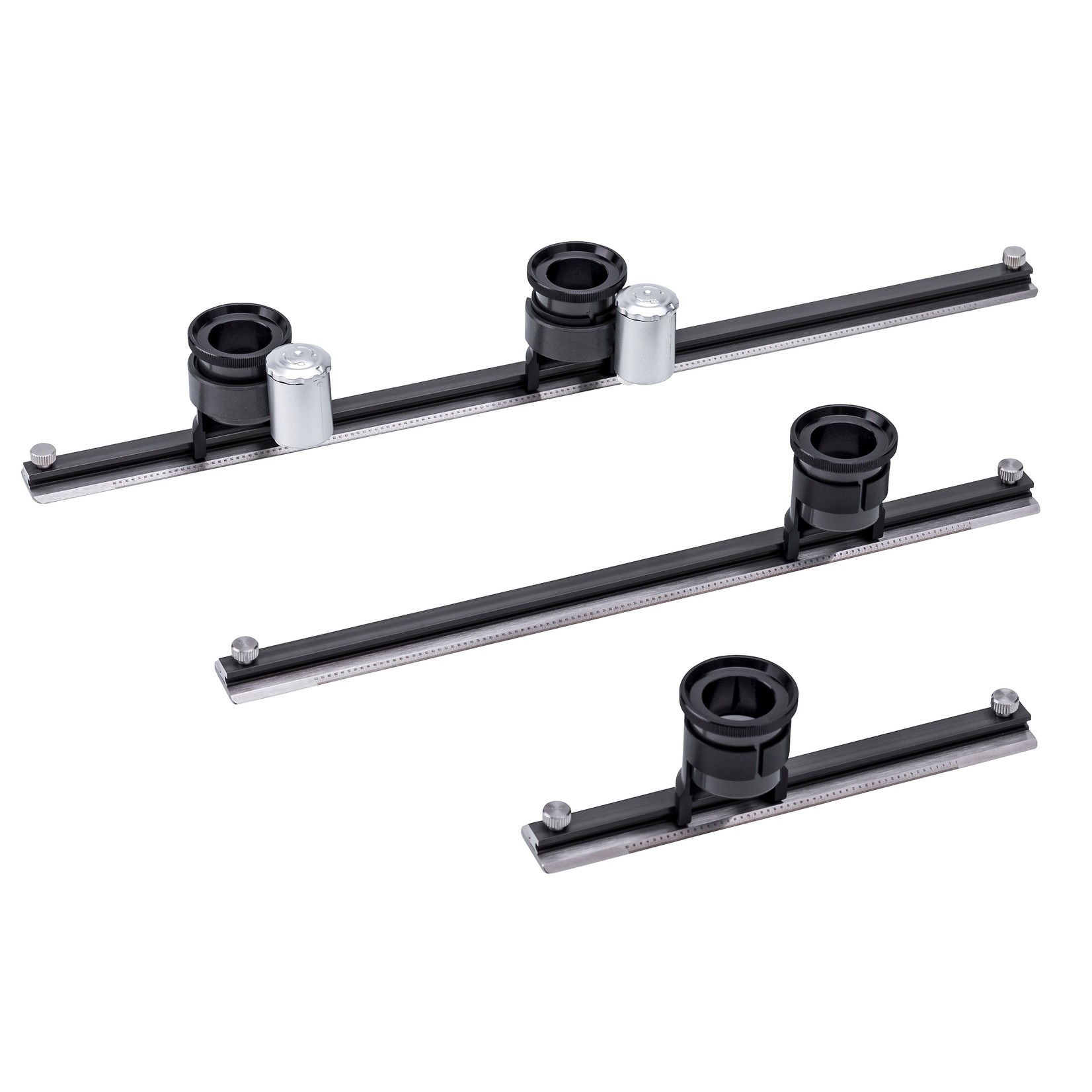

Le quattro lunghezze standard delle barre di misura in metallo sono fornite a scelta con una o due lenti di lettura da 10x. Inoltre, entrambe le versioni sono disponibili come modelli separati con un’illuminazione a LED. Tenete presente che, quando si utilizzano due lenti, la distanza di lettura minima da centro lente a centro lente è pari a circa 32 mm. Ai fini dell’installazione, offriamo le barre di misura in metallo col numero d’ordine RL-OA come barre semplici, senza lenti di ingrandimento o altri dispositivi. A des fins de montage, nous proposons les quatre règles graduées métalliques sous la référence de commande RL-OA sous forme de règles graduées simples sans loupes ni d’autres structures supplémentaires.

Dati tecnici delle barre di misura in metallo RL:

• Scala di misurazione: passo = 0,1 mm, con iscrizione 0 10 20 ... (mm)
• I segni di graduazione sul corpo in acciaio inox e i numeri sono incisi al laser
• Lo spessore della graduazione è di 0,020 mm
• Precisione del passo ± 0,02 mm sull’intera lunghezza di misurazione (a 20 gradi)
• Coefficiente di espansione termica: 0% = a % umidità rel.
• Materiale = 1-4301
• Scalatura non centrata - centrata sul corpo metallico
• Lunghezza del corpo in metallo

  • 100 mm = lunghezza totale 150 mm (+ 0,2 mm)
  • 212 mm = lunghezza totale 262 mm (+ 0,2 mm)
  • 300 mm = lunghezza totale 350 mm (+ 0,2 mm)
  • 400 mm = lunghezza totale 450 mm (+ 0,2 mm)

• Larghezza del corpo in metallo = 19,6 mm (DIN 7168 intermedio)
• Spessore del corpo in metallo = 2,0 mm (DIN 7168 intermedio)

Scala metallica RL-100-1
Ingrandimento (1 lente) 10x
Messa a fuoco Sì
Campo visivo (lente) 20 mm
Lunghezza di misura 100 mm
Graduazione 0,1 mm
Ottica (1 lente) Aplanat, senza distorsioni
Dimensioni con lente d'ingrandimento 150 x 35 x 45 mm
Peso 93 grammi
Scatola di trasporto inclusa

Scala metallica RL-212-1
Ingrandimento (1 lente) 10x
Messa a fuoco Sì
Campo visivo (lente) 20 mm
Lunghezza di misura 212 mm
Graduazione 0,1 mm
Ottica (1 lente) Aplanat, senza distorsioni
Dimensioni con lente 262 x 35 x 45 mm
Peso 134 grammi
Scatola di trasporto inclusa

Scala di metallo RL-300-1
Ingrandimento (1 lente) 10x
Messa a fuoco Sì
Campo visivo (lente) 20 mm
Lunghezza di misura 300 mm
Graduazione 0,1 mm
Ottica (1 lente) Aplanat, senza distorsioni
Dimensioni con lente d'ingrandimento 350 x 35 x 45 mm
Peso 168 grammi
Scatola di trasporto inclusa

Scala metallica RL-400-1
Ingrandimento (1 lente) 10x
Messa a fuoco Sì
Campo visivo (lente) 20 mm
Lunghezza di misura 400 mm
Graduazione 0,1 mm
Ottica (1 lente) Aplanat, senza distorsioni
Dimensioni con lente 450 x 35 x 45 mm
Peso 206 grammi
Scatola di trasporto inclusa
