  • Electronic Scale ESM con microscopio 25x
  • Electronic Scale ESM con microscopio 25x

Electronic Scale ESM con microscopio 25x

Numero di articolo: ESM-180-25
€2.570,00 *

* Prezzo senza IVA - più Costi di spedizione

Misurare lunghezze e distanze in modo affidabile con il sistema di misurazione della lunghezza Electronic Scale

On backorder (Tempi di consegna: 10 - 14 giorni dopo l'ordine)
L’uso della Electronic Scale rende più semplici effettuare misurazioni di lunghezza. La guida in acciaio inox temprato dispone di una striscia induttiva. Essa fornisce la componente elettronica con le informazioni sulla posizione momentanea del carrello di misura che si muove senza gioco e senza usura su cuscinetti a sfera longitudinali. Il sistema ottico a quattro lenti, con rivestimento e un fattore d’ingrandimento di 10x permette di muoversi con precisione sul punto di misurazione. La lente di ingrandimento si focalizza con precisione in base alla vostra correzione specifica. La lente d'ingrandimento è dotata di una piastra reticolata che permette il corretto posizionamento del carrello di misurazione. Le graduazioni in cromo duro rivestito al vapore di questa piastra garantiscono una lettura precisa. Un controllo di parallasse ingegnoso assicura che l'angolo di visione sia perpendicolare alla lente. Questo display di facile lettura con caratteri di sei millimetri d’altezza presenta una risoluzione massima di 0,01 millimetri o 0,0005 pollici. Accanto al display c’è un dispositivo di regolazione di precisione. La vite di arresto verticale blocca una parte del carrello di misurazione. La vite di posizionamento orizzontale muove il carrello delicatamente verso il punto di misurazione. Il punto zero per la misura può quindi essere impostato premendo il tasto di reset. Dopo aver spostato il carrello sul secondo punto di misurazione è possibile leggere il risultato sul display. Il sistema ha un'interfaccia RS232. Questo permette il trasferimento seriale dei valori al computer. Per il trasferimento dati è disponibile un cavo d'interfaccia RS232 compatibile con accoppiamento ottico o, in alternativa, un sistema di trasferimento radio.

I dati possono essere visualizzati sul computer con Excel tramite un software opzionale. Le due slitte di posizionamento laterale facilitano l'allineamento rapido e parallelo della scala con l'elemento da misurare. Gamma di modelli: Sette lunghezze di misura disponibili, da 180 a 1500 millimetri. Tre tipi di piastre reticolate e vari sistemi ottici completano la gamma. Oltre alla piastra reticolata summenzionata, la scala PCB può essere utilizzata esclusivamente per la misurazione degli intervalli dei fori. La scala PCB richiede sempre l’uso di una lente d’ingrandimento standard 10x (versione ES). Se il microscopio serve anche per la determinazione particolarmente esatta del punto di misurazione, è possibile girare l'adattatore del microscopio in modo che il fascio di luce passa attraverso il punto libero della scala. Motivo: I microscopi 25x e 50x disponibili come accessori, hanno loro propria scala con graduazioni e reticolo, che intersecano la scala del PCB. Qualora fosse richiesto un posizionamento di estrema precisione, è opportuno usare fin da subito la versione ESM con microscopio da 25x o 50x. La Electronic Scale può essere ordinata con un sistema video per effettuare misurazioni in serie. La versione ES può anche essere equipaggiata in un secondo tempo con la telecamera USB. Il processo di movimento sui punti di misurazione non richiede l’assunzione di una postura piegata sopra il microscopio, permettendo di alleggerire lo sforzo sulle spalle e sugli occhi. È quindi possibile spostare i punti di misurazione utilizzando la piastra reticolata o le funzioni di riferimento del software misura.

I dati:

Lunghezze standard disponibili 180 mm / 7 pollici
300 mm / 12 pollici
500 mm / 20 pollici
800 mm / 32 pollici
1000 mm / 40 pollici
1300 mm / 52 pollici
1500 mm / 60 pollici

Risoluzione 0,01 mm / 0,0005 pollici
Accuratezza di ripetizione 0,01 mm

Ampiezza di banda di errore fino a 500 mm = 0,03 mm

fino a 800 mm = 0,04 mm
fino a 1000 mm = 0,05 mm
fino a 1300 mm = 0,10 mm
fino a 1500 mm = 0,15 mm
Display LCD, batteria di litio da 3V, durata prevista circa 4000 h
Intervallo di temperatura: + 10 a + 40 ° C
Compatibile con l'interfaccia RS232
Piastra reticolata: standard o PCB

Sistemi ottici

Tipo ES lente d’ingrandimento 10x
Tipo ESM-25 microscopio 25x
Tipo ESM-50 microscopio 50x

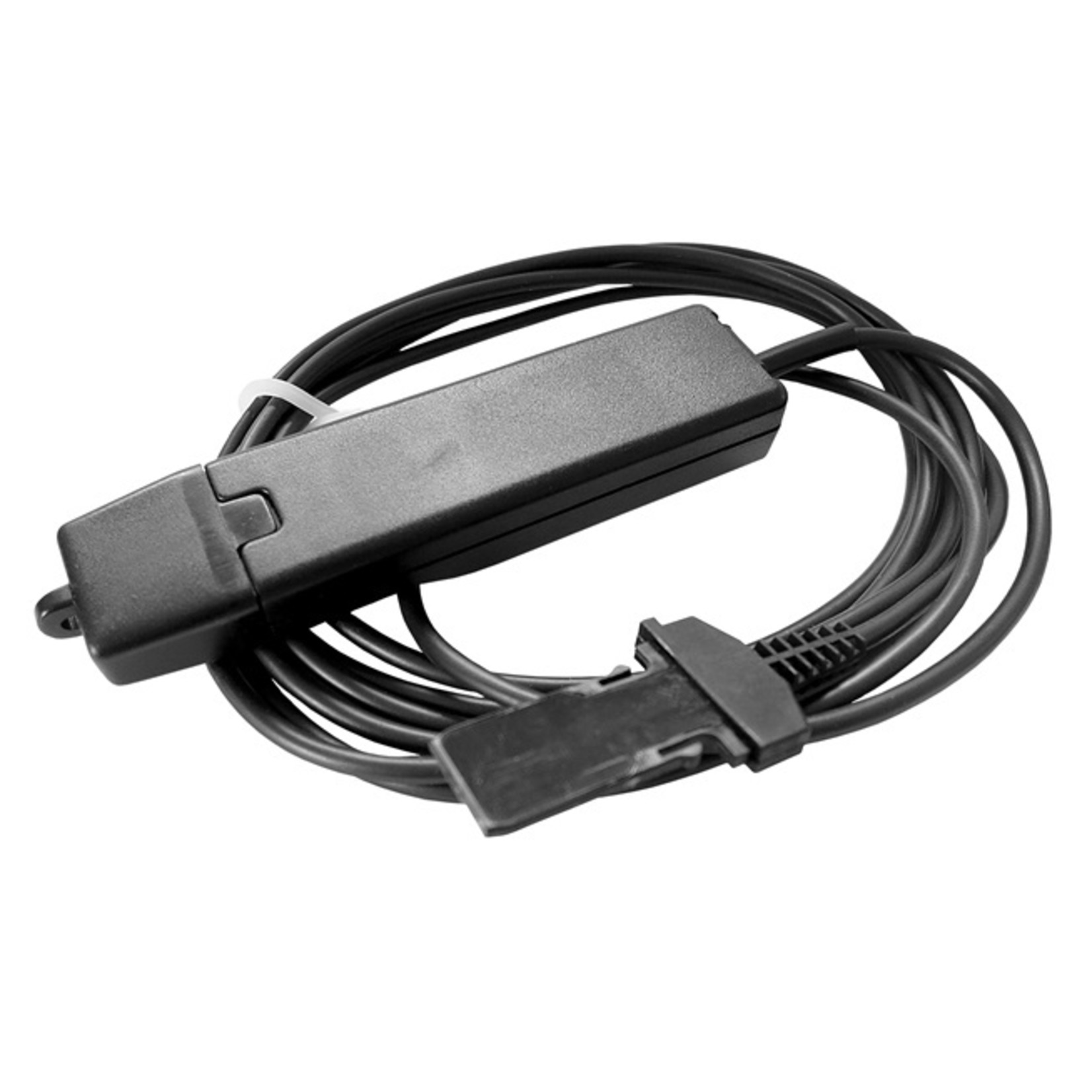

Cavo dati OPTO-USB-0 per Electronic Scale

Electronic-ScaleIl cavo dati che utilizziamo è interfaccia tastiera USB e cavo per strumento di misurazione in uno. Viene alimentato tramite interfaccia USB. Non c'è bisogno di alcun driver per l'interfaccia USB. L'interfaccia USB viene riconosciuta come tastiera. I caratteri di chiusura, quali Enter, Tab, ecc. possono essere impostati sull'interfaccia USB e vengono anch'essi inviati automaticamente. È possibile effettuare altre impostazioni, quali la lingua, il tratto separatore e il timer. Tasto dati sullo strumento di misura per il trasferimento dati o per il timer. Il cavo dati è utilizzabile con Windows 10 e con versioni inferiori compatibili.
