In base a quali criteri lo scegliamo? Ecco le caratteristiche: immagini eccellenti, un funzionamento agevole, profondità di campo, un ampio campo di zoom, una buona illuminazione, un potente software di misurazione, la tavola di misurazione a croce idonea per i compiti da svolgere e un rapporto prezzo-prestazioni decisamente interessante!

I tre modelli della serie KITOZOOM HDMI offrono tutte queste caratteristiche

Per ridurre al minimo l'imbarazzo della scelta, desideriamo offrirvi innanzitutto una panoramica delle caratteristiche tecniche e del funzionamento del sistema ottico. Nell seguente vengono illustrati i tre modelli standard e le possibili opzioni. I requisiti del sistema ottico, dell'illuminazione, dello stativo e della tavola di misurazione a croce sono le risultanti delle competenze di controllo e misurazione. Occorre però fare attenzione e utilizzare un ingrandimento che si orienti al compito di verifica richiesto. Qualora le informazioni offerte non siano sufficienti per poter scegliere il sistema o i corretti componenti richiesti, vi preghiamo di volerci contattare. Saremo lieti di poter comporre il modello giusto per voi.

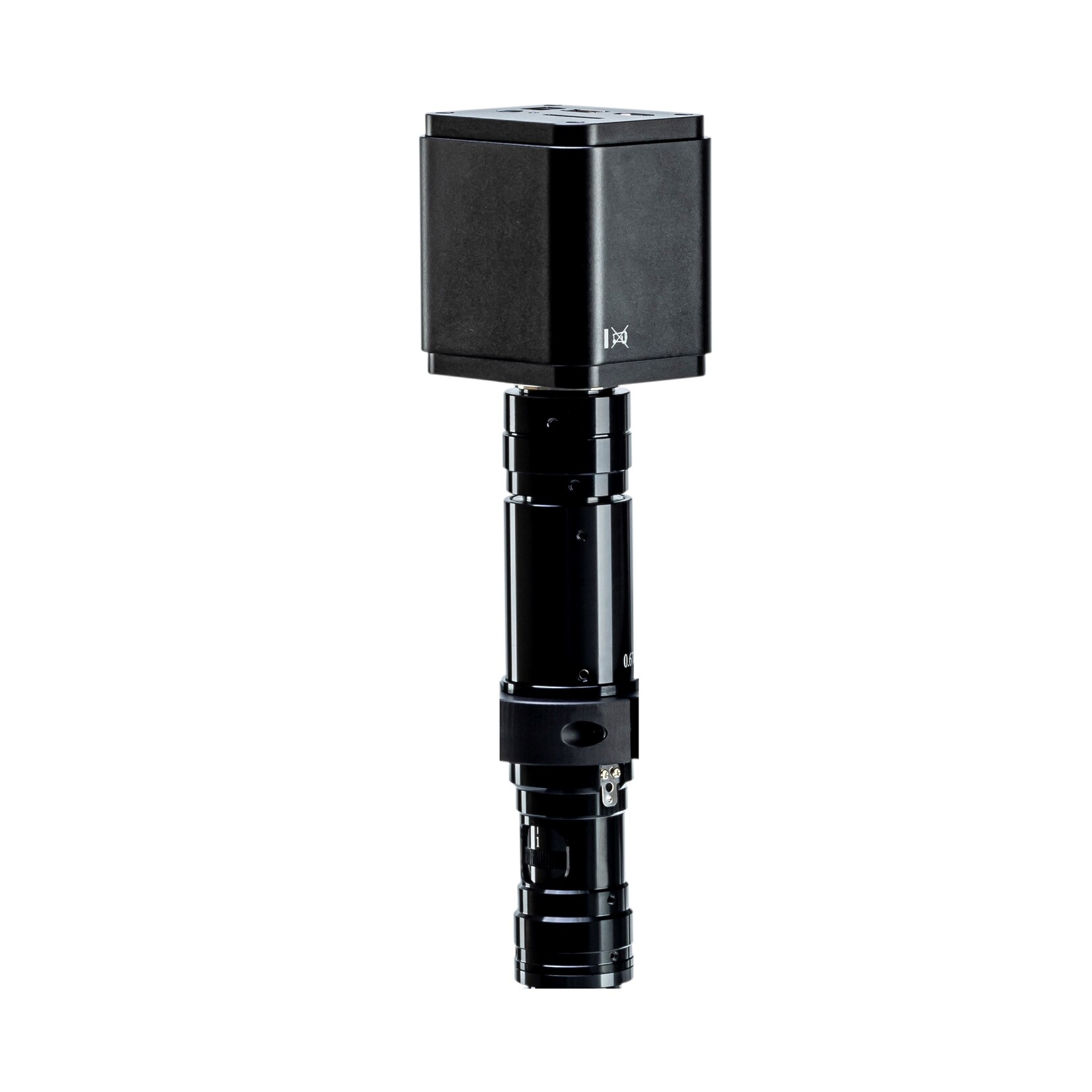

KITOZOOM: Ottica e fotocamera HDMI:

Un sistema di ingrandimento è costituito dai seguenti componenti: unità di zoom con ingrandimento ottico 6,5x, adattatore, lente addizionale ed adattatore per C-Mount, a cui possiamo aggiungere la fotocamera HDMI KITOCAM con funzione di autofocus. Non c'è bisogno di alcun PC: basta collegare la fotocamera direttamente a un monitor da PC con entrata HDMI.

Un grande vantaggio del sistema di zoom a tacche consta nel fatto che, all'interno di un campo di zoom, la distanza di lavoro (dall'estremità dell'oggetto al campione) non deve essere modificata. La distanza viene regolata sull'ingrandimento massimo e viene mantenuta quindi per l'intero campo di zoom. Nella fornitura di KITOZOOM è compresa anche una lente addizionale da 0,5x. In tal modo otteniamo due campi di zoom che, nel 95 % dei casi, sono sicuramente sufficienti. Sono inoltre disponibili quattro ulteriori lenti addizionali da 0,25x, 0,75x, 1,5x e 2,0x che provvedono ad offrire un campo visivo più grande oppure ingrandimenti maggiori.

Questa fotocamera autofocus è una fotocamera CMOS con interfacce multiple (HDMI + WLAN + scheda SD) e funzione autofocus. Il chip della fotocamera è un sensore CMOS Sony ad altissime prestazioni. HDMI e WLAN sono utilizzati come interfacce per il trasferimento di dati a uno schermo HDMI o a un computer. Un'immagine nitida può essere facilmente ottenuta tramite l'uscita HDMI utilizzando la funzione di autofocus integrata. La messa a fuoco manuale tramite la manopola di regolazione grossolana/fine del microscopio non è quindi necessaria nella maggior parte dei casi. L'opzione aggiuntiva di trasferire l'immagine a un PC via WLAN è molto conveniente. Il software necessario per il PC è incluso nella fornitura.

Con lente di attacco 0,25x:
Campo visivo: 60 mm - 9 mm
Distanza di lavoro: 310 mm
Ingrandimento: da 8x a 54x (su monitor 24")

Con lente di attacco 0,5x:
Campo visivo: 30 mm - 4,5 mm
Distanza di lavoro: 170 mm
Ingrandimento: da 15x a 105x (su monitor 24")

Con lente di attacco 0,75x:
Campo visivo: 20 mm - 3 mm
Distanza di lavoro: 116 mm
Ingrandimento: da 25x a 160x (su monitor 24")

Senza lente di fissaggio:
Campo visivo: 15 mm - 2 mm
Distanza di lavoro: 85 mm
Ingrandimento: da 30x a 215x (su monitor 24")

Con lente di attacco 1.5x:
Campo visivo: 10 mm - 1,5 mm
Distanza di lavoro: 47 mm
Ingrandimento: da 50x a 330x (su monitor 24")

Con lente di attacco 2.0x:
Campo visivo: 7 mm - 1 mm
Distanza di lavoro: 27 mm
Ingrandimento: da 80x a 450x (su monitor 24")
