Sistema di misurazione degli utensili

Numero di articolo: CT-12000-D
€27.900,00 *

* Prezzo senza IVA - più Costi di spedizione

Facile da usare - universale nelle sue registrazioni - software di misurazione efficace e facile da capire. Il sistema universale della serie CT

In magazzino (1) (Tempi di consegna: 1 settimane dopo l'ordine)

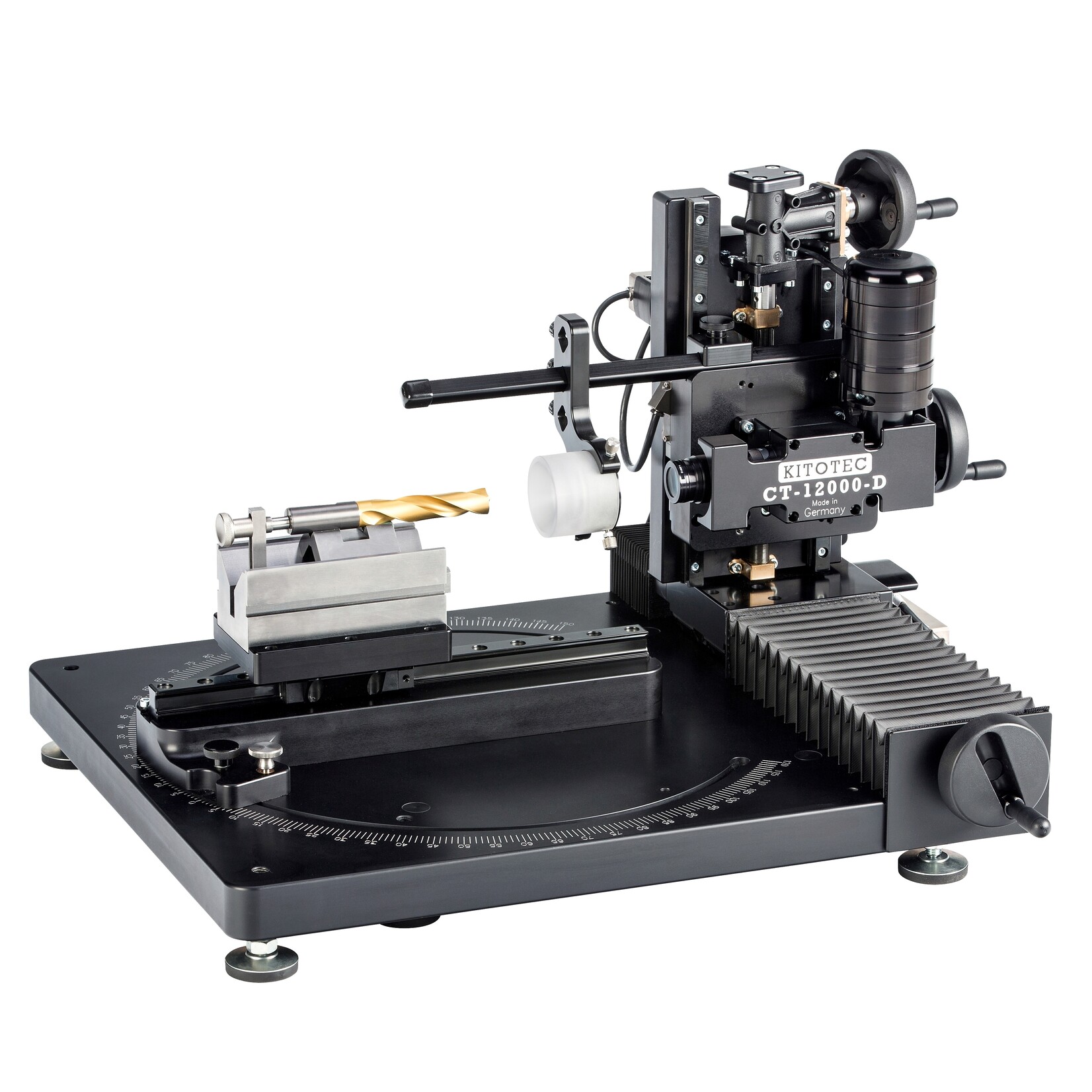

Come supplemento al CT-6000, è disponibile la variante più grande CT-12000. Una delle ragioni per un secondo modello è il sistema di misurazione della lunghezza di 250 mm sull'asse Y. Specialmente per le punte a gradino di lunghezza superiore a 50 mm o geometrie simili, il modello è ideale.

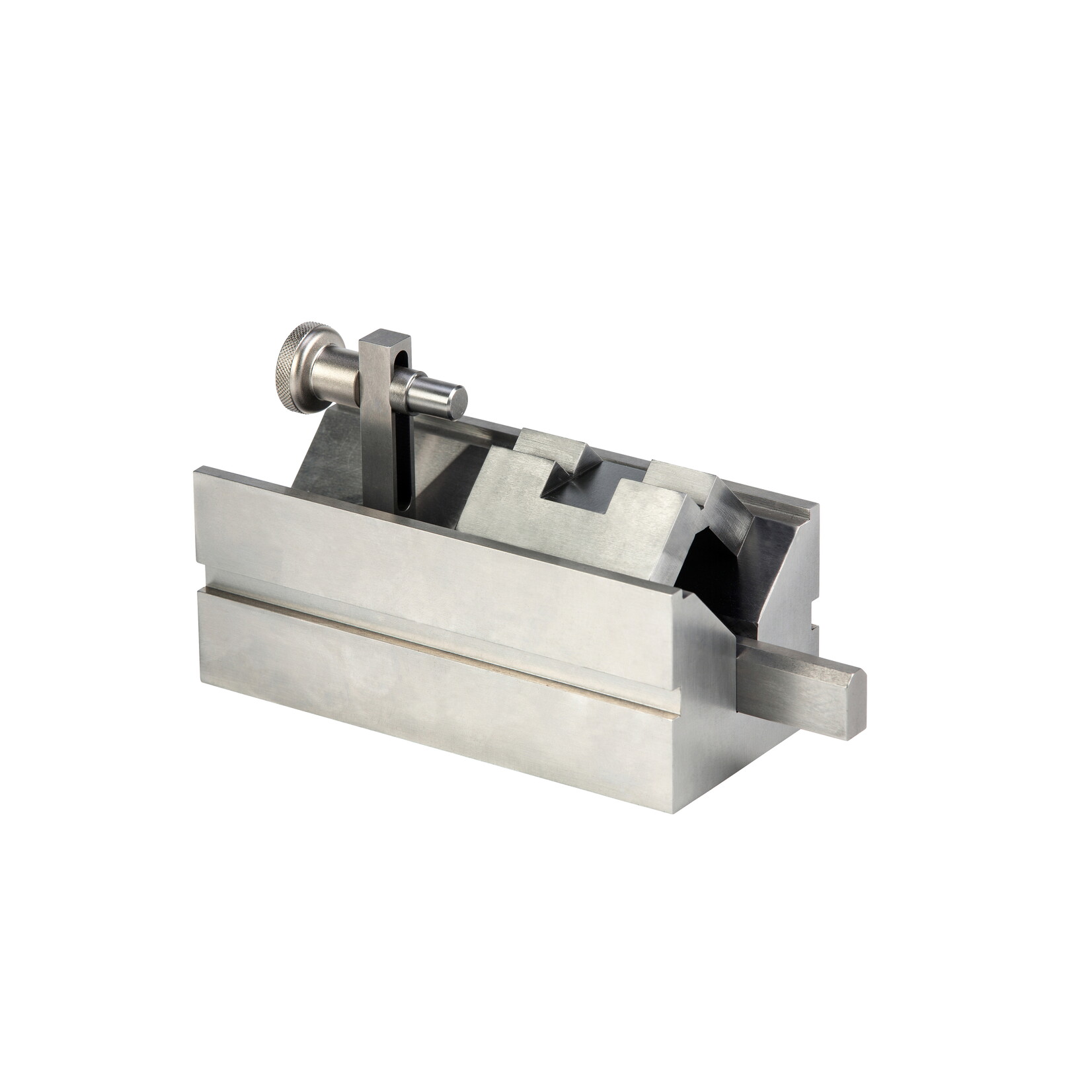

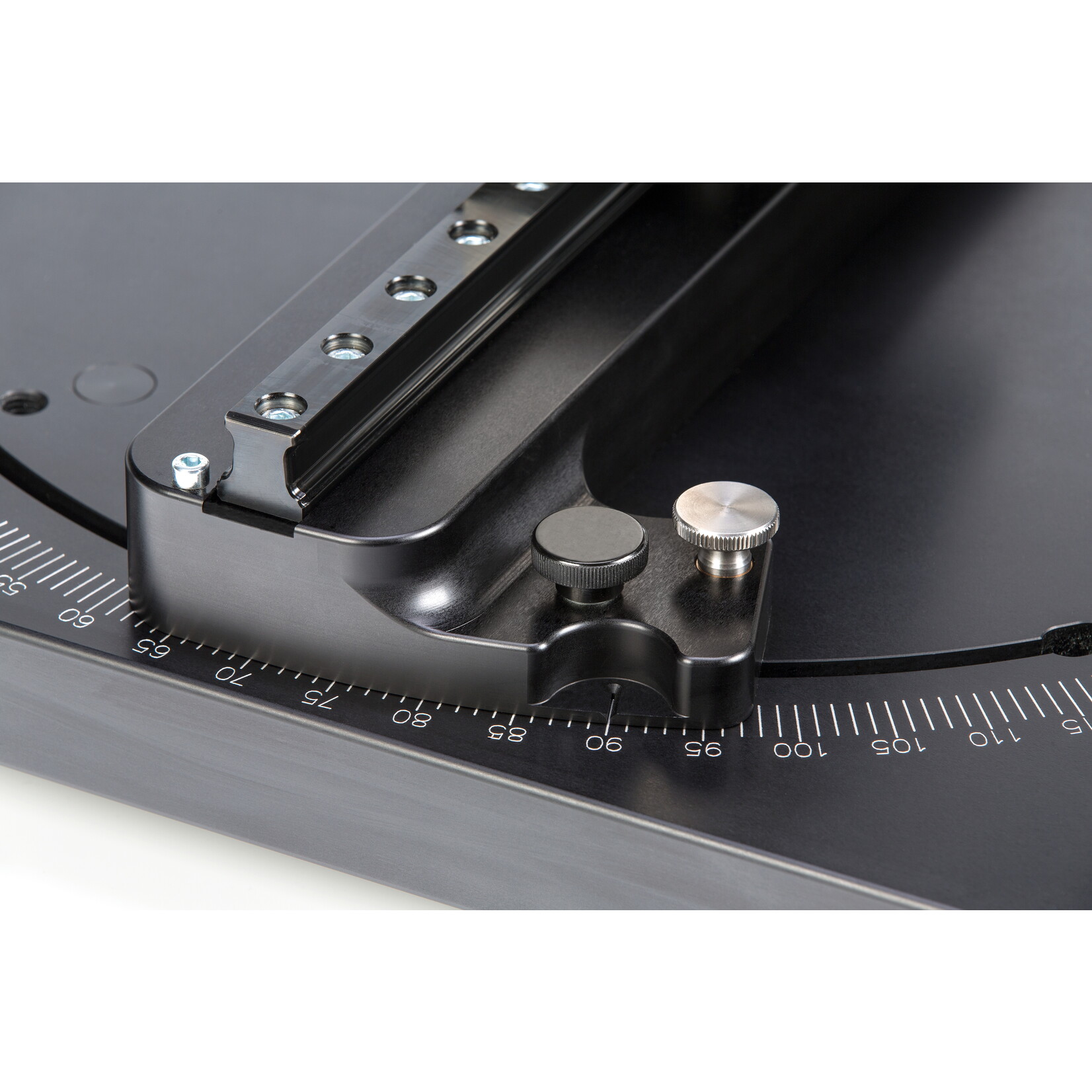

Il prisma di montaggio può essere ruotato di 240° sulla piastra di base. Dotato di un arresto posteriore, i trapani o simili possono essere prelevati in modo riproducibile. Il prisma è aperto sul retro e può essere facilmente posizionato e bloccato per mezzo di una vite zigrinata. Un fermo posteriore, regolabile in altezza e profondità, facilita notevolmente il posizionamento.

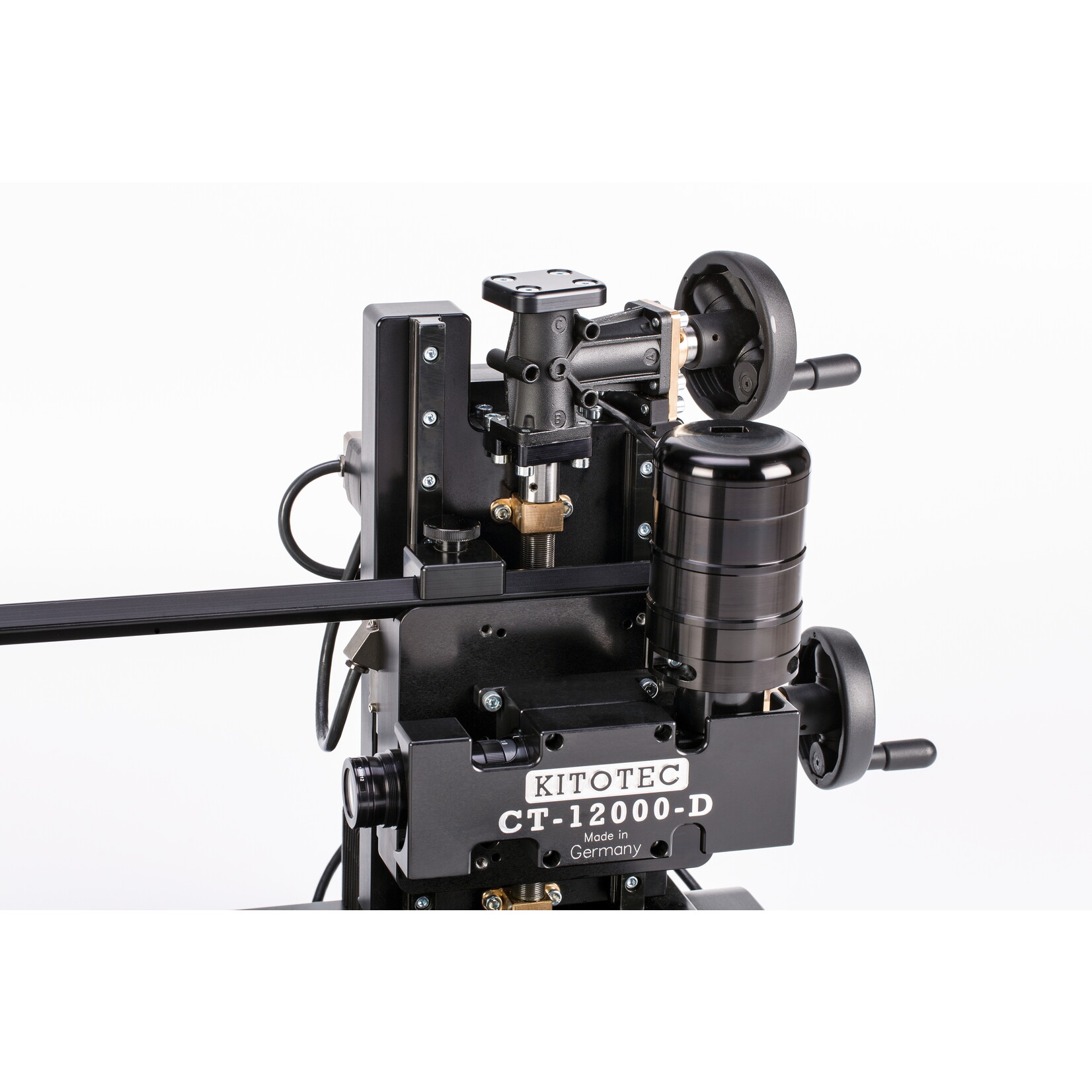

Come per il sistema CT-6000, il sistema di zoom a ritenuta della serie 12000 è montato su una tavola di misura a croce e dotato di un comparatore Mitutoyo Digimatic da 50 mm per l'asse Z. Entrambi i sistemi di misurazione vengono letti tramite un'interfaccia nel software di misurazione KITEC MAX. La risoluzione dei pixel al massimo livello di zoom con una lente di attacco 0,5x è di 2 micron. Senza la lente di attacco, si ottiene una seconda gamma completa di zoom, che si traduce in una risoluzione di pixel più piccola di molto meno di un micron. Un mandrino filettato trapezoidale con volantino permette un facile movimento dell'intera unità ottica sulla guida di precisione. Il sistema di misurazione della lunghezza è integrato nell'unità di guida.

La piastra di montaggio scorrevole, che ospita il prisma in acciaio incluso nella fornitura, è perfetta per ulteriori portautensili. Come opzione, è disponibile una piastra di adattamento per il Rollomatic Concentricity Pro o per i supporti HSK della Diebold. Il piatto è molto adatto per il tuo design speciale.

La sorgente di luce fredda a LED con una luce anulare a fessura di 10° e un diffusore garantisce un'eccellente qualità dell'immagine. Per una procedura di misurazione sicura, il CT-12000 è disponibile opzionalmente con un sistema di zoom motorizzato. I livelli di zoom non sono più selezionati manualmente, ma tramite il software di misurazione.

Incluso nella consegna: software di misurazione, interfaccia, prisma in acciaio con fermo posteriore e prima di inserimento in acciaio, sorgente di luce fredda a LED, luce ad anello a fessura e diffusore.
