Perché abbiamo bisogno di un'ottica telecentrica? O piuttosto, quando si dovrebbero usare le ottiche telecentriche? Fondamentalmente, viene utilizzato per misurare diverse altezze all'interno di un'immagine, per evitare distorsioni, cioè misure errate ai bordi di un sistema ottico, e per misurare mole o parti con geometria simile.

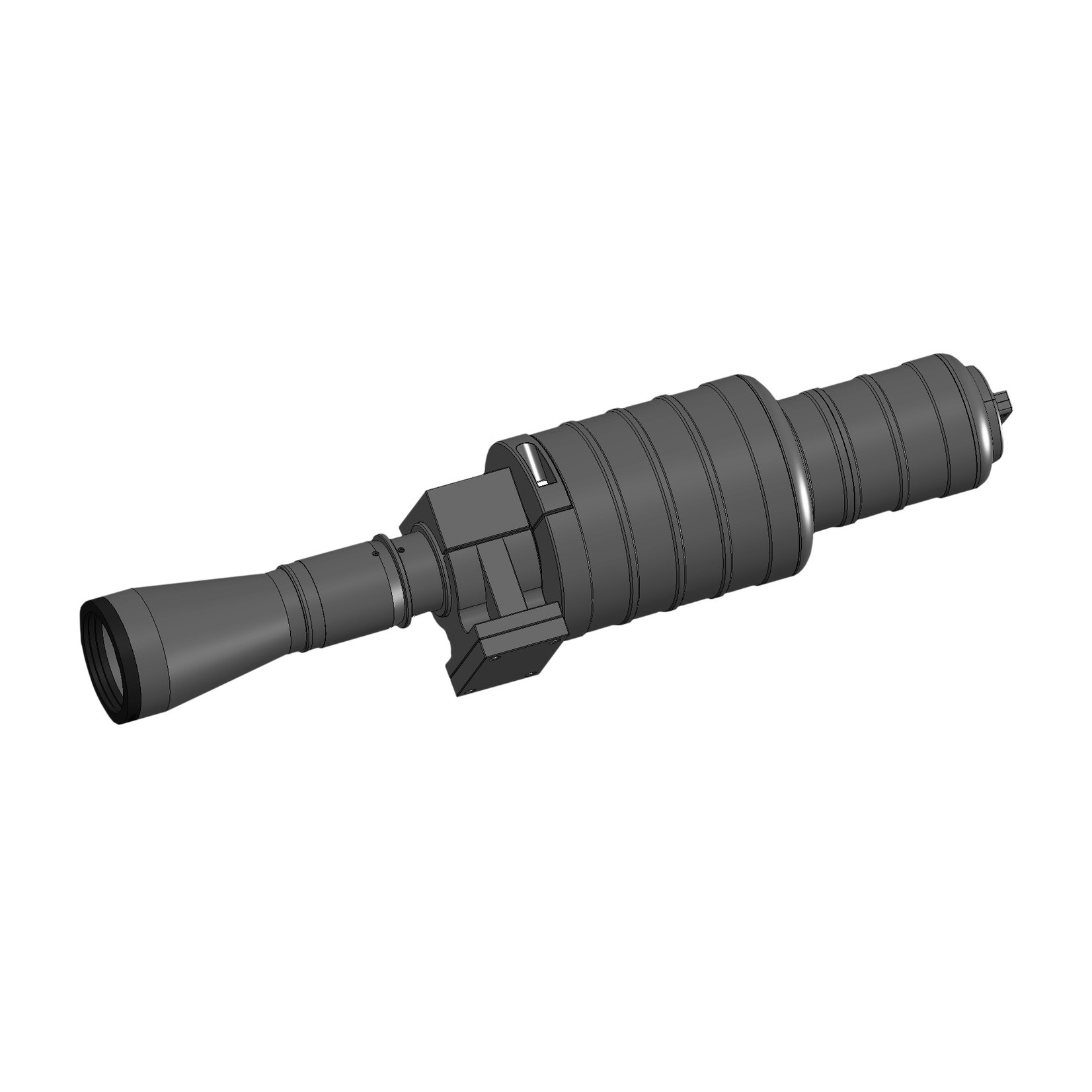

Perché offriamo uno zoom motorizzato? Il grande vantaggio è che l'ingrandimento può essere cambiato solo tramite i tasti di scelta rapida nel software. Questo garantisce un lavoro sicuro con il sistema. A seconda delle condizioni ambientali, il sistema della telecamera sarebbe difettoso dopo poco tempo senza una copertura antipolvere. La solida custodia protettiva in alluminio è completamente chiusa e garantisce un funzionamento senza problemi del sistema.  I dati tecnici dell'ottica sono identici a quelli del sistema manuale. Il controllo del sistema è integrato in una piccola scatola di metallo, che è collegata al computer tramite interfaccia USB o RS-232.



La distanza di lavoro (dall'obiettivo all'oggetto) di circa 180 mm non deve essere modificata. La gamma di zoom copre un campo visivo da 4 mm a 50 mm se abbinata a un chip fotocamera da 1 1/8". La profondità di campo dell'oggetto varia in questo intervallo da 1,3 mm a 38,8 mm. I sistemi manuali o motorizzati sono spesso utilizzati per aggiornare le rettificatrici o le ravvivatrici.



Soprattutto quando si usa in macchine per la medicazione, la custodia protettiva è molto importante, perché la polvere abrasiva può penetrare nella meccanica del sistema e causare danni irreversibili. Naturalmente, questi sistemi ottici di alta qualità non sono solo destinati all'installazione nelle macchine. Possiamo fornire i sistemi di zoom telecentrici manuali e motorizzati con treppiedi su basi di alluminio o granito, così come in combinazione con stadi di posizionamento o di misurazione trasversale. Anche questi sono disponibili in versione manuale o motorizzata. Quindi c'è una vasta gamma di possibilità.



Incluso nella fornitura: L'ottica zoom telecentrica motorizzata con fotocamera USB 2.0 e cavo USB di 5 metri. Software di misurazione MT Metric, disco di calibrazione con protocollo DAkkS, controllo del motore e custodia protettiva per il sistema ottico.



Su richiesta, possiamo fornire i profili di passi con le dimensioni esterne se desiderate fabbricare un'attrezzatura per sostenere il sistema.
