KITOTEC Kitozoom con cámara USB y software de medición

Número de artículo: KITO-10-PE-LED
€3.900,00 *

* Precio sin IVA - más Gastos de envío

Microscopios de vídeo Kitozoom con cámara USB y software de medición métrica PE o MT. Mediciones y documentación rápidas para su control de calidad

Disponible (7) (Tiempo de entrega:1 - 2 días laborables)
¿Qué hace que un videomicroscopio sea bueno?

¿Qué criterios tendremos en cuenta a la hora de elegirlo? Debe cumplir con los puntos indicados a continuación: imágenes excelentes, facilidad de uso, gran profundidad de campo, amplia zona de zoom, buena iluminación, potente software de medición, mesa de medición en cruz que se adapta a las tareas de medición, y...¡una relación precio-prestaciones realmente buena!

Los tres modelos de la serie KITOZOOM ofrece exactamente estas características


Y para facilitar la ardua tarea en la elección, le informamos en primer lugar sobre las características técnicas y el manejo de la óptica. Los tres modelos se describen a continuación estándar, así como sus opciones posibles. Los requisitos que deben cumplir la óptica, la iluminación, el soporte y la mesa de medición en cruz dependen del trabajo de medición o comprobación que se va a realizar. En este sentido debemos prestar una atención especial de que vayamos a utilizar un aumento que sea apropiado a la precisión de medición que necesitamos. No dude en llamarnos por teléfono en caso de que necesite más información para cambiar el sistema o para encontrar los componentes adecuados. Estaremos encantos en ayudarle a componer el modelo que se ajuste a sus necesidades.

KITOZOOM: óptica y cámara USB

Un sistema zoom se compone por los siguientes componentes: unidad de zoom con aumento óptico 6,5x, adaptador, lente de conversión y adaptador C-Mount. Al conjunto se incorpora la cámara USB apropiada. Para poder trabajar con exactitud con el software de medición Metric, debemos poder ajustar los diferentes niveles de zoom de una manera reproducible. Por este motivo la unidad de zoom dispone de seis pequeñas muescas esféricas, en las que encajará una bola empujada por un muelle durante el giro. Los diferentes niveles marcados por números se establecen en el software Metric como "Objetivos" y se calibran y guardan mediante una placa reticulada con certificado.

Una de las grandes ventajas de utilizar un sistema de zoom de fijaciones radica en que no debe modificarse la distancia de trabajo (final del objetivo a la muestra) dentro de un rango de zoom. La distancia se ajusta en el nivel de aumento máximo y se mantiene para todo el rango de zoom. En el volumen de suministro del KITOZOOM se incluye una lente de conversión de 0,5x adicional. De esta manera obtenemos dos campos de zoom, más que suficientes en el 95% de los casos. Se dispone de cuatro lentes de conversión adicionales de 0,25x, 0,75x, 1,5x y 2,0x para campos de visión más grandes o aumentos mayores.

La cámara USB 2.0 utilizada (dos megapíxeles) con un chip sensor CMOS de 1/3" proporciona una resolución de 1600 x 1200 píxeles. Opcionalmente pueden pedirse cámaras USB con una resolución mayor, así como con chips CCD. Sin embargo no siempre recomendamos su uso, debido a que prácticamente nadie las complementa con el correspondiente hardware de PC para representar imágenes de 2048 x 1600 píxeles o superiores en el monitor del PC. Además, también se reduce la tasa de transferencia de imagen. A continuación se indican los campos de visión, los factores de aumento y las distancias de trabajo (el aumento corresponde a un monitor de 24"):

Con lente de fijación 0,25x:
Campo de visión: 56 mm - 8 mm
Distancia de trabajo: 310 mm
Aumento: de 8x a 54x (en un monitor de 24")

Con lente de fijación 0,5x:
Campo de visión: 27 mm - 4 mm
Distancia de trabajo: 170 mm
Aumento: de 15x a 105x (en un monitor de 24")

Con lente de fijación 0,75x:
Campo de visión: 18 mm - 2 mm
Distancia de trabajo: 116 mm
Aumento: de 25x a 160x (en un monitor de 24")

Sin lente de fijación:
Campo de visión: 13 mm - 2 mm
Distancia de trabajo: 85 mm
Aumento: de 30x a 215x (en un monitor de 24")

Con lente de fijación 1,5x:
Campo de visión: 9 mm - 1,54 mm
Distancia de trabajo: 47 mm
Aumento: de 50x a 330x (en un monitor de 24")

Con lente de fijación 2,0x:
Campo de visión: 5 mm - 1 mm
Distancia de trabajo: 27 mm
Aumento: de 80x a 450x (en un monitor de 24")

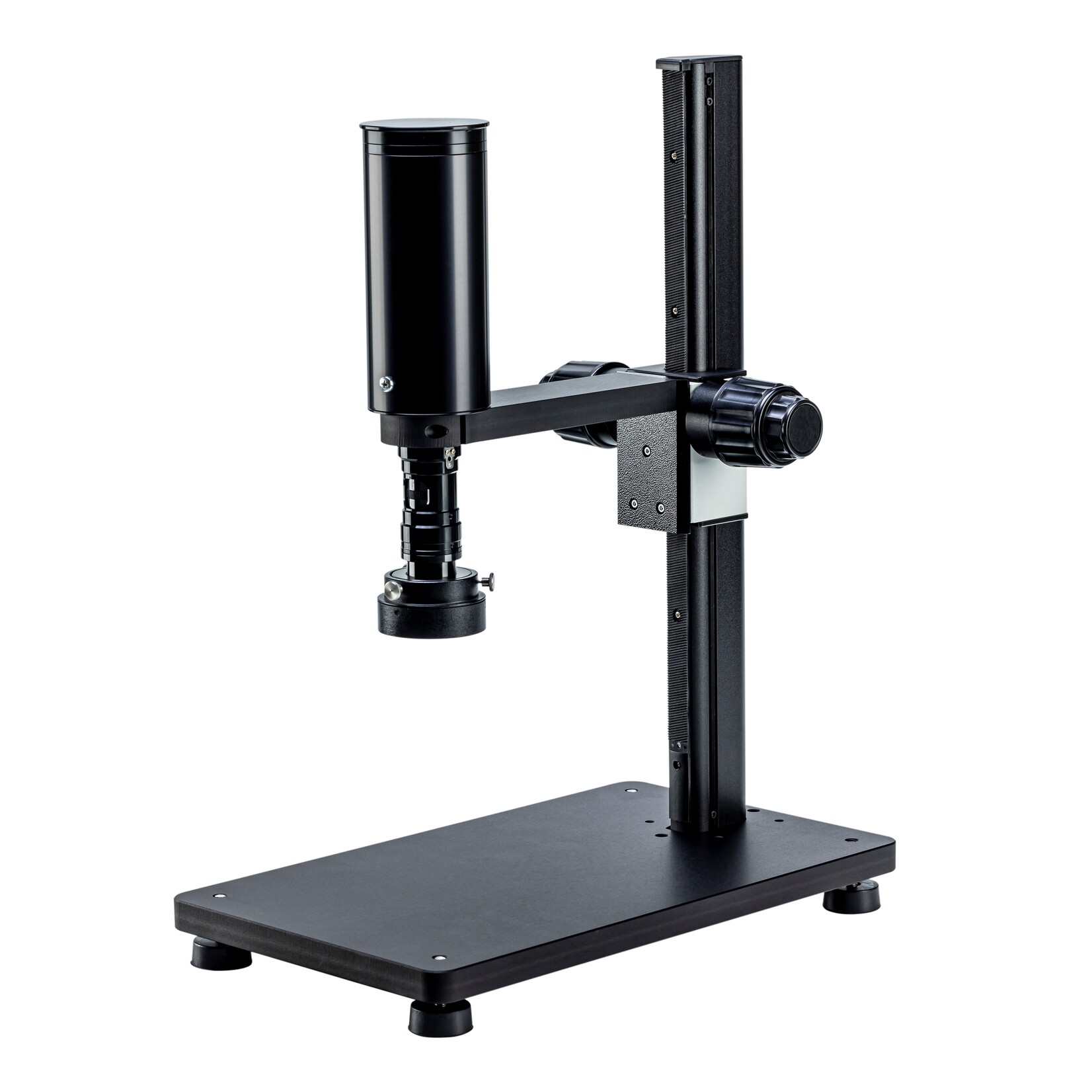

KITO 10

El modelo KITO 10 se compone por la unidad de zoom KITOZOOM con cámara USB, un anillo de luz LED con atenuación (véase la Página 5), el ajuste de altura mediante un sistema cremallera (barra dentada), que permite un ajuste rápido y preciso, así como de la placa base. Esta placa de 400 x 250 mm está fabricada en aluminio de 20 mm planeado con fresa y anodizado. Los pies de la placa base permiten ajustarse en altura y fijarse individualmente. Peso: 10 kg, Dimensiones: 400 x 250 x 550 – 670 mm.

Volumen de suministro del KITO 10:

Videomicroscopio de la serie KITOZOOM
N.º de ped. KITO 10
KITOZOOM - Zoom reticular de seis niveles
- Anillo de luz LED con fuente de alimentación, atenuable
- Incluye lente de conversión de 0,5x
- Placa base de 400 x 250 mm
- Dos rangos de zoom – doce niveles de zoom
- Cámara USB 2.0 de 1600 x 1200 píxeles
- Disco de calibración con división de 0,1 y protocolo de ensayo DAkkS
- Software de medición Metric PE o Metric MT


KITO 30

El modelo KITO 30 es una configuración con una mesa de medición en cruz de 50 x 50 mm, con dos husillos de medición digitales (Mitutoyo Digimatic), así como dos cables de datos y una interfaz (Steinwald) para transferir las coordenadas X e Y al software de medición Metric MT. ¿Por qué necesitamos una interfaz? Imagínese que debe medir una muestra empleando una tolerancia de ± 5 µm, pero el diámetro de la muestra es de 30 mm. Si en esta situación utilizamos solo un aumento pequeño para poder representar la pieza a medir completamente, obtendremos una resolución en píxeles de aprox. 17 µm para 30 mm. Como resultado no puede respetarse la precisión de medición preestablecida. Por lo tanto, utilizaremos un aumento correspondientemente grande con una resolución en píxeles baja, y podremos transferir las coordenadas mediante el proceso con la mesa de medición en cruz al software de medición desde donde podremos realizar la medición con exactitud.

El sistema naturalmente también puede suministrarse sin interfaz ni cable de datos, siempre que no se necesiten. También es posible una entrega con Metric PE. La mesa en cruz también puede solicitarse para un diámetro de 12 mm en lugar de los portadores de 18 mm. Por favor, tenga en cuenta que esta configuración ofrece una exactitud de ± 5 µm en 50 x 50 mm. Alternativamente puede utilizarse también una mesa de medición en cruz con un sistema SCD, que ofrece una exactitud de ± 2 µm. Peso: 12 kg, Dimensiones: 580 x 400 x 550 – 670 mm.

Volumen de suministro del KITO 30:

Videomicroscopio de la serie KITOZOOM
N.º de ped. KITO 30
KITOZOOM - Zoom reticular de seis niveles
- Anillo de luz LED e iluminación inferior con fuente de alimentación, atenuable
- Incluye lente de conversión de 0,5x
- Placa base con mesa de medición en cruz 50 x 50 mm
- Incluye dos relojes comparadores Mitutoyo, cable de datos e interfaz
- Dos rangos de zoom – doce niveles de zoom
- Cámara USB 2.0 de 1600 x 1200 píxeles
- Disco de calibración con división de 0,1 y protocolo de ensayo DAkkS
- Software de medición Metric MT


KITO 40

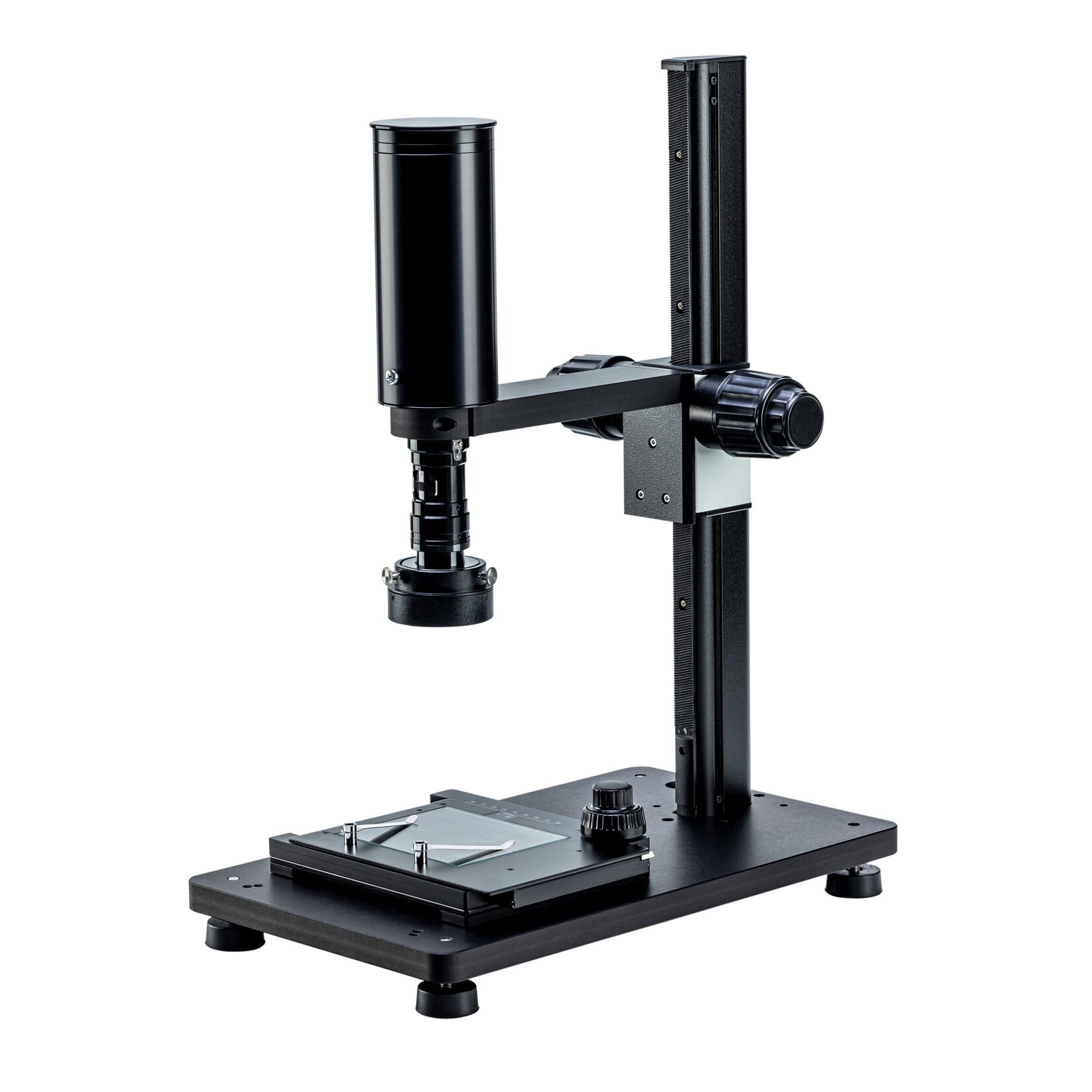

El modelo KITO 40 es una configuración completa con una mesa de posicionamiento ajustable en altura por separado. El rango de ajuste es de 80 x 60 mm. El ajuste de precisión de la altura se realiza a través de la unidad de la mesa en cruz. Si se necesita un posicionamiento rápido de piezas pequeñas, el KITO 40 es la solución ideal. Opcionalmente también ofrecemos para el KITO 40 una mesa de rotación que permite insertarse de una manera sencilla en la abertura de la mesa en cruz. En este caso se utiliza la placa de inserción de cristal de la mesa en cruz para la mesa de rotación. No obstante, hacemos mención a que para tareas de posicionamientos de precisión en un área de 0,01 mm resulta más lógico utilizar un modelo KITO 10 con la correspondiente mesa en cruz de precisión (ver: modelo EK-100 y EK-150). Peso: 13 kg, Dimensiones: 400 x 250 x 550 – 670 mm.

Volumen de suministro del KITO 40:

Videomicroscopio de la serie KITOZOOM
N.º de ped. KITO 40
KITOZOOM - Zoom reticular de seis niveles
- Anillo de luz LED e iluminación inferior con fuente de alimentación, atenuable
- Incluye lente de conversión de 0,5x
- Mesa en cruz ajustable en altura de 80 x 60 mm
- Placa base de 400 x 250 mm
- Dos rangos de zoom – doce niveles de zoom
- Cámara USB 2.0 de 1600 x 1200 píxeles
- Disco de calibración con división de 0,1 y protocolo de ensayo DAkkS
- Software de medición Metric PE o Metric MT
