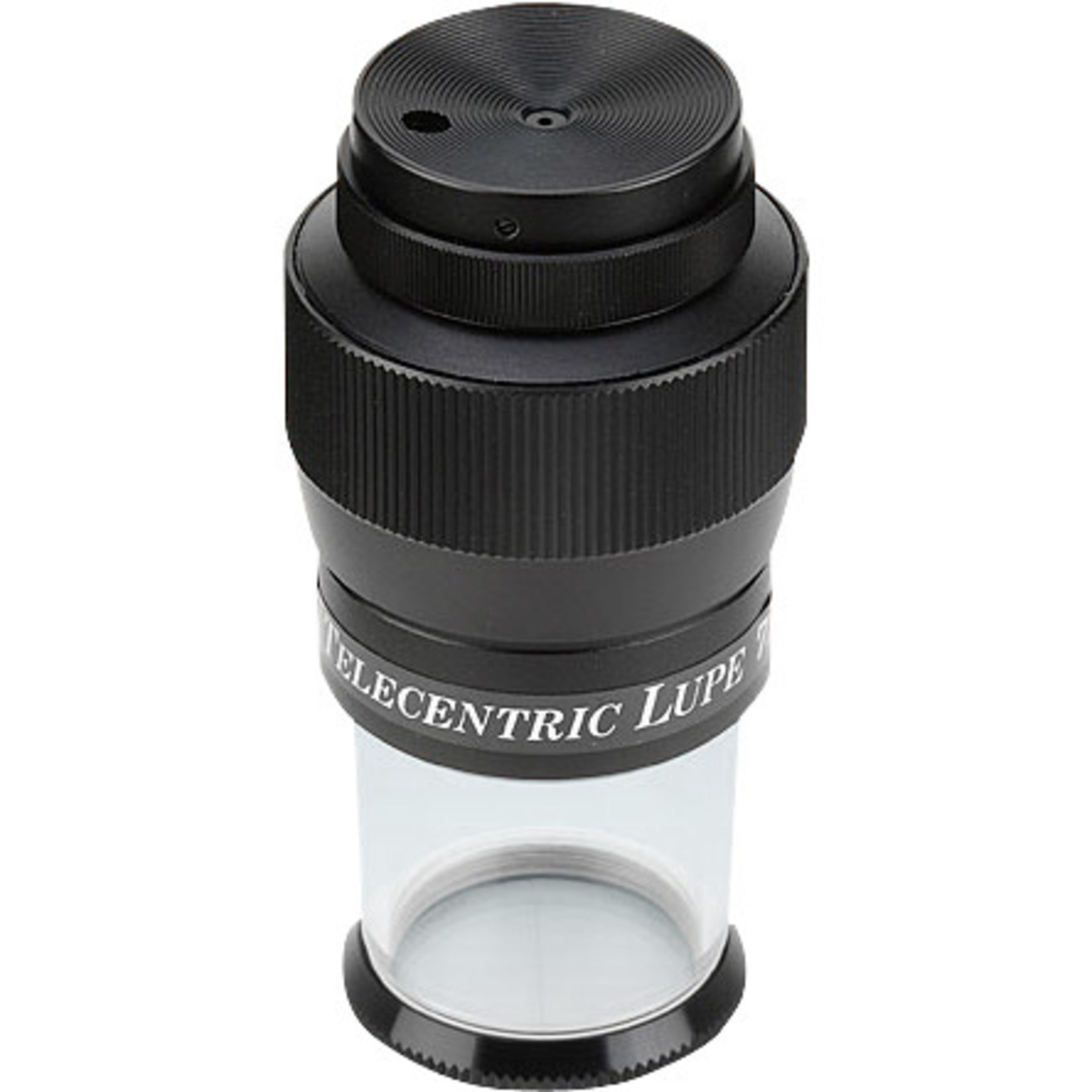

El sistema óptico utilizado en esta lupa no es convencional, sino más bien un sistema de "telecéntrico", lo que significa que existe una pequeña abertura en el punto focal del sistema de lentes, permitiendo además de la medición de la longitud y la anchura de objetos planos, la medición de objetos tridimensionales tales como esferas, cilindros, etc. sin errores de paralaje. La lupa de medición PEAK telecéntrica 1999 corresponde en principio a un proyector de perfil caro. El sistema de lentes, que consta de tres elementos en dos grupos, fue diseñado específicamente para este propósito. Para utilizar esta lupa primero establezca la distancia entre la escala y los sistemas de lentes girando un tubo exterior estriado hasta que la escala sea visible nítidamente a través de la abertura con el diámetro más grande (3 mm), que puede ajustarse con el anillo giratorio en el extremo de la lupa. A continuación, coloque la lupa sobre el objeto a medir de forma que la escala de medición esté en contacto con ella, y lea la longitud de la escala. Se subdivide en incrementos de 0,1 mm a lo largo de una longitud de 20 mm, para que la longitud de objetos pueda leerse con una cota de error de menos de 0,03 milímetros. Al medir objetos tridimensionales, la abertura debe ajustarse al diámetro más pequeño (1 mm) o, mejor aún, usar una con una ranura de 0,5 mm de ancho. La ranura debe ser perpendicular a la línea, cuya longitud va a medirse. Incluso en este caso, puede que partes del objeto que no estén en contacto con la escala no sean nítidas, porque no están correctamente enfocadas. No pueden cometerse errores al medir la longitud mientras se mida la distancia del centro entre las imágenes desenfocadas, ya que el brillo mínimo de las imágenes, que resulta de la pequeña abertura, se compensa con la iluminación más elevada del objeto, que resulta de las características del sistema telecéntrico. Todas las escalas intercambiables para la serie S-1975 también pueden usarse para la lupa de medición 1999. Estas lentes están recubiertas para evitar reflejos.

Aumento: 7x
Enfocable: Sí
Campo de visión: 20 mm
Longitud de medición: 20 mm
Escala: 0,1 mm
Óptica: Telecéntrica, sin distorsiones
Dimensiones: 38 x 74 mm
Peso: 73 gramos
Estuche: Incluido
Escala estándar: Incluido en la entrega
