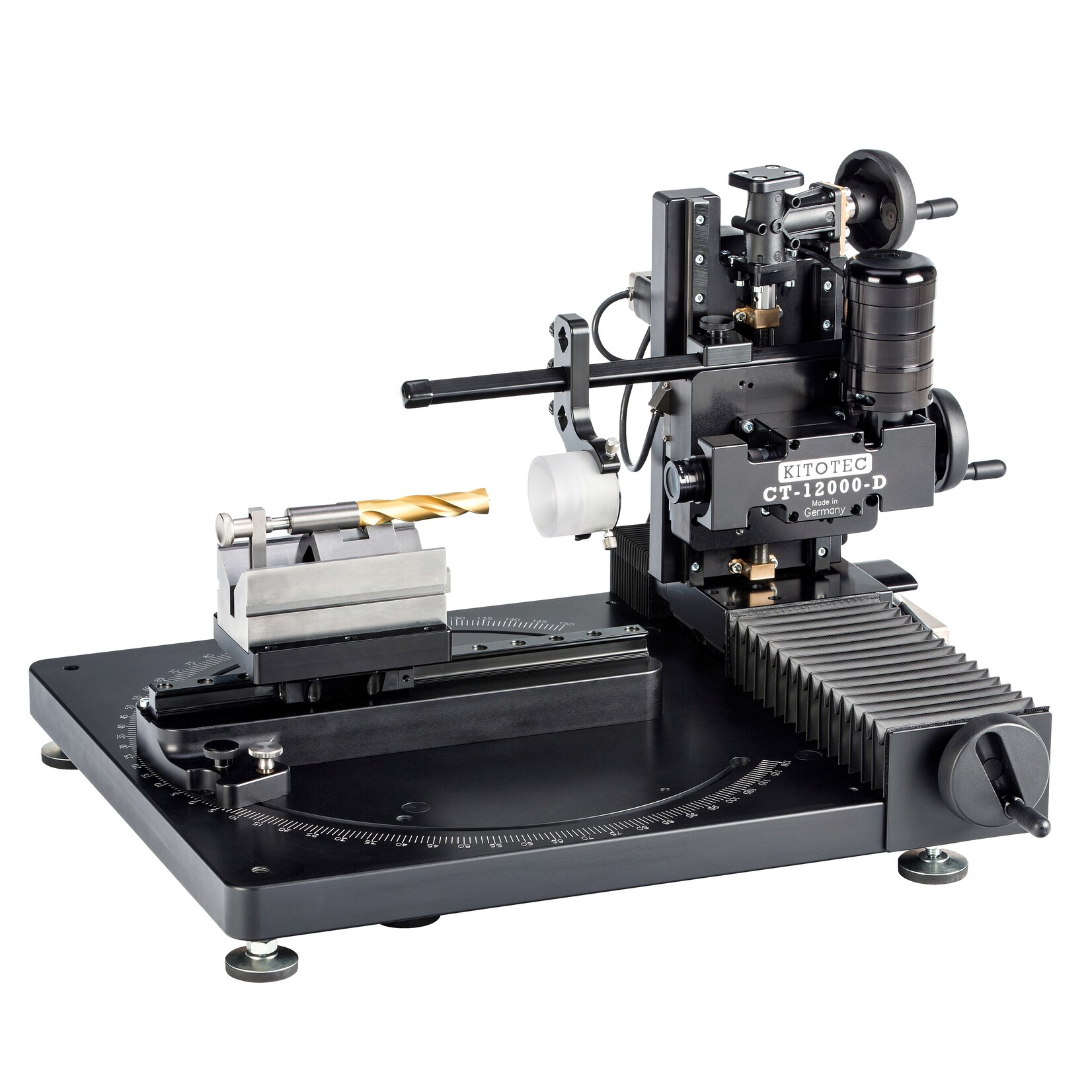

Como complemento a la CT-6000, está disponible la variante más grande CT-12000. Una de las razones para un segundo modelo es el sistema de medición de la longitud de 250 mm en el eje Y. Especialmente para las brocas escalonadas de más de 50 mm de longitud o geometrías similares, el modelo es ideal.

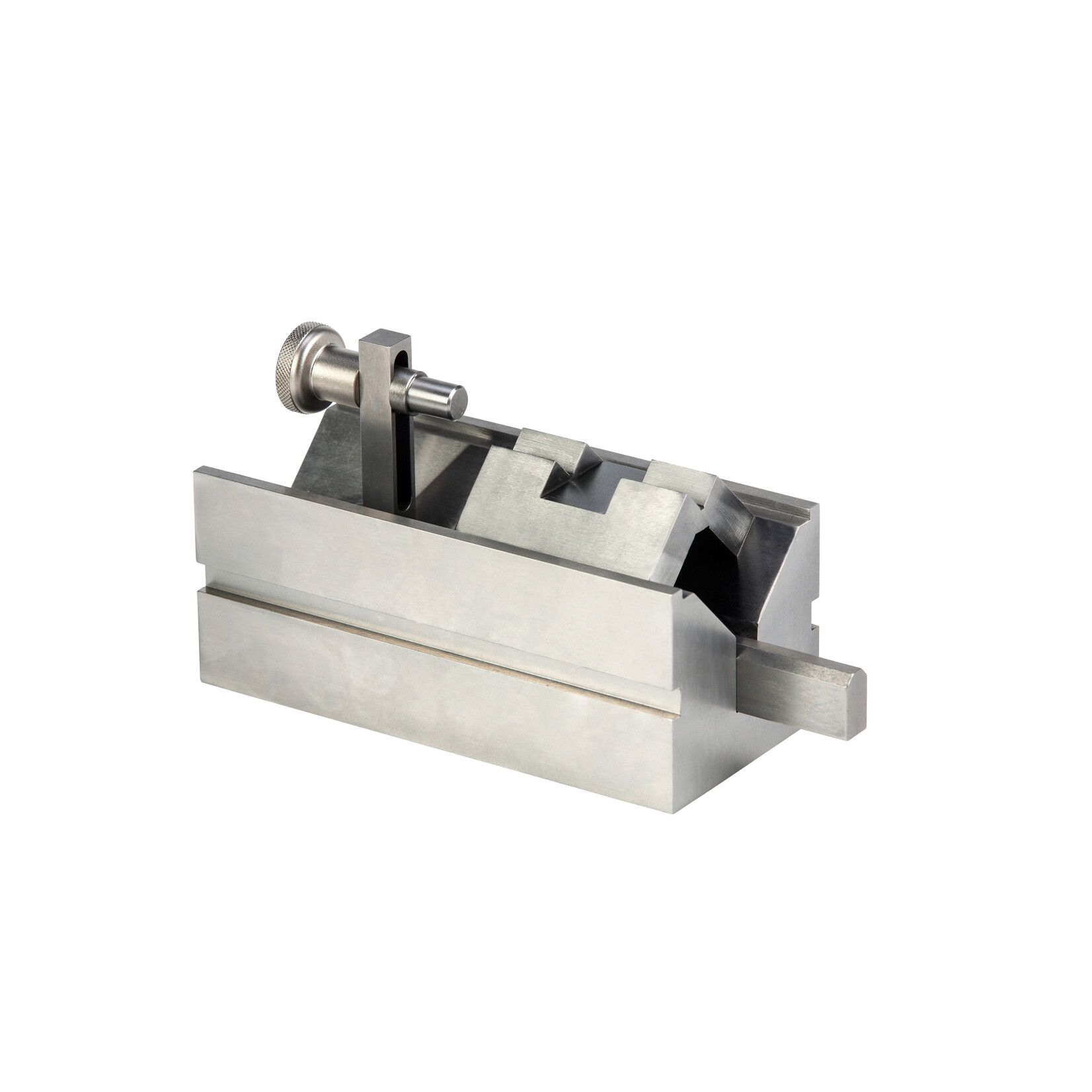

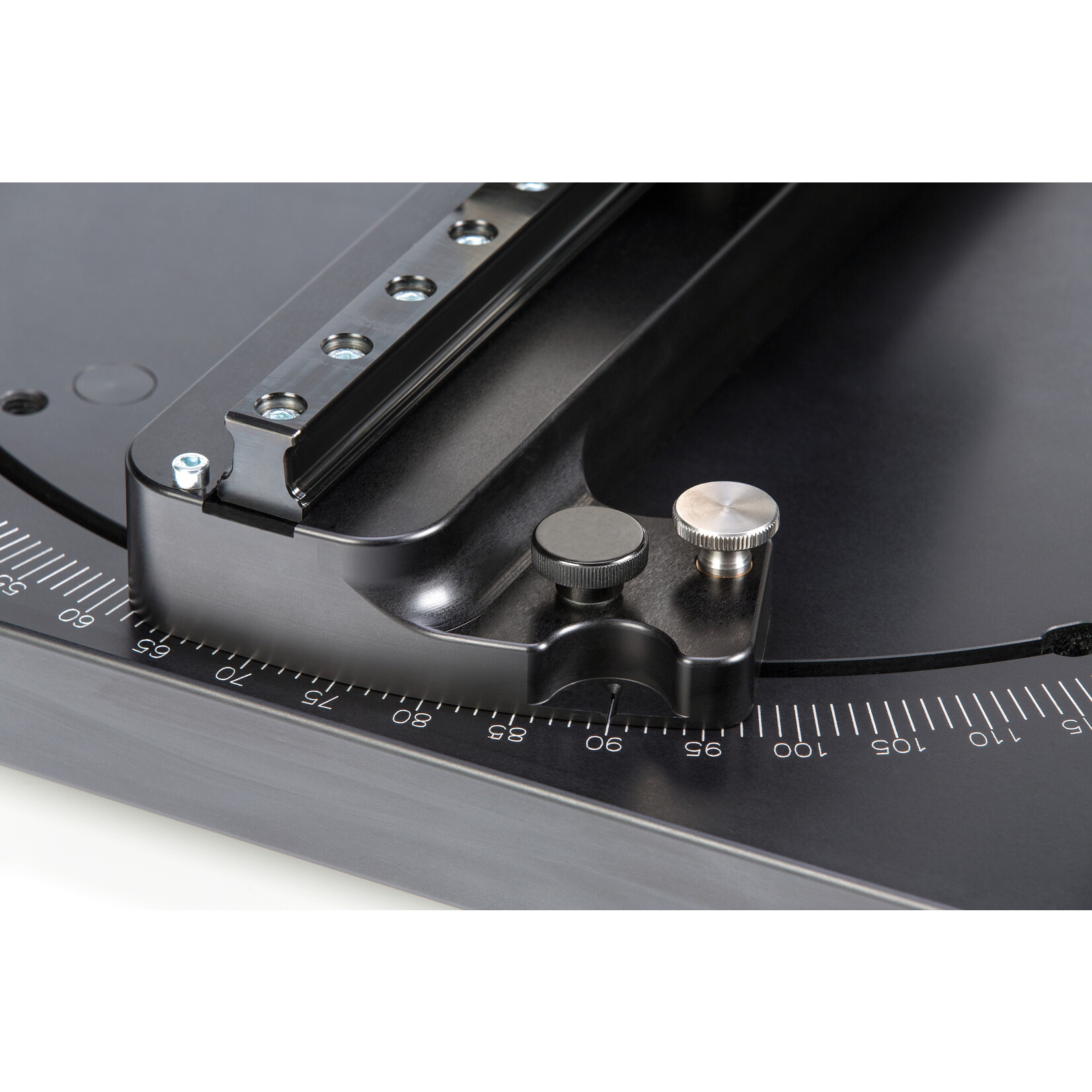

El prisma de montaje puede girar 240° sobre la placa base. Equipado con un tope trasero, los taladros o diseños similares pueden ser recogidos de forma reproducible. El prisma está abierto por la parte trasera y puede colocarse y sujetarse fácilmente mediante un tornillo moleteado. Un tope trasero, ajustable en altura y profundidad, facilita enormemente el posicionamiento.

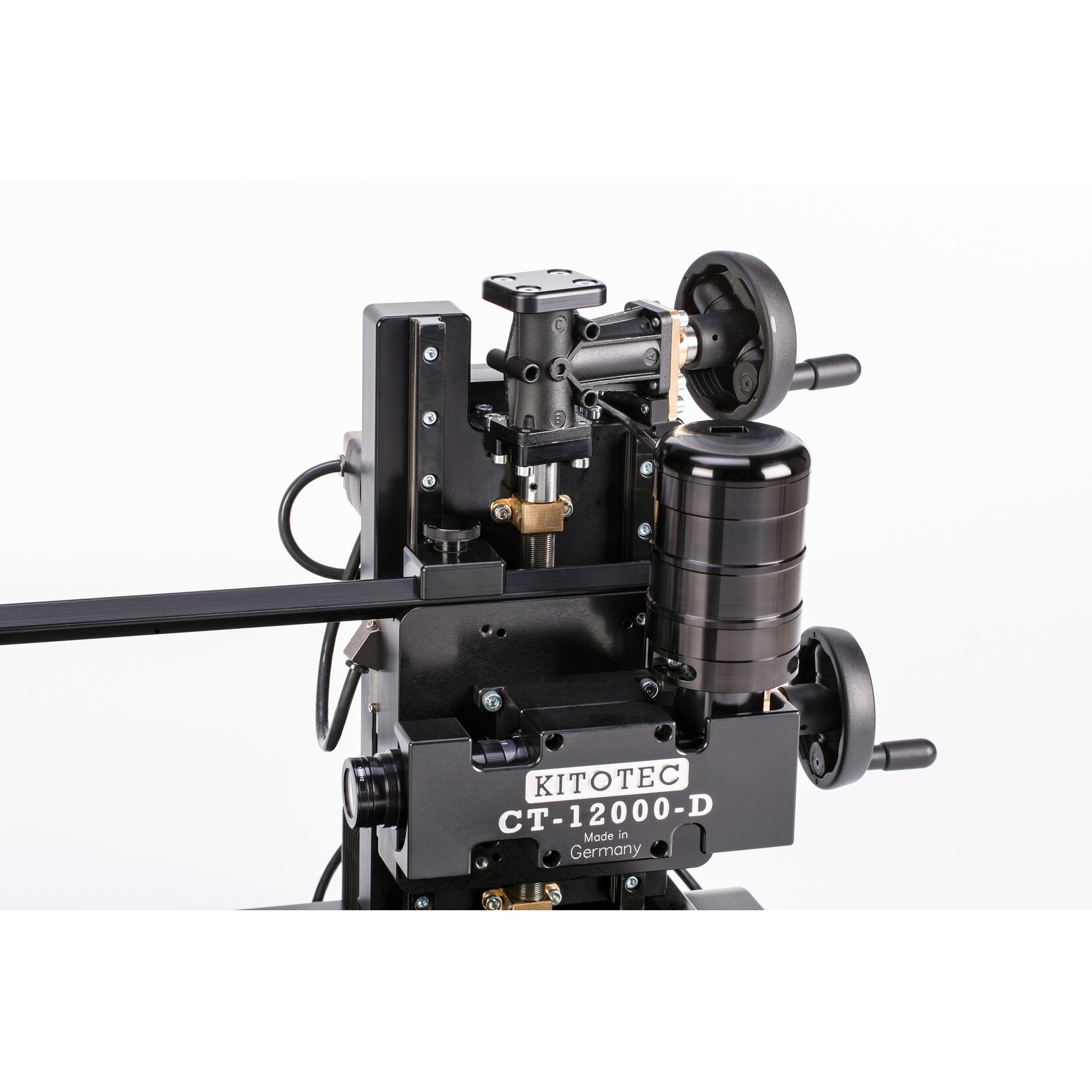

Al igual que el sistema CT-6000, el sistema de zoom de retención de la serie 12000 está montado en una mesa de medición transversal y está equipado con un reloj comparador Mitutoyo Digimatic de 50 mm para el eje Z. Ambos sistemas de medición se leen mediante una interfaz en el software de medición KITEC MAX. La resolución de píxeles en el nivel de zoom más alto con un objetivo de fijación de 0,5x es de 2 micras. Sin el objetivo adjunto, se obtiene un segundo rango de zoom completo, lo que se traduce en una resolución de píxeles más pequeña, muy inferior a una micra. Un husillo roscado trapezoidal con volante permite mover fácilmente toda la unidad óptica sobre la guía de precisión. El sistema de medición de la longitud está integrado en la unidad de guía.



La placa de montaje deslizante, que aloja el prisma de acero incluido en el volumen de suministro, es perfecta para los portaherramientas adicionales. Opcionalmente, está disponible una placa adaptadora para el Rollomatic Concentricity Pro o para los soportes HSK de Diebold. La placa es muy adecuada para su propio diseño especial.



La fuente de luz fría LED con una luz anular de 10° y un difusor garantiza una excelente calidad de imagen. Para un proceso de medición seguro, la CT-12000 está disponible opcionalmente con un sistema de zoom motorizado. Los niveles de zoom ya no se seleccionan manualmente, sino a través del software de medición.



El suministro incluye: software de medición, interfaz, prisma de acero con tope trasero y prima de inserción de acero, fuente de luz fría LED, luz anular de hendidura y difusor.
