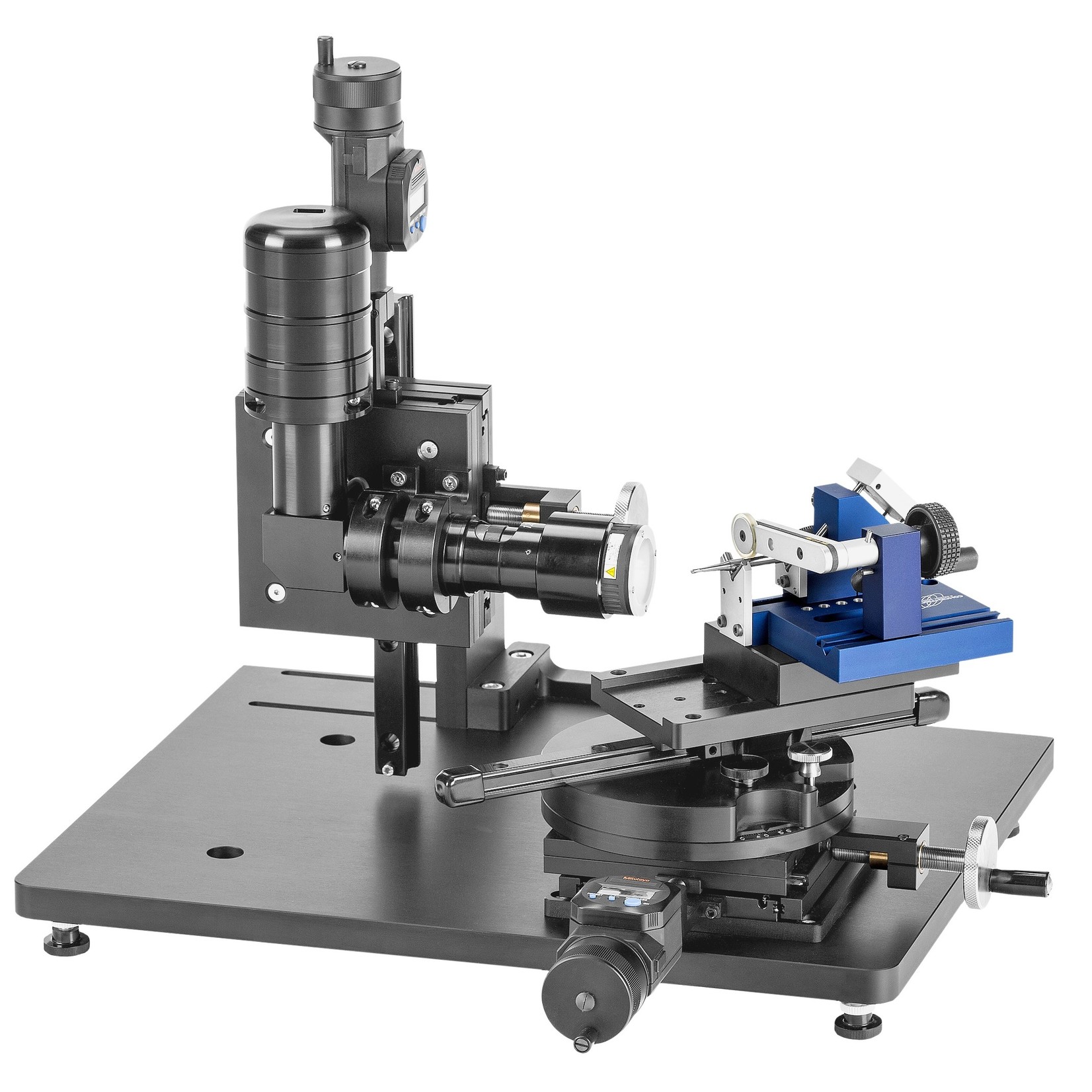

Un poste de mesure variable pour la mesure rapide et simple de micro-outils tels que les forets, les forets étagés et les fraises. Basé sur les systèmes de zoom à crans de la série 12000, le CT-6000 est équipé d'une optique coudée. La caméra USB 2.0 dispose d'une résolution de 1600 x 1200 pixels. Le système de caméra, qui est monté sur la table de mesure verticale, peut être déplacé vers la droite à l'aide du dispositif de fixation. Il est ainsi possible de travailler avec différentes lentilles additionnelles, grâce auxquelles les champs de vision des sept niveaux de zoom sont encore divisés par deux ou doublés. Le CT-6000 est équipé de deux tables de mesure croisées. La table de mesure croisée montée verticalement est équipée d'un comparateur numérique de 50 mm sur l'axe Z. La table de mesure croisée montée horizontalement est équipée d'un comparateur supplémentaire sur l'axe Y et sur l'axe X.
Les comparateurs numériques ont une résolution de 0,001 mm. Pour pouvoir utiliser de manière optimale les fonctions du logiciel de mesure Metric, comme par exemple l'évaluation de l'angle de coupe ou de l'angle de dépouille, les comparateurs de l'axe Z et de l'axe Y sont lus via une interface et les coordonnées XY sont calculées dans le logiciel de mesure Metric.

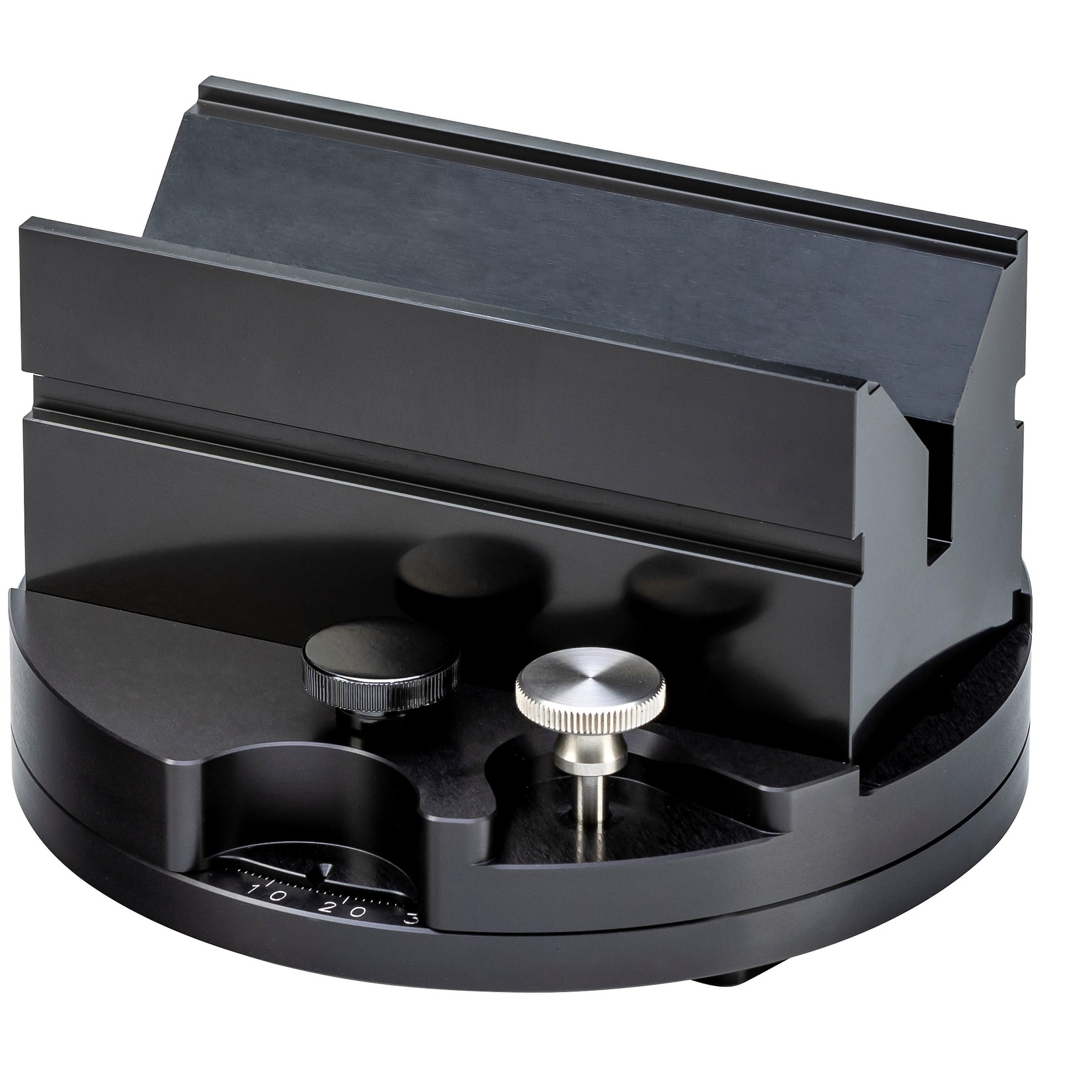

Une table rotative réglable en continu avec une graduation de 240° est montée sur la table de mesure croisée horizontale. Celle-ci permet de voir les outils de face, de côté et de dos. Le guidage de précision intégré permet d'amener facilement et rapidement les prismes d'insertion à la distance de travail optimale. Un prisme de 100 mm de long est livré en série avec le prisme d'insertion. Les prismes sont fabriqués en POM de haute qualité afin de ne pas endommager les échantillons. Un Rollomatic Concentricity Pro avec plaque d'adaptation est également fourni comme accessoire.

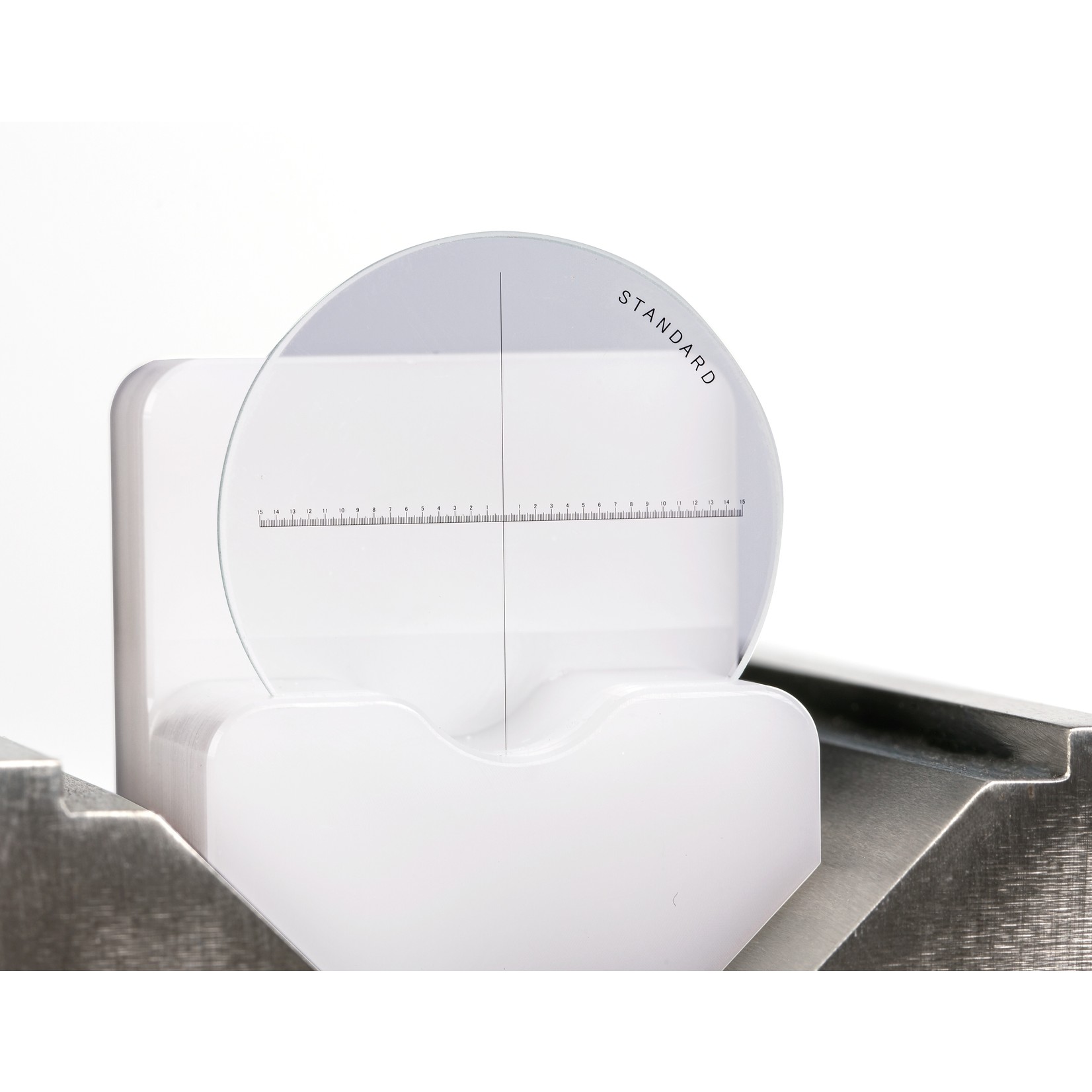

Si le CT-6000 est utilisé avec une lentille additionnelle 0,5x ou sans lentille additionnelle, une source de lumière froide LED avec lumière annulaire à fente et diffuseur est comprise dans la livraison. Pour la mesure de très petits outils, la lentille additionnelle 1,5x ou 2x est fournie en combinaison avec une lumière annulaire LED spéciale pour les micro-outils. Pour l'étalonnage avec les fonctions de traitement d'image du logiciel de mesure Metric, un éclairage spécial, à commander en option, est nécessaire. Cet éclairage arrière parallèle de couleur bleue donne un contraste absolument net sur les bords de l'outil. Le logiciel de mesure Metric MT est également fourni, ainsi qu'un disque d'étalonnage avec protocole DAkkS.
Pour vous, en tant que client, il n'y a pas de frais ultérieurs pour les mises à jour du logiciel ou l'étalonnage du système. Les mises à jour sont en principe gratuites et l'étalonnage des systèmes de mesure est si simple que vous pouvez l'effectuer vous-même et vous épargner un contrat de maintenance coûteux.
