CT-6000 sistema di misurazione per microutensili

Numero di articolo: CT-6000
€19.900,00 *

* Prezzo senza IVA - più Costi di spedizione

O sistema de medição para pequenas ferramentas. Fácil de operar - universal nas gravações - software de medição eficaz e fácil de compreender

On backorder (Tempi di consegna: 6 settimane)

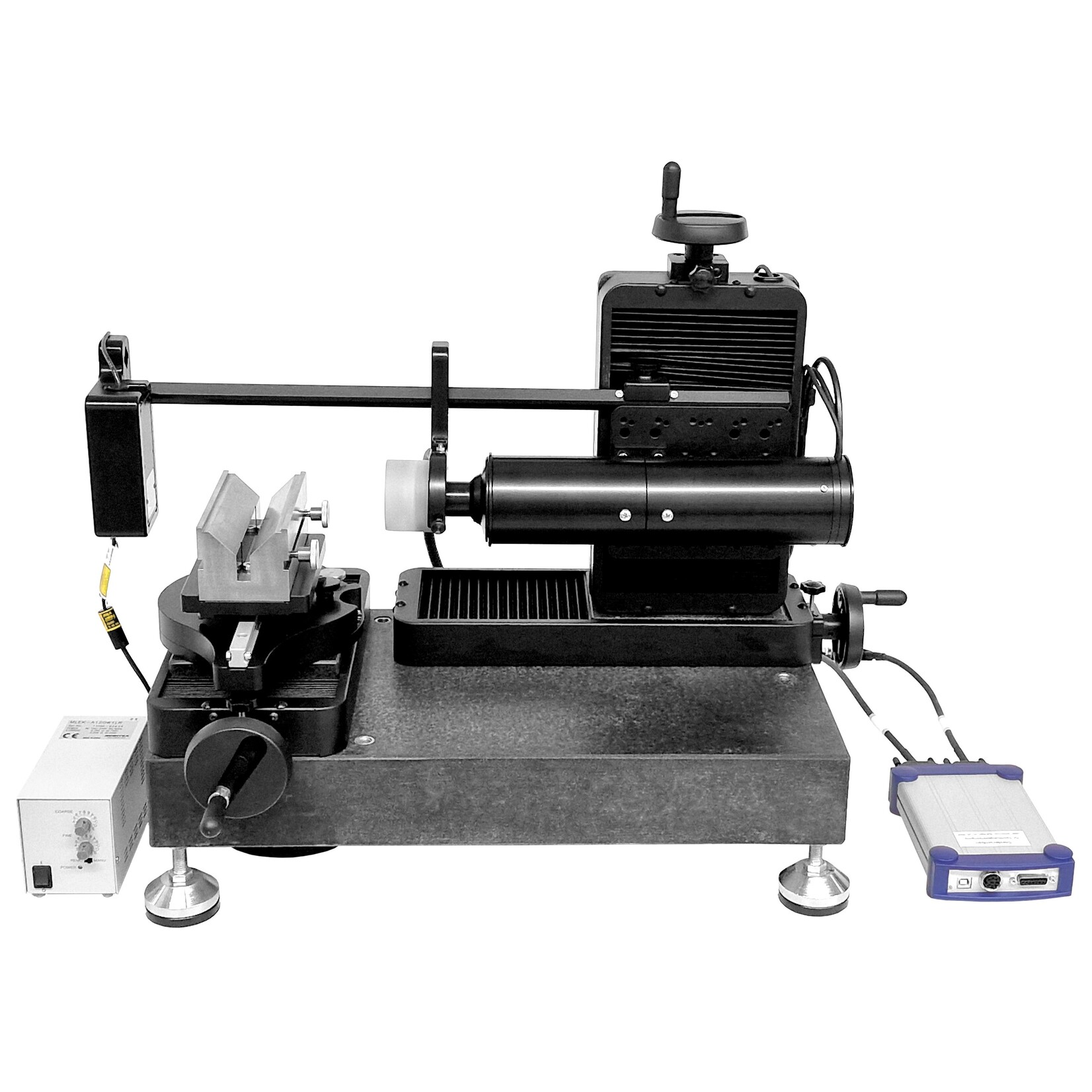

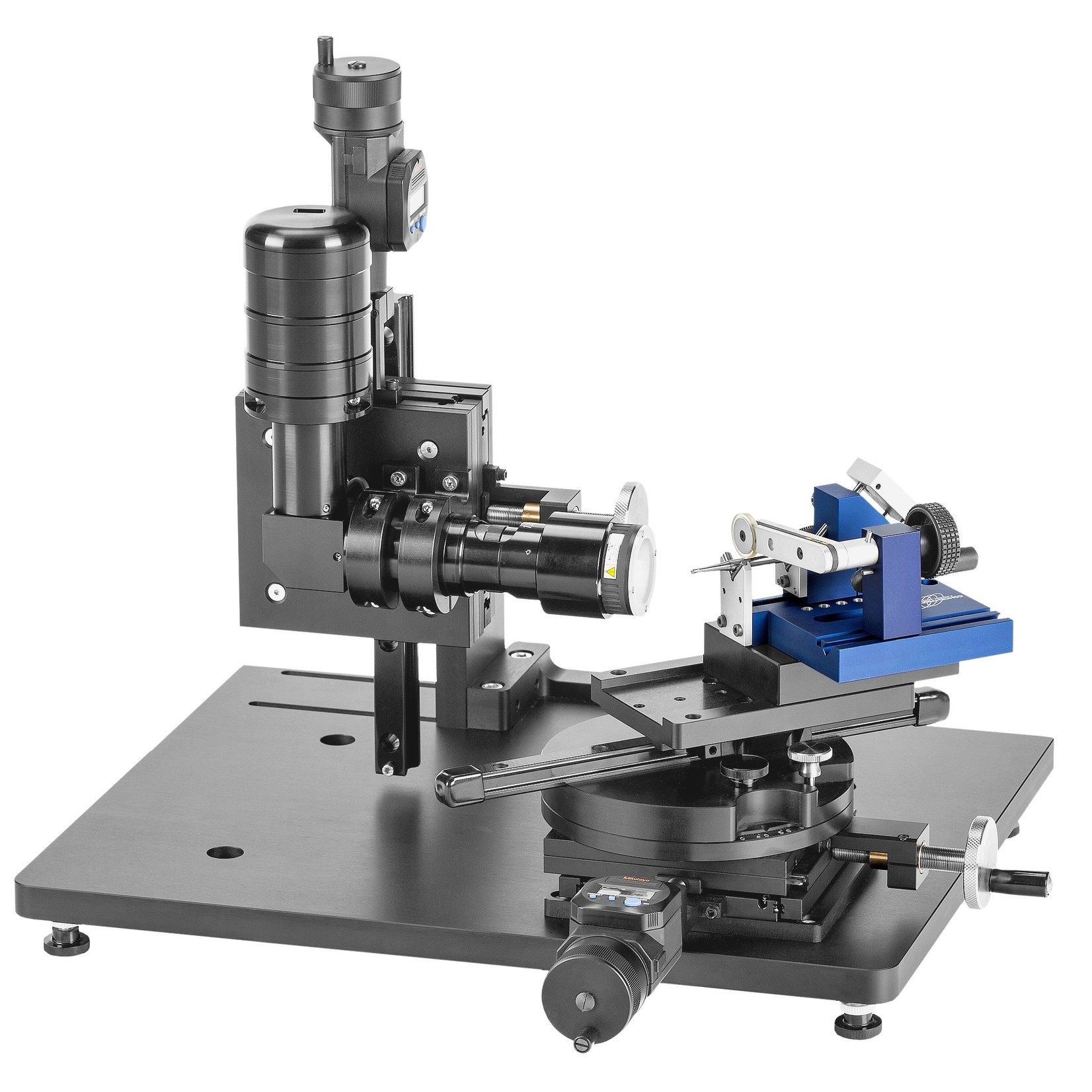

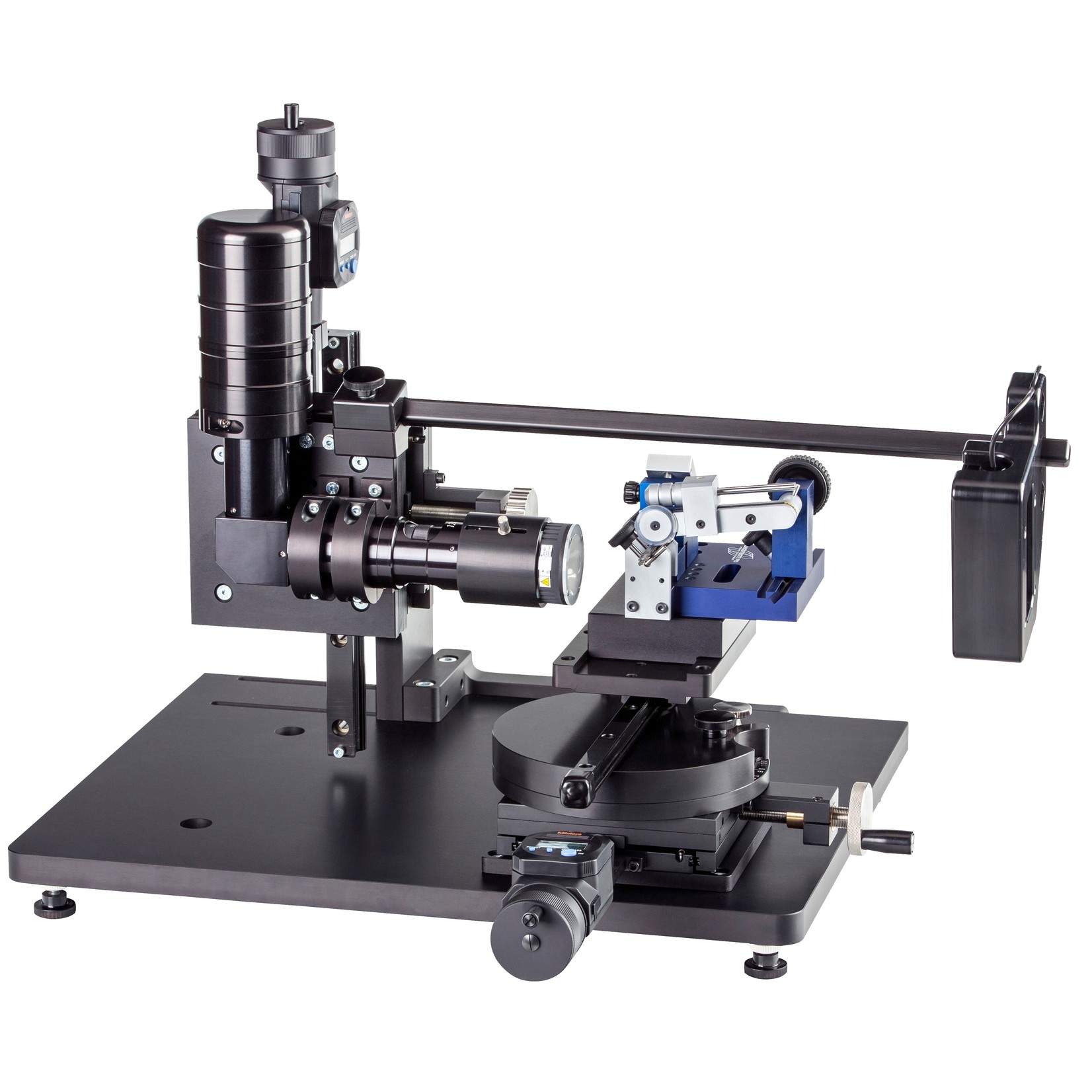

Una stazione di misura variabile per misurare rapidamente e facilmente i microutensili come punte, punte a gradino e frese. Basato sui sistemi di zoom raster della serie 12000, il CT-6000 è dotato di un'ottica angolata. La fotocamera USB 2.0 ha una risoluzione di 1600 x 1200 pixel. Il sistema di telecamere, che è montato sul tavolo di misura a croce verticale, può essere spostato a destra con il dispositivo di tenuta. Questo rende possibile lavorare con diverse lenti di attacco, che dimezzano o raddoppiano i campi di vista dei sette livelli di zoom. Il CT-6000 è dotato di due stadi di misurazione trasversale. Lo stadio di misura a croce montato verticalmente è dotato di un comparatore digitale da 50 mm sull'asse Z. Lo stadio di misura a croce montato orizzontalmente è dotato di un altro comparatore sull'asse Y e sull'asse X.

I comparatori digitali hanno una risoluzione di 0,001 mm. Per poter utilizzare in modo ottimale le funzioni del software di misura Metric, come ad esempio la valutazione dell'angolo di spoglia o del gioco, i comparatori dell'asse Z e dell'asse Y vengono letti tramite un'interfaccia e le coordinate XY vengono calcolate nel software di misura Metric.

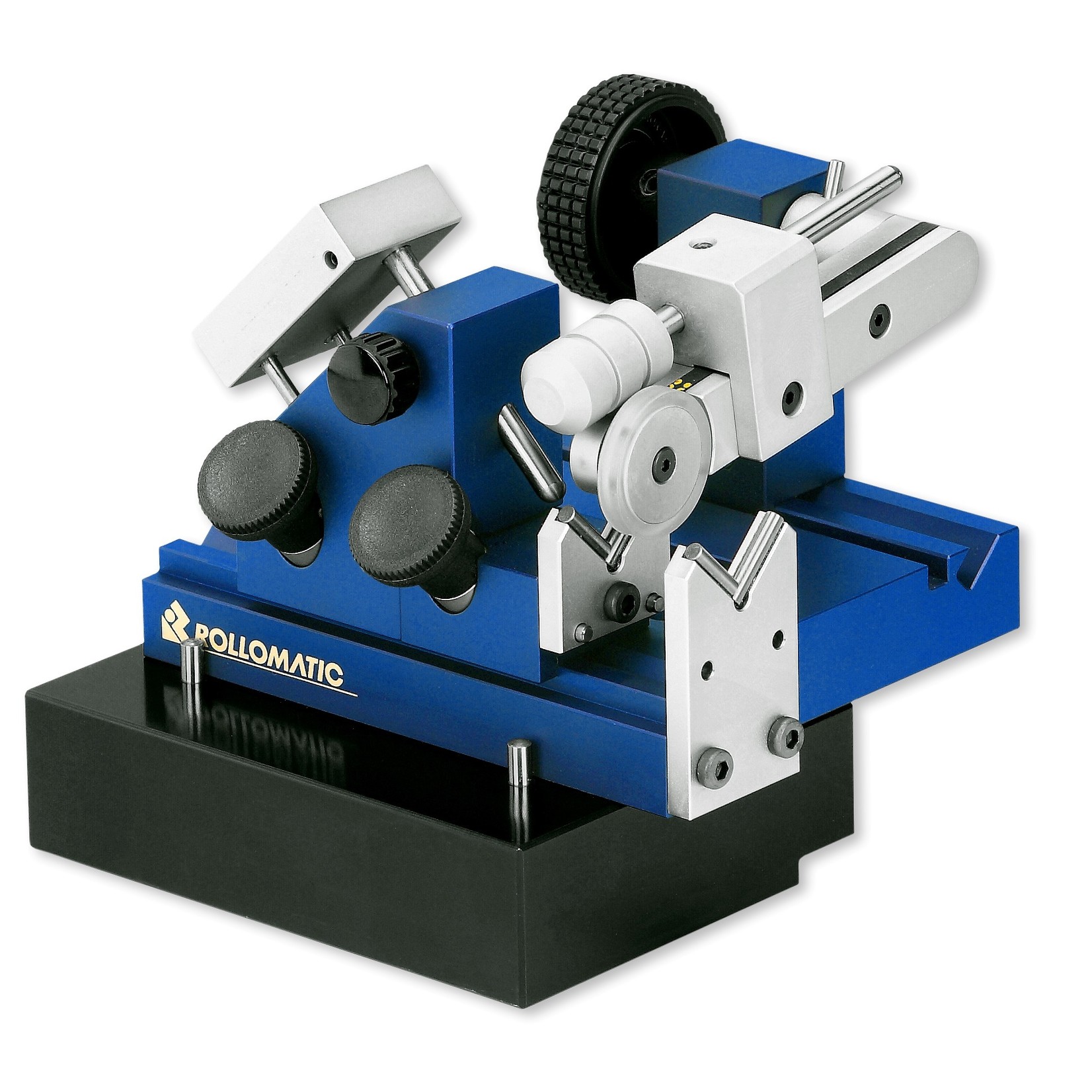

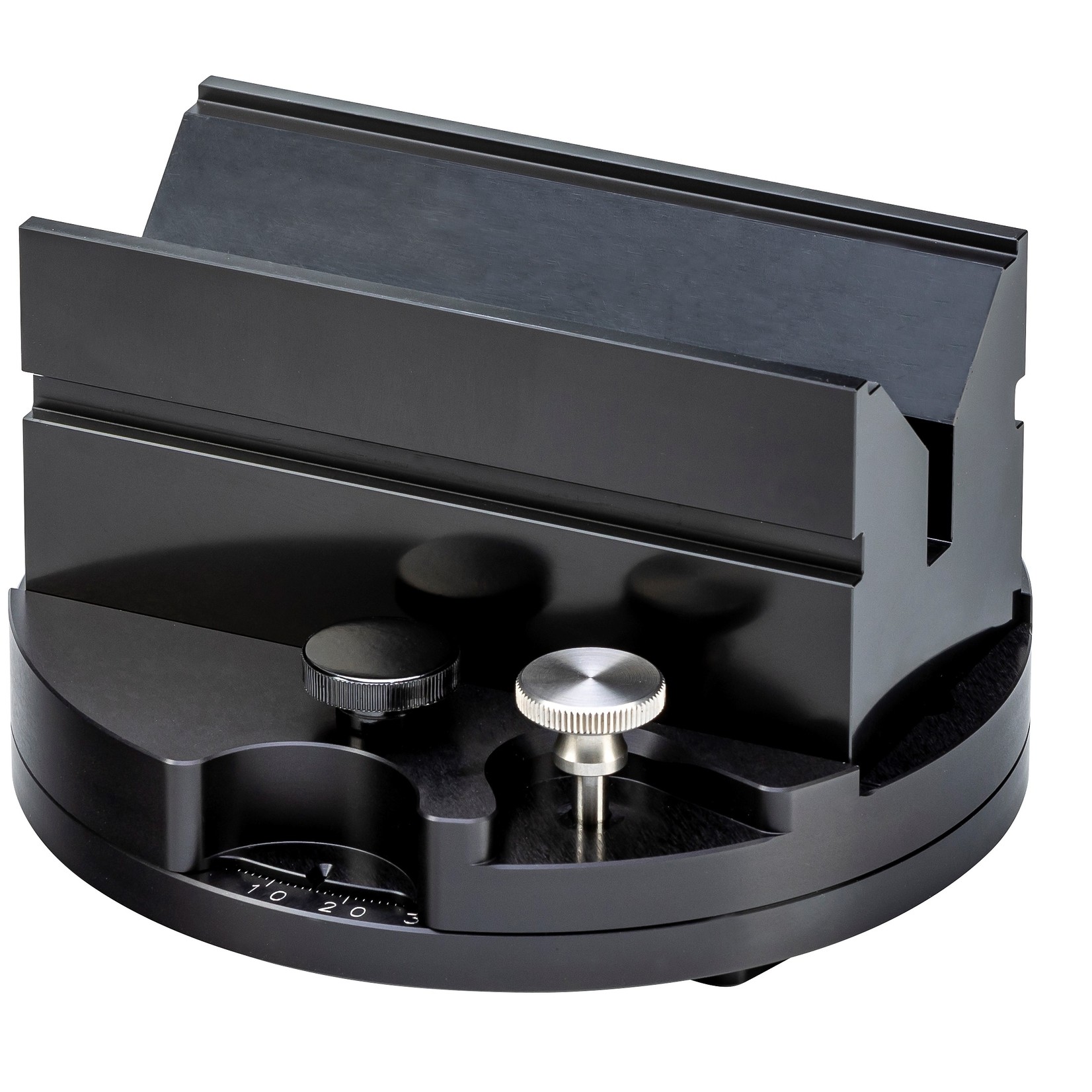

Una tavola rotante regolabile in modo continuo con una graduazione di 240° è montata sulla tavola di misura a croce montata orizzontalmente. Questo permette la vista frontale, laterale e posteriore degli strumenti. La guida di precisione integrata permette di portare rapidamente e facilmente i prismi di inserimento alla distanza di lavoro ottimale. Un prisma lungo 100 mm con prisma d'inserimento è fornito come standard. I prismi sono fatti di POM di alta qualità per evitare di danneggiare i campioni. Un Rollomatic Concentricity Pro con piastra di adattamento viene fornito come ulteriore accessorio.

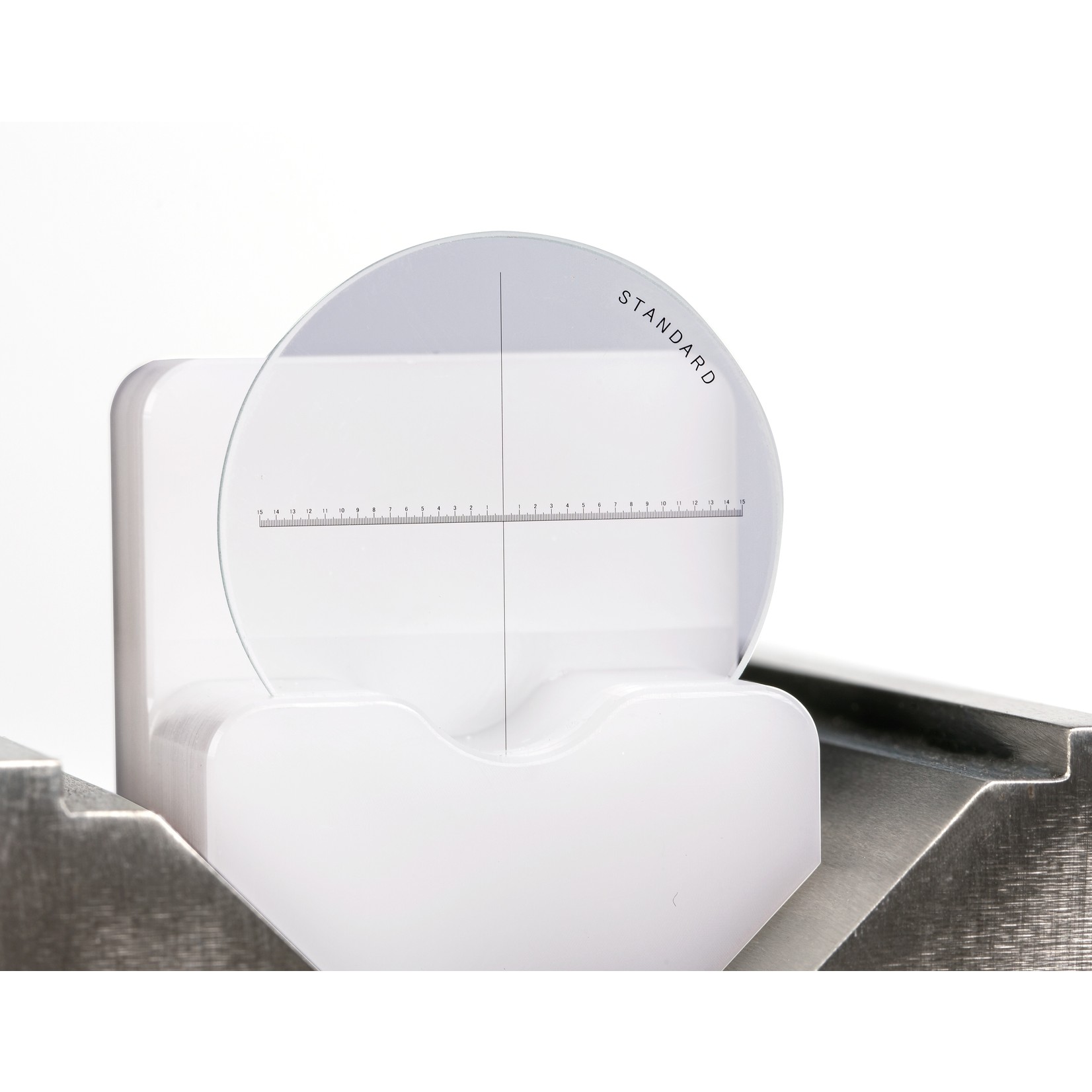

Se il CT-6000 viene utilizzato con una lente di attacco 0,5x o senza una lente di attacco, una fonte di luce fredda a LED con luce ad anello a fessura e diffusore è inclusa nella fornitura. Per misurare utensili molto piccoli, la lente di attacco 1,5x o 2x viene fornita in combinazione con una speciale luce ad anello a LED per micro utensili. Per la misurazione con le funzioni di elaborazione delle immagini del software di misurazione Metric, è necessaria un'illuminazione speciale, ordinabile opzionalmente. Questa retroilluminazione parallela in blu dà un contrasto assolutamente netto ai bordi dell'utensile. Il software di misurazione Metric MT è incluso nella fornitura così come un disco di calibrazione con protocollo DAkkS.

Per voi come cliente, non ci sono costi successivi per gli aggiornamenti del software o la calibrazione del sistema. Gli aggiornamenti sono sempre gratuiti e la calibrazione dei sistemi di misurazione è così semplice che potete eseguirla voi stessi e risparmiarvi un costoso contratto di manutenzione.
