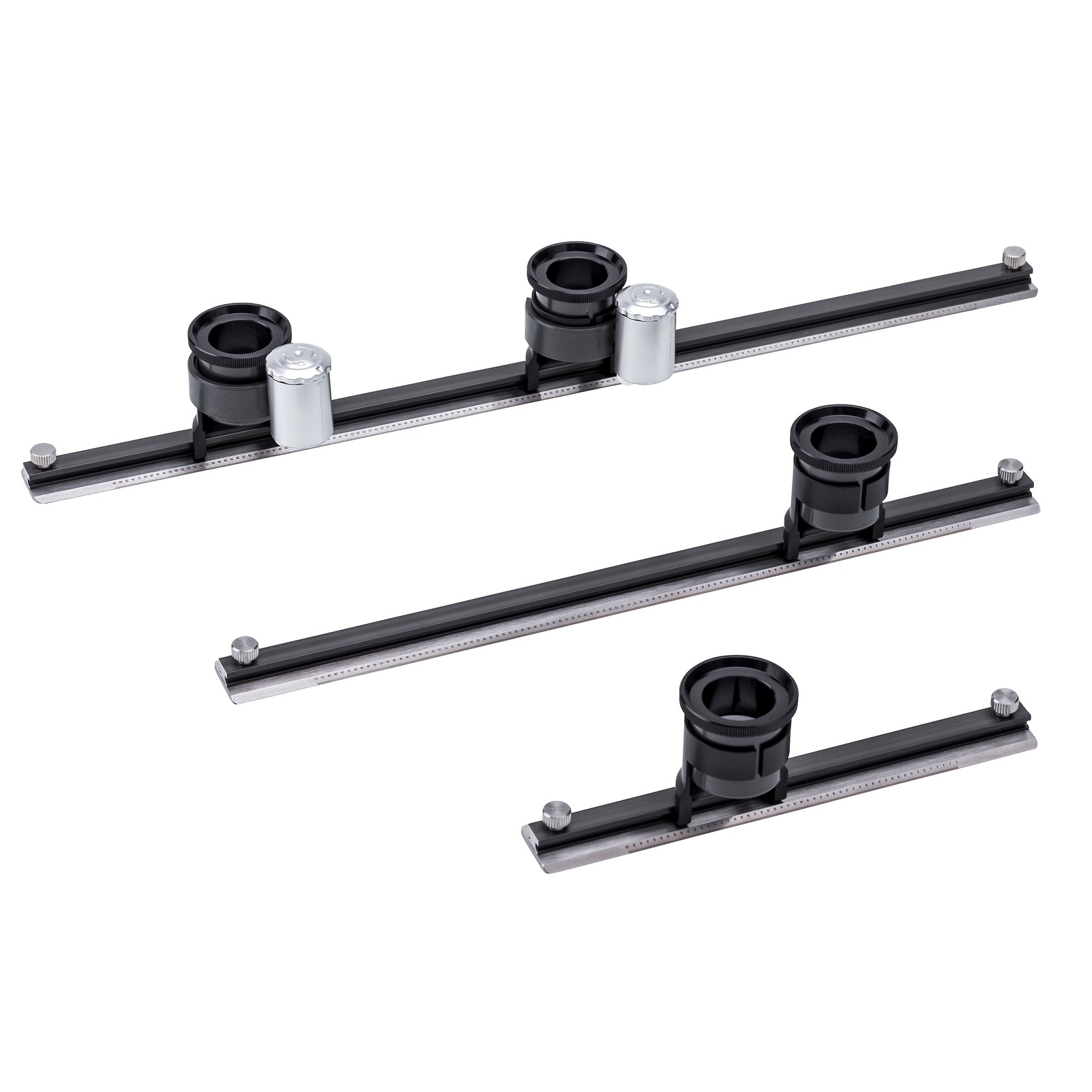

Escalas de metal RL-1 com uma lupa

Número do artigo: RL-100-1
€200,00 *

* Preço sem IVA - mais Custos de transporte

As quatro escalas metálicas da série RL-1 são fornecidas com uma lupa de leitura 10x. Além disso, todas as versões estão disponíveis como modelos separados com iluminação LED - ver RL-1-LED. A graduação é de 0,1 mm

Em inventário (100) (Prazo de entrega:1 - 2 dias úteis)

A medição de distâncias maiores com lupas de medição através do comprimento das escalas é possível, mas tem limitações. Para a determinação fácil e rápida de comprimentos e distâncias, as escalas métricas em metal RL são a ferramenta perfeita. Os quatro comprimentos de 100 mm, 212 mm, 300 mm e 400 mm são oferecidos com uma ou duas lupas de leitura (lupa para fissuras 10x RL sem escala) em uma caixa de transporte. As lupas de leitura se movem sobre um trilho guia montado na escala métrica. Na medição de comprimentos e distâncias, é necessário garantir que a escala métrica esteja posicionada paralelamente ao objeto a ser medido, a fim de evitar erros de medição. As escalas métricas em aço RL, fabricadas com uma precisão de ± 0,02 mm, não contêm qualquer protocolo de teste no pacote de fornecimento.

Os quatro comprimentos padrão das escalas métricas em metal são fornecidos opcionalmente com uma ou duas lupas de leitura 10x. Além disso, ambas as versões estão disponíveis como modelos separados, com iluminação LED. Atente para o fato de que, ao usar duas lupas, a distância mínima de leitura entre os centros das lupas é de aproximadamente 32 mm. Mediante solicitação, as escalas métricas em metal podem ser fornecidas com um certificado de calibração de fábrica (300 e 400 mm) ou certificado DAkkS (100 e 212 mm), com um custo adicional. Nesse caso, o prazo de entrega é estendido em aproximadamente duas semanas. Para fins de montagem, oferecemos as quatro escalas métricas em metal com o código RL OA na condição básica, sem lupas ou outros acessórios.

Especificações para as escalas métricas em metal RL:

• Escala de medição: Divisão = 0,1 mm, marcado 0 10 20 ... (mm)
• Os traços de graduação e números aplicados no corpo de aço inoxidável são gravados a laser
• A espessura do traço de graduação é de 0,020 mm
• Precisão de divisão de ± 0,02 mm em todo o comprimento de medição (a 20 graus)
• Coeficiente de dilatação: 0% por =% RLF
• Material = 1-4301
• Graduação não centralizada - centralizada no corpo em metal
• Comprimento do corpo de metal

  • 100 mm = comprimento total 150 mm (+ 0,2 mm)
  • 212 mm = comprimento total 262 mm (+ 0,2 mm)
  • 300 mm = comprimento total 350 mm (+ 0,2 mm)
  • 400 mm = comprimento total 450 mm (+ 0,2 mm)

• Largura do corpo de metal = 19,6 mm (DIN 7168)
• Espessura do corpo de metal = 2,0 mm (DIN 7168)

Escala metálica RL-100-1
Ampliação (1 lupa) 10x
Focalizável Sim
Campo de visão (lupa) 20 mm
Comprimento de medição 100 mm
Graduação 0,1 mm
Óptica (1 lupa) Aplanat, sem distorção
Dimensões com lupa 150 x 35 x 45 mm
Peso 93 gramas
Caixa de transporte Incluído

Escala metálica RL-212-1
Ampliação (1 lupa) 10x
Focalizável Sim
Campo de visão (lupa) 20 mm
Comprimento de medição 212 mm
Graduação 0,1 mm
Óptica (1 lupa) Aplanat, sem distorção
Dimensões com lupa 262 x 35 x 45 mm
Peso 134 gramas
Caixa de transporte Incluído

Escala metálica RL-300-1
Ampliação (1 lupa) 10x
Focalizável Sim
Campo de visão (lupa) 20 mm
Comprimento de medição 300 mm
Graduação 0,1 mm
Óptica (1 lupa) Aplanat, sem distorção
Dimensões com lupa 350 x 35 x 45 mm
Peso 168 gramas
Caixa de transporte Incluído

Escala metálica RL-400-1
Ampliação (1 lupa) 10x
Focalizável Sim
Campo de visão (lupa) 20 mm
Comprimento de medição 400 mm
Graduação 0,1 mm
Óptica (1 lupa) Aplanat, sem distorção
Dimensões com lupa 450 x 35 x 45 mm
Peso 206 gramas
Caixa de transporte Incluído
