KITOTEC Kitozoom com câmara USB e software de medição

Número do artigo: KITO-10-PE-LED
€3.900,00 *

* Preço sem IVA - mais Custos de transporte

Microscópios de vídeo Kitozoom com câmara USB e software de medição Metric PE ou MT. Medições rápidas e documentação para o seu controlo de qualidade

Em inventário (7) (Prazo de entrega:1 - 2 dias úteis)

O que caracteriza um bom videomicroscópio?

Quais critérios aplicamos na escolha? São estes os requisitos, que o videomicroscópio precisa atender: Imagens excelente, operação simples, profundidade de campo, ampla área de zoom, boa iluminação, um eficiente software de medição, a mesa de medição cruzada adequada à tarefa de medição, e: uma excelente relação custo-benefício!

Os três modelos da série KITOZOOM oferece exatamente essas propriedades

Para diminuir a dificuldade de escolha, informamos primeiro sobre as propriedades técnicas e a operação da óptica. No seguinte, descrevemos os três modelos padrão bem como as possíveis opções. Os requisitos em relação à óptica, iluminação, suporte e mesa de medição cruzada resultam da tarefa de inspeção ou medição. Para tanto, é importante observar para que seja utilizada uma ampliação que seja compatível com a precisão de medição requisitada. Caso as informações seguintes não forem suficientes para que você possa escolher o sistema ou encontrar os componentes adequados, entre em contato conosco. Estamos à sua inteira disposição para ajudar a compor o modelo mais adequado.

KITOZOOM: Óptica e câmera USB

Um sistema de zoom consiste dos seguintes componentes: Unidade de zoom com ampliação óptica 6,5x, adaptador, lente frontal e adaptador C-Mount. Acrescenta-se a câmera USB adequada. Para poder trabalhar de forma precisa com o software de medição Metric, é necessário termos condições de ajustar os níveis individuais de zoom de forma reproduzível. Por esse motivo, a unidade de zoom dispõe de seis recessos circulares, nos quais uma esfera com mola pode ser encaixada ao ser girada. Os níveis marcados com números são criados como «lentes» no software Metric, e são calibrados e armazenados através de um retículo com certificado.

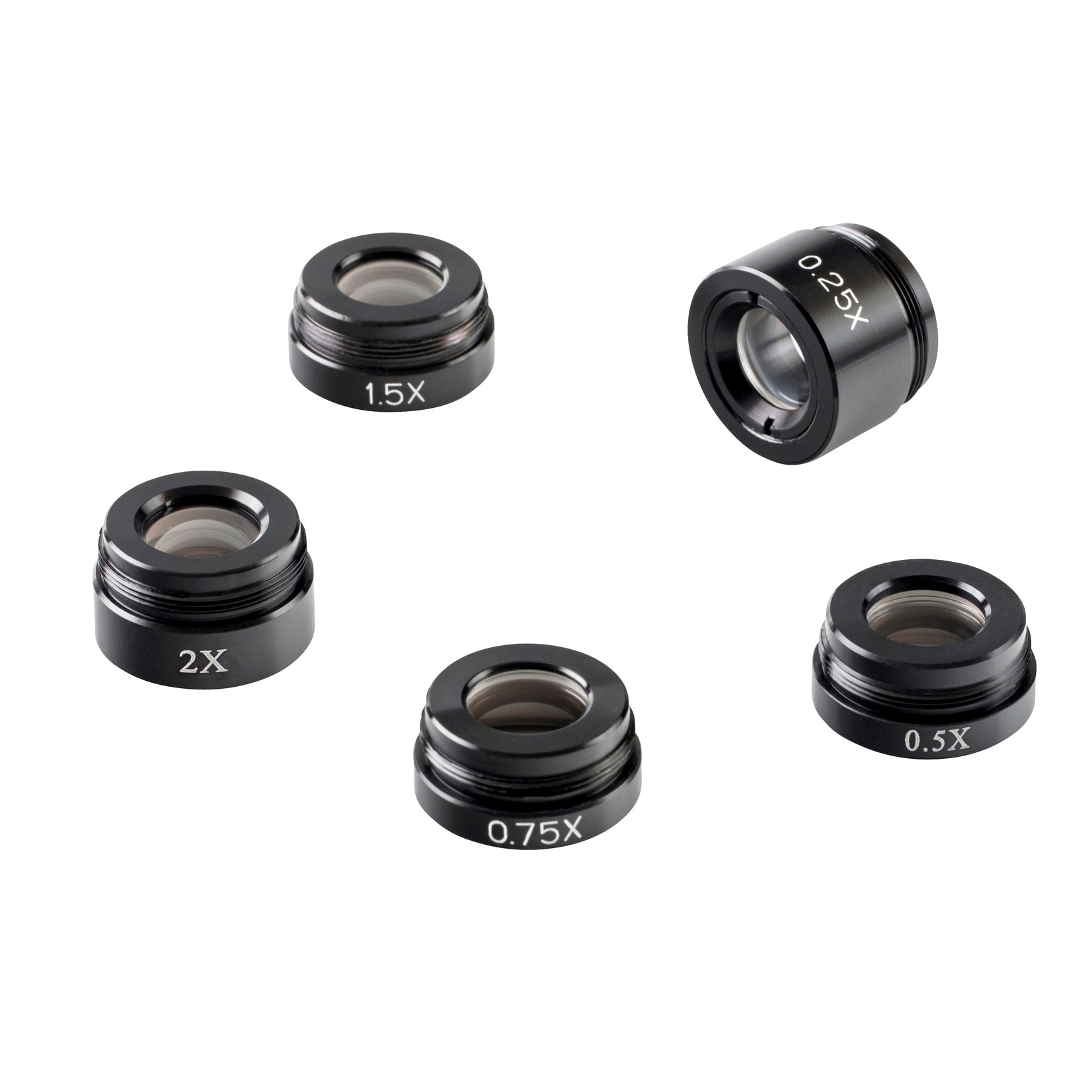

Uma vantagem significativa do sistema de zoom com encaixes consiste no fato de que a distância de trabalho (extremo da objetiva ao objeto) não precisa ser alterada dentro de uma área de zoom. A distância é ajustada no nível máximo de ampliação e, então, permanece para a área completa de zoom. O escopo de fornecimento do KITOZOOM inclui uma lente frontal 0,5x adicional. Desta forma, você obtém duas áreas de zoom, o que é plenamente suficiente em 95% dos casos. Quatro lentes frontais 0,25x, 0,75x, 1,5x e 2,0x estão disponíveis para campos de visão ou ampliações maiores.

A câmera USB 2.0 utilizada (dois megapixel) com um chip CMOS de 1/3" oferece uma resolução de 1600 x 1200 pixel. Opcionalmente, estão disponíveis câmeras USB com resolução maior, bem como chips CCD. No entanto, geralmente não recomendamos estes últimos, já que praticamente ninguém utiliza o hardware de PC correspondente, que permita representar imagens de 2048 x 1600 pixel ou mais no monitor do PC. Além disso, a taxa de transferência de imagens diminui. A seguir, os campos de visão, ampliações e distâncias de trabalho (a ampliação se refere a um monitor de 24"):

Com lente de fixação 0,25x:
Campo de visão: 56 mm - 8 mm
Distância de trabalho: 310 mm
Ampliação: 8x a 54x (no monitor de 24")

Com lente de fixação 0,5x:
Campo de visão: 27 mm - 4 mm
Distância de trabalho: 170 mm
Ampliação: 15x a 105x (no monitor de 24")

Com lente de fixação 0,75x:
Campo de visão: 18 mm - 2 mm
Distância de trabalho: 116 mm
Ampliação: 25x a 160x (no monitor de 24")

Sem lente de fixação:
Campo de visão: 13 mm - 2 mm
Distância de trabalho: 85 mm
Ampliação: 30x a 215x (no monitor de 24")

Com lente de fixação 1,5x:
Campo de visão: 9 mm - 1,54 mm
Distância de trabalho: 47 mm
Ampliação: 50x a 330x (no monitor de 24")

Com lente de fixação 2,0x:
Campo de visão: 5 mm - 1 mm
Distância de trabalho: 27 mm
Ampliação: 80x a 450x (no monitor de 24")



KITO 10

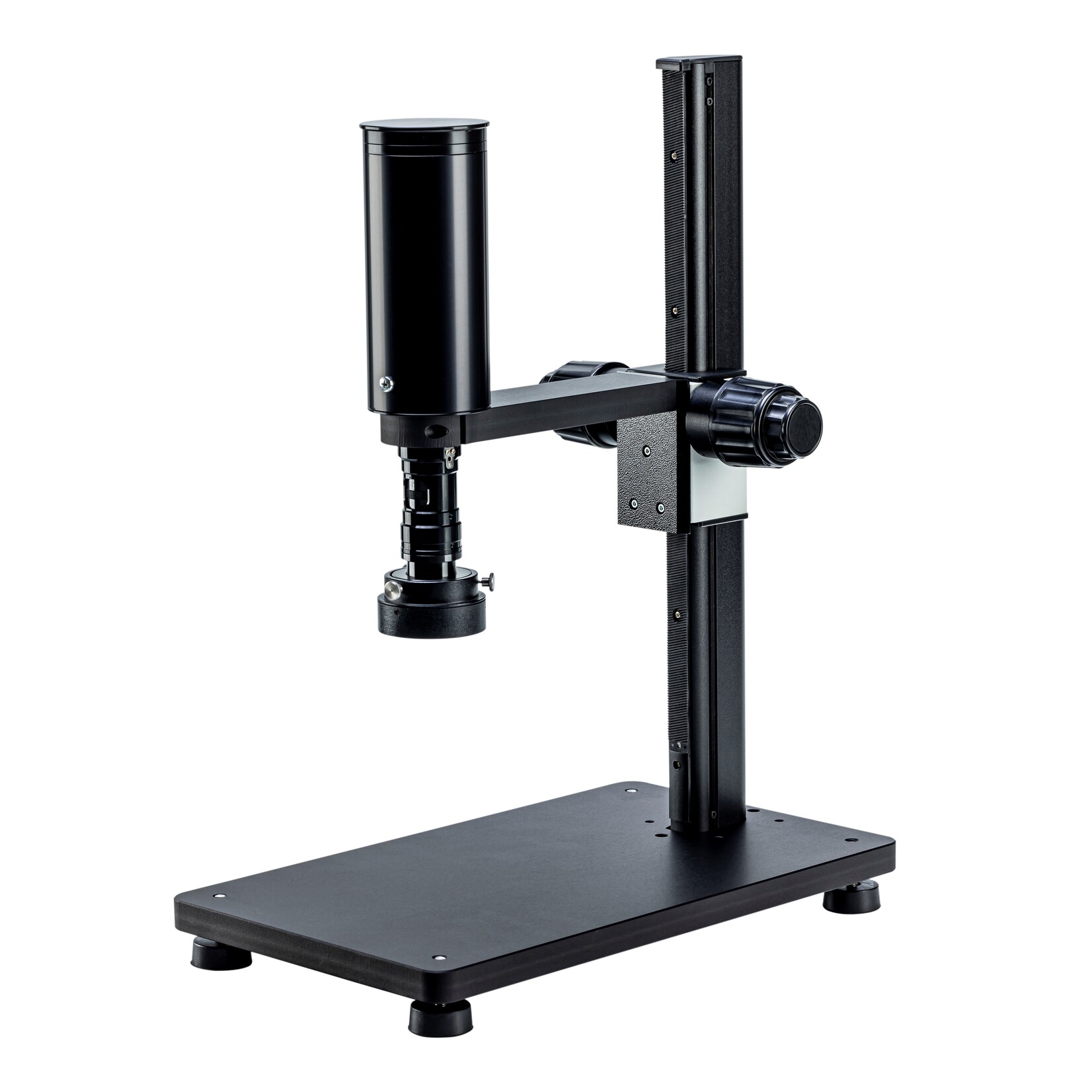

O modelo KITO 10 consiste de uma unidade de zoom KITOZOOM com câmera USB, uma lâmpada anular LED com atenuação, o ajuste de altura mediante sistema de cremalheira, que oferece um ajuste rápido e preciso, bem como a placa de base. Esta placa com 400 x 250 mm é fabricada em alumínio faceado e anodizado de 20 mm. Os pés de apoio da placa de base podem ser ajustados e fixados individualmente na altura. Peso: 10 kg, Dimensões: 400 x 250 x 550 mm - 670 mm.

Escopo de fornecimento do KITO 10:

Videomicroscópio série KITOZOOM
Nº de pedido KITO 10
KITOZOOM - Zoom de encaixes em seis níveis
- Lâmpada anular LED com bloco de alimentação, dimerizável
- com lente frontal 0,5x
- placa de base com 400 x 250 mm
- duas áreas de zoom - doze níveis de zoom
- câmera USB 2.0, 1600 x 1200 pixel
- disco de calibração com graduação 0,1 e protocolo de teste DAkkS
- software de medição Metric PE ou Metric MT


KITO 30

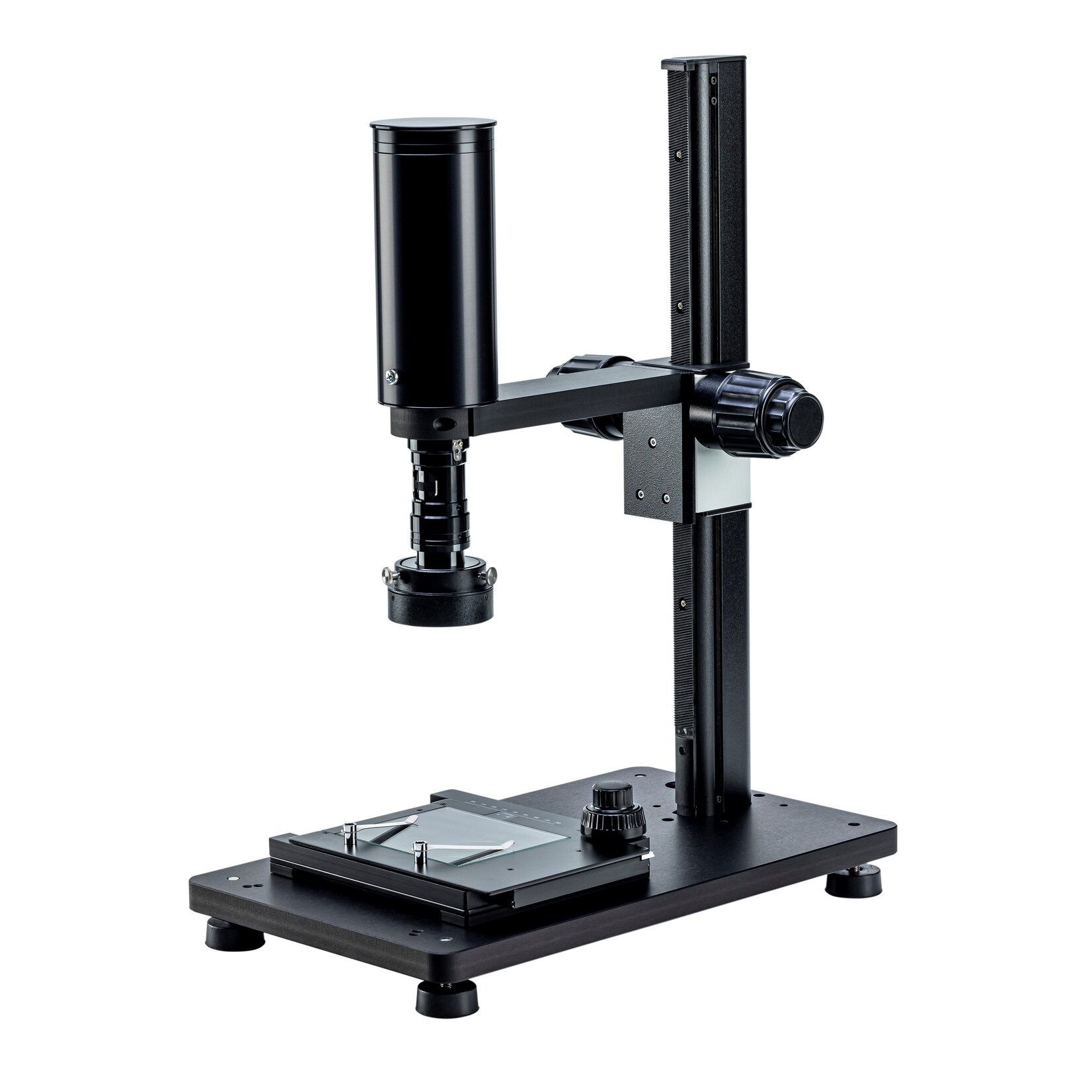

O modelo KITO 30 é uma configuração com uma mesa de medição cruzada 50 x 50 mm, com dois fusos de medição digital (Mitutoyo Digimatic) bem como dois cabos de dados e uma interface (Steinwald) para transmissão das coordenadas X e Y para o software de medição Metric MT. Por que precisamos de uma interface? Suponhamos que você precisa medir um objeto com uma tolerância de ± 5 µm, porém, o diâmetro do objeto é de 30 mm. Se utilizarmos uma ampliação mais baixa para poder representar completamente o objeto a ser medido, iremos obter - para 30 mm - uma resolução de pixel de aproximadamente 17 µm. Com isso, não será possível manter a precisão de medição especificada. Assim, utilizamos uma ampliação proporcionalmente maior com baixa resolução de pixel, o que nos permite - por meio do deslocamento da mesa de medição cruzada - transferir as coordenadas para o software de medição e, ali, realizar a medição com a precisão necessária.

Naturalmente podemos fornecer o sistema sem interface e cabo de dados, caso estes não sejam necessários. Um fornecimento com o Metric PE também é possível. A mesa cruzada também pode ser fornecida para diâmetro de 12 mm, em vez de suportes de 18 mm. Observe que esta configuração apresenta uma precisão de ± 5 µm ao longo dos 50 x 50 mm. Alternativamente é possível utilizar uma mesa de medição cruzada com sistema SCD, que oferece uma precisão de ± 2 µm. Peso: 12 kg, dimensões: 580 x 400 x 550 mm - 670 mm.

Escopo de fornecimento do KITO 30:

Videomicroscópio série KITOZOOM
Nº de pedido KITO 30
KITOZOOM - Zoom de encaixes em seis níveis
- lâmpada anular LED e luz inferior com bloco de alimentação, dimerizável
- com lente frontal 0,5x
- placa de base com mesa de medição cruzada 50 x 50 mm
- incl. dois medidores Mitutoyo, cabo de dados e interface
- duas áreas de zoom - doze níveis de zoom
- câmera USB 2.0, 1600 x 1200 pixel
- disco de calibração com graduação 0,1 e protocolo de teste DAkkS
- software de medição Metric MT



KITO 40

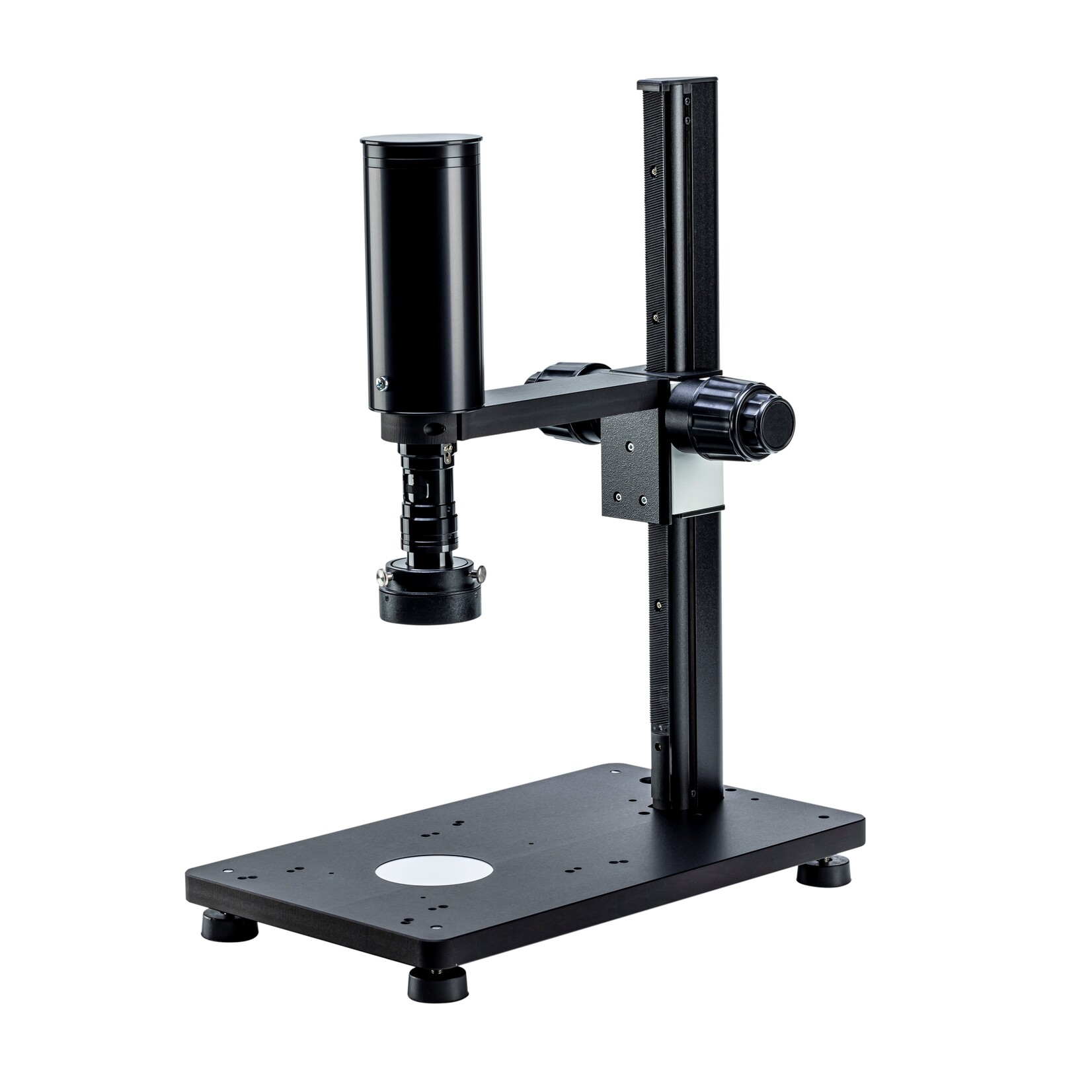

O modelo KITO 40 é uma configuração completa com uma mesa de posicionamento separadamente ajustável na altura. O intervalo de ajuste é de 80 x 60 mm. O ajuste fino para a altura é realizado por meio da unidade da mesa cruzada. Para posicionamentos simples e rápidos de peças pequenas, o KITO 40 é a solução ideal. Opcionalmente oferecemos uma mesa rotativa para o KITO 40, que é simplesmente inserida na abertura da mesa cruzada. Nesse caso, a placa de vidro da mesa cruzada é utilizada para a mesa rotativa. No entanto, salientamos que, para tarefas de posicionamento extremamente fino na faixa de 0,01 mm, é mais conveniente utilizar um modelo KITO 10 com a mesa cruzada de precisão correspondente (ver: modelo EK-100 e EK-150). Peso: 13 kg, dimensões: 400 x 250 x 550 mm - 670 mm.

Escopo de fornecimento do KITO 40:

Videomicroscópio série KITOZOOM
Nº de pedido KITO 40
KITOZOOM - Zoom de encaixes em seis níveis
- lâmpada anular LED e luz inferior com bloco de alimentação, dimerizável
- com lente frontal 0,5x
- mesa cruzada ajustável na altura 80 x 60 mm
- placa de base 400 x 250 mm
- duas áreas de zoom - doze níveis de zoom
- câmera USB 2.0, 1600 x 1200 pixel
- disco de calibração com graduação 0,1 e protocolo de teste DAkkS
- software de medição Metric PE ou Metric MT
