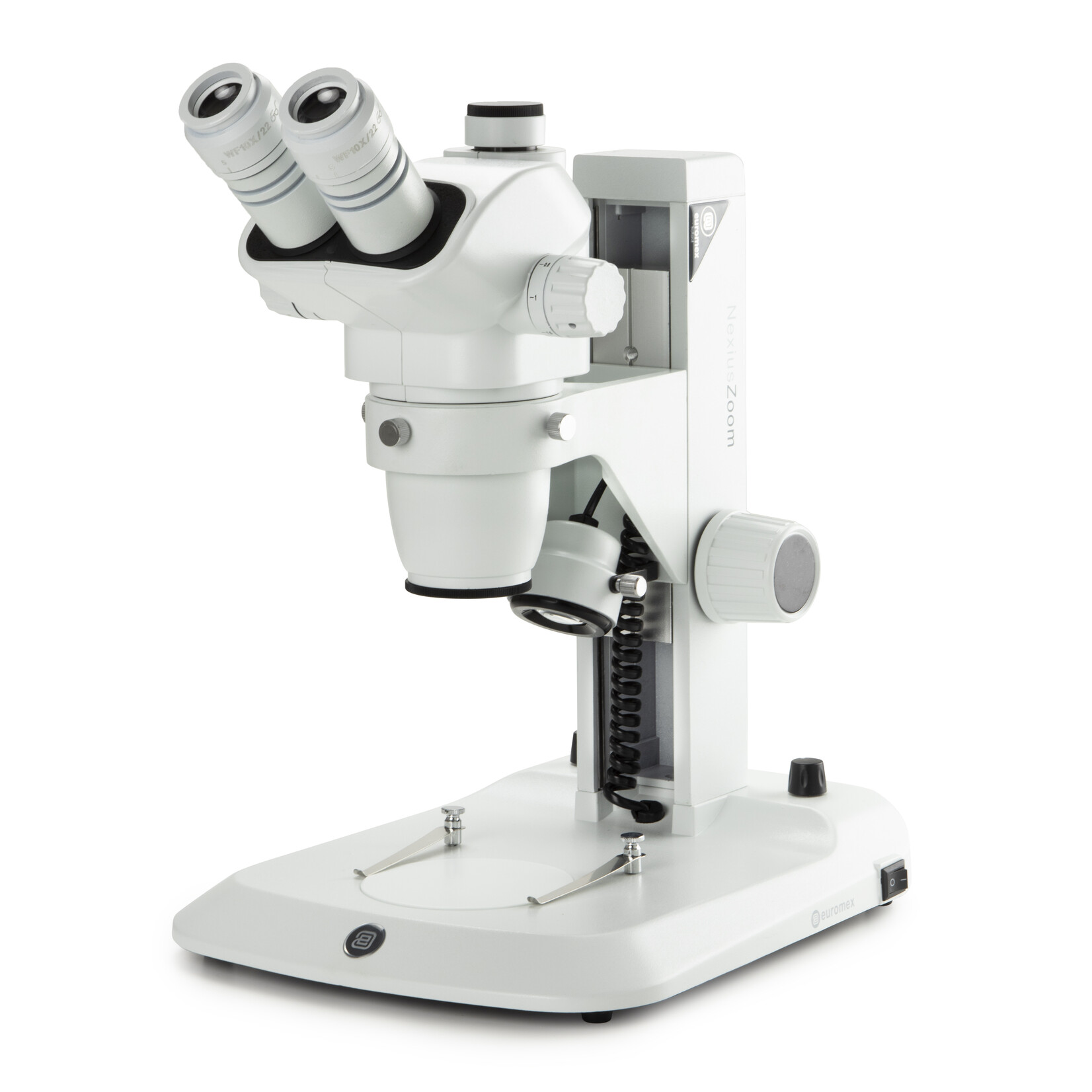

O microscópio está disponível na versão standard ou, em alternativa, na versão ESD (Electro-Static-Discharge).
DESCRIÇÃO TÉCNICA:
ÓCULAS:
O NexiusZoom Evo é fornecido com um par de oculares HWF de 10x/ 23 mm.
CABEÇA:
Cabeça trinocular com tubo inclinado a 45°. Ambas as oculares com ajuste de ± 5 dioptrias. Distância interpupilar ajustável de 54 mm a 75 mm. A cabeça trinocular é fornecida com um divisor de feixe com trajetória de luz fixa (50:50). Os modelos NexiusZoom EVO estão agora equipados com batentes de clique. Estes paragens de clique são importantes quando o microscópio deve ser utilizado em conjunto com uma câmara USB 3.0 e software de medição (calibração dos passos de ampliação no software de medição).
OBJECTIVOS:
O NexiusZoom Evo está equipado com uma objetiva acromática plana 1:8.4 com uma ampliação de 0,65x a 5,5x. Campo de visão de 35,4 mm a 4,2 mm. Distância de trabalho longa de 110 mm.
OBJECTIVAS AVANÇADAS:
0,75x / 1,5x e 2,0x estão disponíveis. Todas as lentes têm tratamento anti-fungos.
ILUMINAÇÃO:
Iluminador LED de 3W transmitido e refletido com fonte de alimentação interna 100-240V. Os dois projectores podem ser utilizados simultaneamente e as intensidades de luz podem ser ajustadas separadamente.
POLARIZAÇÃO OPCIONAL:
O NexiusZoom pode ser fornecido com uma plataforma rotativa opcional de 360° com filtro polarizador incorporado e/ou um filtro analisador rotativo opcional num suporte que se enrosca sob a lente objetiva
ESTATIVOS:
Suporte de cremalheira e pinhão de conceção ergonómica com iluminação LED de 3 W para luz incidente e 3 W para luz transmitida.
DADOS TÉCNICOS:
- Par de oculares de campo amplo HWF10x/23mm com oculares.
- Cabeça trinocular com tubos inclinados a 45
- Montagem para adaptador opcional de montagem em C e câmara
- Ajuste de dioptrias ± 5° em dois tubos
- Distância da pupila ajustável entre 54 e 75 mm
- Lente de zoom de 0,65x a 5,5x
- Ampliação de 6,5x a 55x com paragens de clique
- Campo de visão de 35 mm a 4,2 mm
- Distância de trabalho de 110 mm
- Tripé ergonómico com cremalheira e pinhão
- Altura máxima da objetiva 58 mm
- Fornecido com placa de palco opaca, placa de palco branca/preta e 2 pinças para objectos
- Iluminação de luz incidente e transmitida com LED de 3 W e fonte de alimentação interna
- Ambas as iluminações podem ser ajustadas separadamente
- Degraus de ampliação com retenção (importante para utilização com software de medição e câmara USB)
Distância de trabalho e campo de visão com oculares padrão HWF 10x / 23 High Wide Field do NexiusZoom Evo
|
Zoom
indication
|
Auxiliary lens
0.75x
WD 105 mm
|
Objective1x (standard)
WD 110 mm
|
Auxiliary lens
1.5x
WD 53 mm
|
Auxiliary lens
2x
WD 34 mm
|
| |
Total
mag.
|
FoV
in mm
|
Total
mag.
|
FoV
in mm
|
Total
mag.
|
FoV
in mm
|
Total
mag.
|
FoV
in mm
|
|
0.65
|
4.9
|
47.2
|
6.5
|
35.4
|
9.8
|
23.6
|
13.0
|
17.7
|
|
1.0
|
7.5
|
30.7
|
10.0
|
23.0
|
15.0
|
15.3
|
20.0
|
11.5
|
|
1.5
|
11.3
|
20.4
|
15.0
|
15.3
|
22.5
|
10.2
|
30.0
|
7.7
|
|
2.0
|
15.0
|
15.3
|
20.0
|
11.5
|
30.0
|
7.7
|
40.0
|
5.8
|
|
2.5
|
18.8
|
12.3
|
25.0
|
9.2
|
37.5
|
6.1
|
50.0
|
4.6
|
|
3.0
|
22.5
|
10.2
|
30.0
|
7.7
|
45.0
|
5.1
|
60.0
|
3.8
|
|
3.5
|
26.3
|
8.8
|
35.0
|
6.6
|
52.5
|
4.4
|
70.0
|
3.3
|
|
4.0
|
30.0
|
7.7
|
40.0
|
5.8
|
60.0
|
3.8
|
80.0
|
2..9
|
|
4.5
|
33.8
|
6.8
|
45.0
|
5.1
|
67.5
|
3.4
|
90.0
|
2.6
|
|
5.0
|
37.5
|
6.1
|
50.0
|
4.6
|
75.0
|
3.1
|
100.0
|
2.3
|
|
5.5
|
41.3
|
5.6
|
55.0
|
4.2
|
82.5
|
2.8
|
110.0
|
2.1
|
