PEAK Lupa de medição 1999 com ampliação de 7x

Número do artigo: 1999
€165,00 *

* Preço sem IVA - mais Custos de transporte

Lupa de medição de PEAK telecêntrica 1999 com ampliação de 7x, focalizável e escala de 0,1 mm com um comprimento de medição de 20 mm

Em inventário (34) (Prazo de entrega: imediatamente disponível)

O sistema ótico utilizado nesta lente de ampliação não é um convencional, mas um sistema “telecêntrico”, o que significa que está presente uma pequena abertura no ponto focal do sistema da lente, permitindo além da medição do comprimento e a largura de objetos planos, a medição de objetos tridimensionais como esferas, cilindros, etc. sem erros de paralaxe. A lente de ampliação de medição telecêntrica PEAK 1999 corresponde, em princípio, a um projetor de perfil caro. O sistema das lentes compostas por três elementos em dois grupos, foi concebido especificamente para este propósito. Para utilizar esta lente de ampliação, primeiro defina a distância entre a escala e os sistemas de lente ao rodar um tubo exterior cromado até a escala ficar nitidamente visível através da abertura com o maior diâmetro (3 mm), que pode ajustar com o anel de rotação na ponta da lente de ampliação. De seguida, posicione a lente de ampliação no objeto a medir para que a escala de medição esteja em contato com este e meça o comprimento na escala. Está subdividido em incrementos de 0,1 mm em um comprimento de 20 mm, para que o comprimento dos objetos possa ser medido com uma parte de erro inferior a 0,03 mm. Ao medir objetos tridimensionais, a abertura deve ser definida para o diâmetro mais pequeno (1 mm) ou, melhor, utilizar uma com uma ranhura de 0,5 mm de largura. A ranhura deve ser perpendicular à linha, cujo comprimento deve ser medido. Mesmo neste caso, as partes do objeto que não estão em contato com a escala podem não ser nítidas, porque não estão focadas de forma adequada. Não podem ser cometidos erros ao medir o comprimento enquanto a distância central entre as imagens desfocadas é medida, uma vez que o brilho mínimo das imagens resultante da pequena abertura é compensado pela iluminação mais elevada do objeto resultante das características do sistema telecêntrico. Todas as escalas intermutáveis para a série S-1975 também podem ser utilizadas para a lente de ampliação de medição 1999. Estas objetivas são revestidas para evitar o reflexo.

Ampliação: 7x
Focalizável: Sim
Campo de visão: 20 mm
Comprimento de medição: 20 mm
Escala: 0,1 mm
Óptica: Telecêntrica, sem distorção
Dimensões: 38 x 74 mm
Peso: 73 gramas
Caso: Incluído

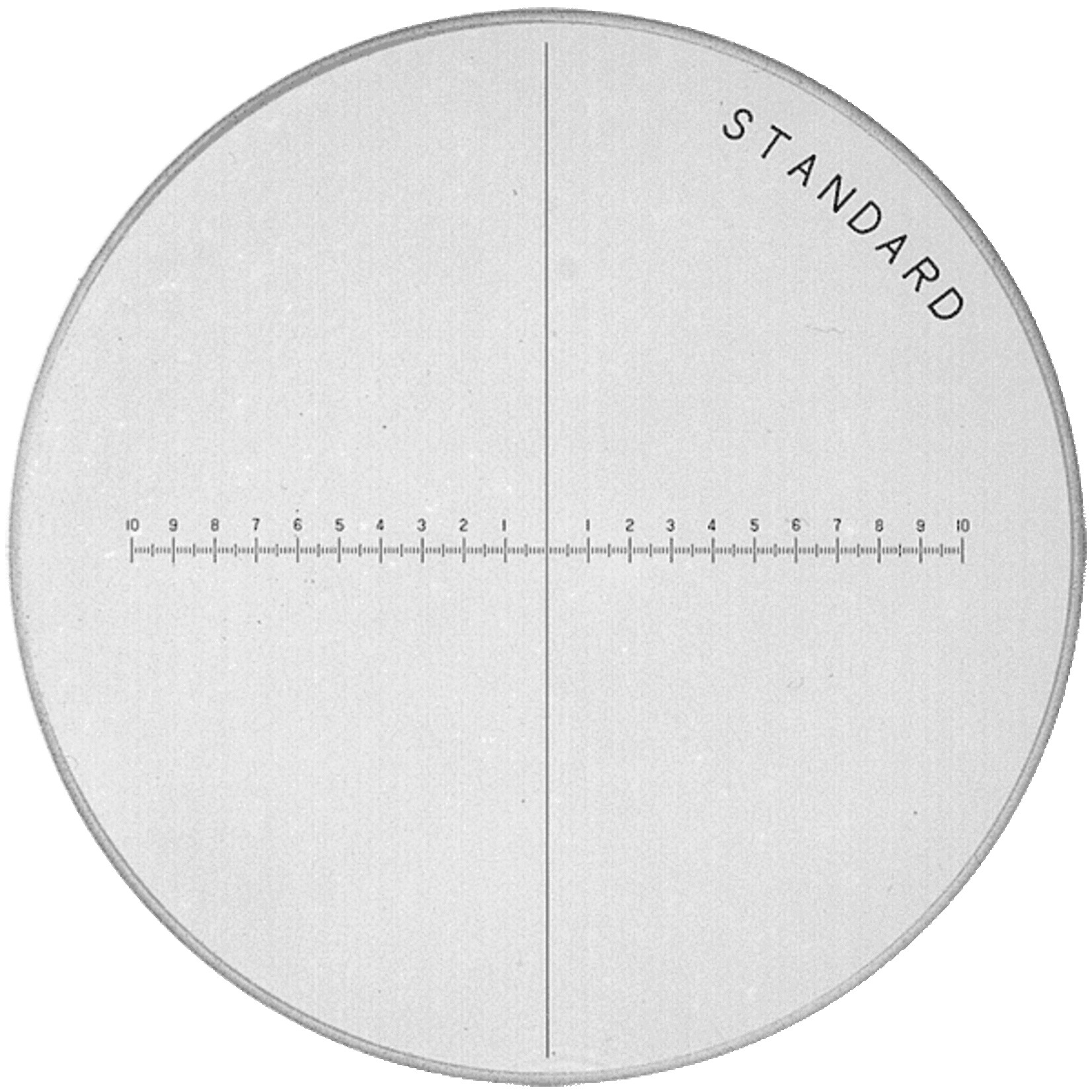

Escala padrão: Incluído na entrega
