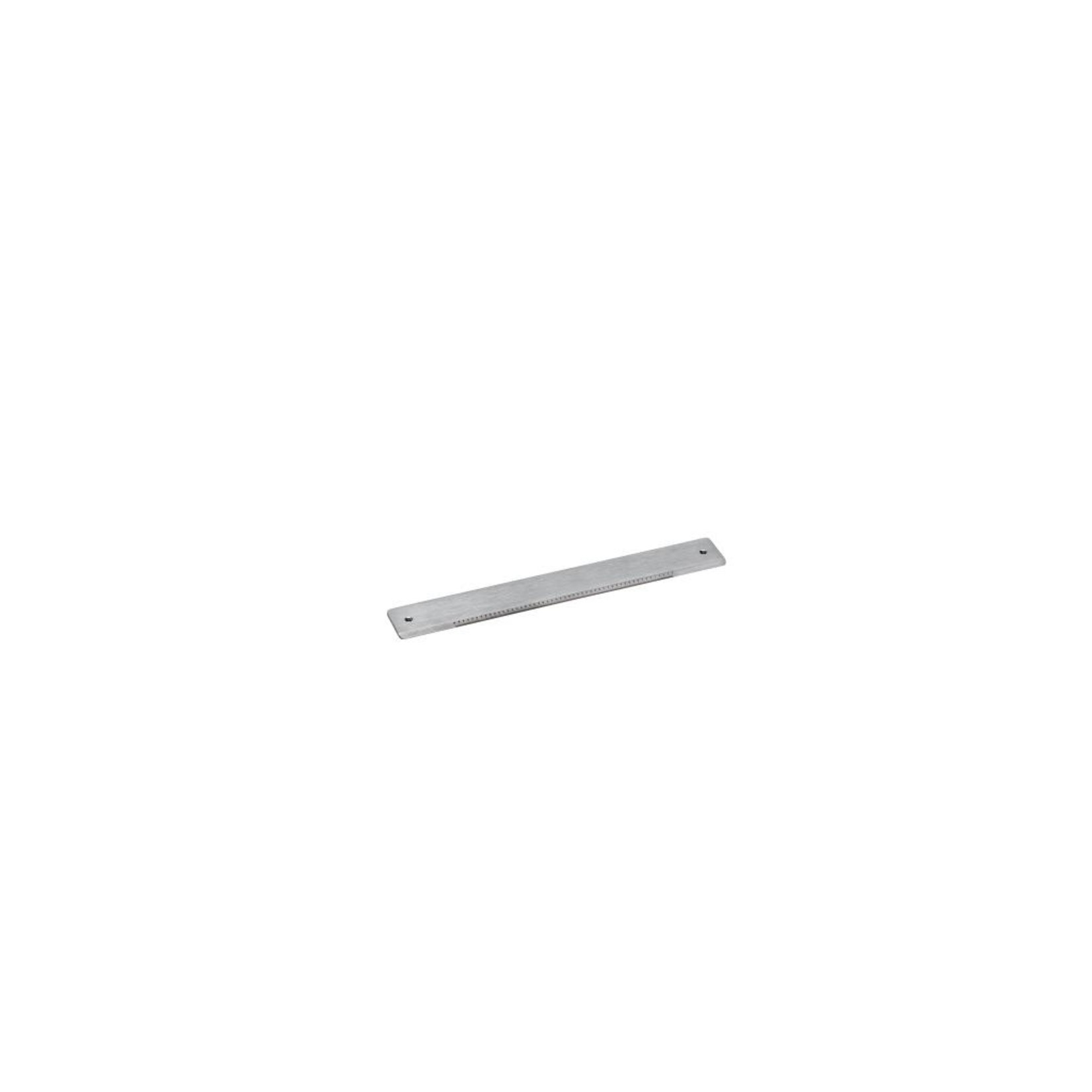

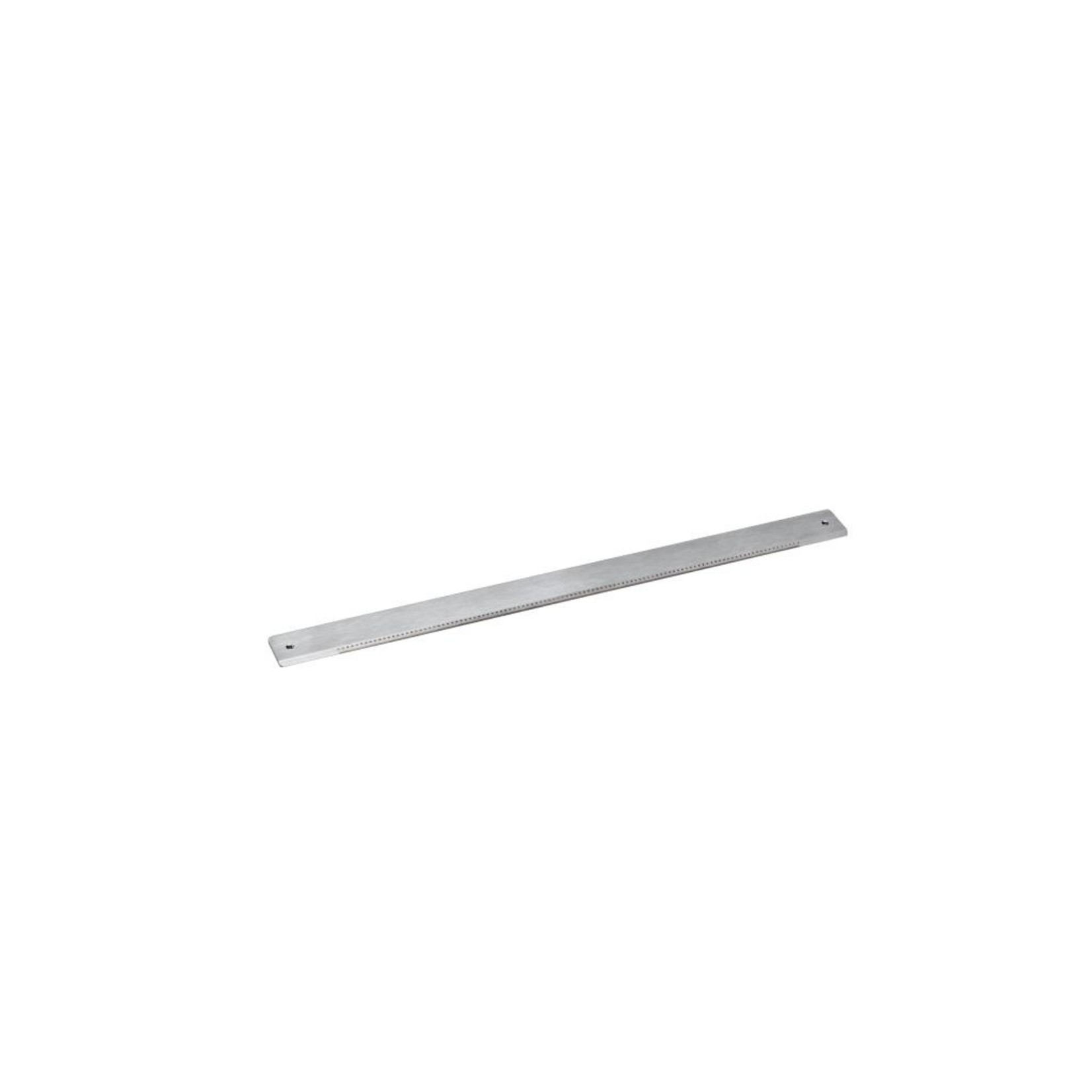

Réguas de metal RL-OA com graduação de 0,1 mm

Número do artigo: RL-OA-100
€90,00 *

* Preço sem IVA - mais Custos de transporte

Réguas de metal RL-OA com graduação de 0,1 mm para medição de comprimento e distância para instalação em instrumentos de medição próprios ou combinação com outras ópticas para controlo de qualidade

Em inventário (4) (Prazo de entrega: imediatamente disponível)

Para fins de montagem, oferecemos as quatro escalas métricas em metal com o código RL OA na condição básica, sem lupas ou outros acessórios.

Especificações para as escalas métricas em metal RL

• Escala de medição: Divisão = 0,1 mm, marcado 0 10 20 ... (mm)
• Os traços de graduação e números aplicados no corpo de aço inoxidável são gravados a laser
• A espessura do traço de graduação é de 0,020 mm
• Precisão de divisão de ± 0,02 mm em todo o comprimento de medição (a 20 graus)
• Coeficiente de dilatação: 0% por =% RLF
• Material = 1-4301
• Graduação não centralizada - centralizada no corpo em metal
• Comprimento do corpo de metal:

  • 100 mm = comprimento total 150 mm (+ 0,2 mm)
  • 212 mm = comprimento total 262 mm (+ 0,2 mm)
  • 300 mm = comprimento total 350 mm (+ 0,2 mm)
  • 400 mm = comprimento total 450 mm (+ 0,2 mm)

• Largura do corpo de metal = 19,6 mm (DIN 7168)
• Espessura do corpo de metal = 2,0 mm (DIN 7168)

Oferecemos também construções especiais sob medida para um comprimento medido total de até 400 mm.

Arquivo DXF para baixar ( 0.035 MB, 19.07.2017, DXF)

Você pode usá-los como modelo para nos enviar um desenho ou um arquivo DXF. Preferimos um DXF para evitar qualquer mal-entendido. Além disso, a validade do orçamento e os custos para construções especiais sob medida são reduzidos, uma vez que precisamos criar um DXF para cada caso.
