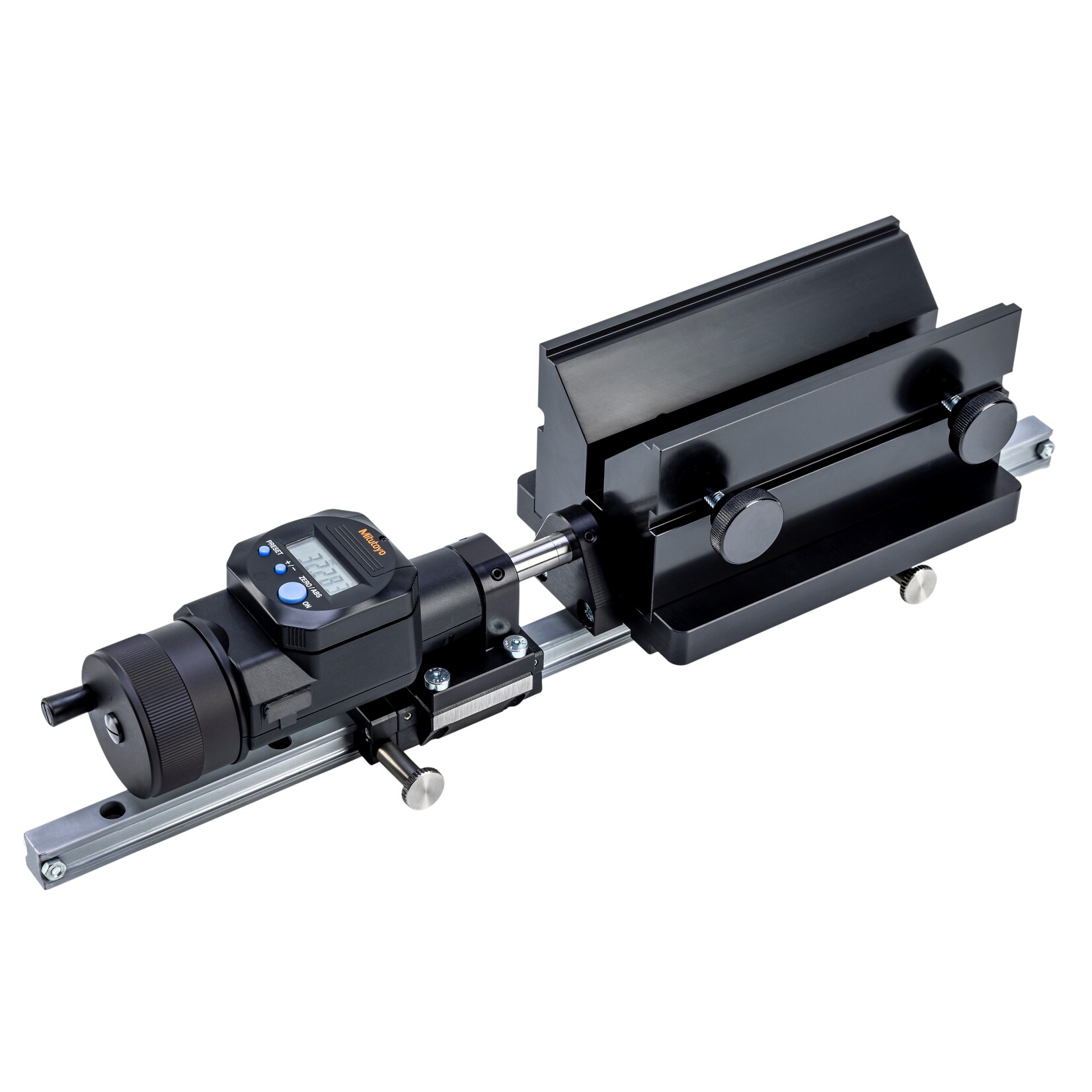

MT-X-50: Aparelho de medição de precisão de comprimentos e distâncias: O nosso aparelho de medição de precisão de comprimentos e distâncias MT-X-50 oferece aos utilizadores uma solução precisa e fiável para as suas necessidades de medição. Este dispositivo é composto por uma guia BM-15 de alta precisão, na qual estão montados dois carros-guia com suportes, relógio comparador e placa de suporte, permitindo uma vasta gama de aplicações. De notar que os preços aqui indicados não incluem os micrómetros Digimatic da Mitutoyo. Os micrómetros devem ser encomendados separadamente, se necessário.
Características: Guia de precisão BM-15: Base para medições exactas. A guia de precisão BM-15 é um componente central para medições exactas. É constituída por dois carros de guia: um bloqueável para o medidor Mitutoyo Digimatic e outro para a placa de montagem. Esta configuração permite um posicionamento flexível e medições rápidas e precisas. O fuso estacionário do relógio comparador é fixado diretamente na placa de montagem, o que garante uma precisão absoluta no eixo X. Como resultado, os valores de comprimento podem ser determinados sob o microscópio com a máxima exatidão.
Compatibilidade com sistemas de medição de ferramentas: A placa de suporte é idêntica às placas dos nossos sistemas de medição de ferramentas da série CT, o que permite a integração de acessórios como prismas de inserção ou o Concentricity Pro da Rollomatic. Também é possível montar o dispositivo de medição no nosso sistema de medição de ferramentas CT-6000-G (medição de cones).
Opção para adaptações personalizadas: Nós oferecemos suporte para adaptações personalizadas, fornecendo desenhos em PDF ou arquivos de passos da fixação e da placa adaptadora.
Expansibilidade: A unidade de medição pode ser usada com um estágio de rotação opcional, estágio de posicionamento ou mesa cruzada e é compatível com os microscópios de vídeo da série KITOZOOM e com o software de medição Metric para transferência de dados de valores de posição.
Várias configurações disponíveis: Oferecemos quatro configurações diferentes para atender a diferentes requisitos.
Versões disponíveis:

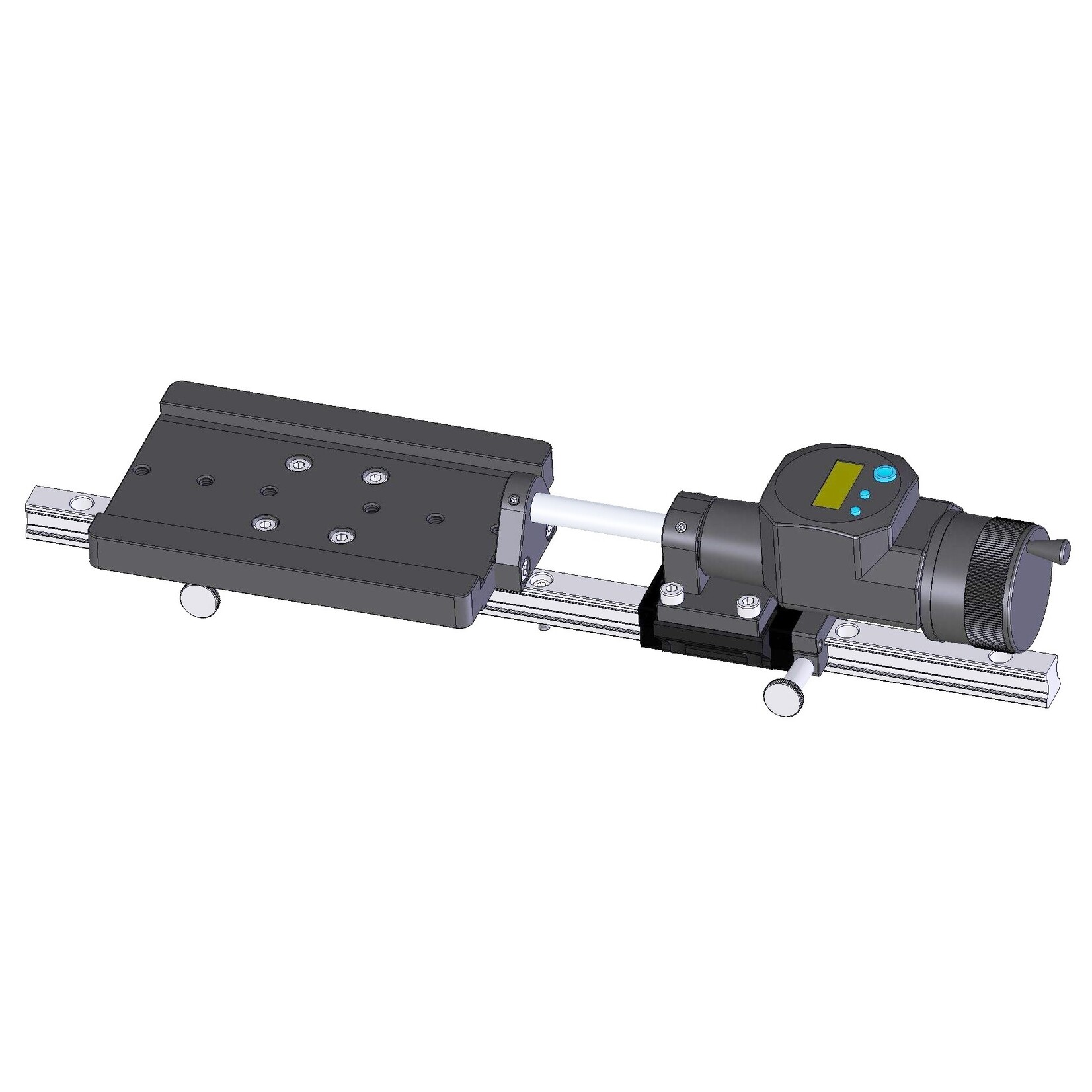

MT-X-50
- Sistema de medição de 1 eixo para comprimento de medição de 50 mm
- para um fuso de medição Mitutoyo Digimatic opcional
- montado numa guia de precisão BM-15

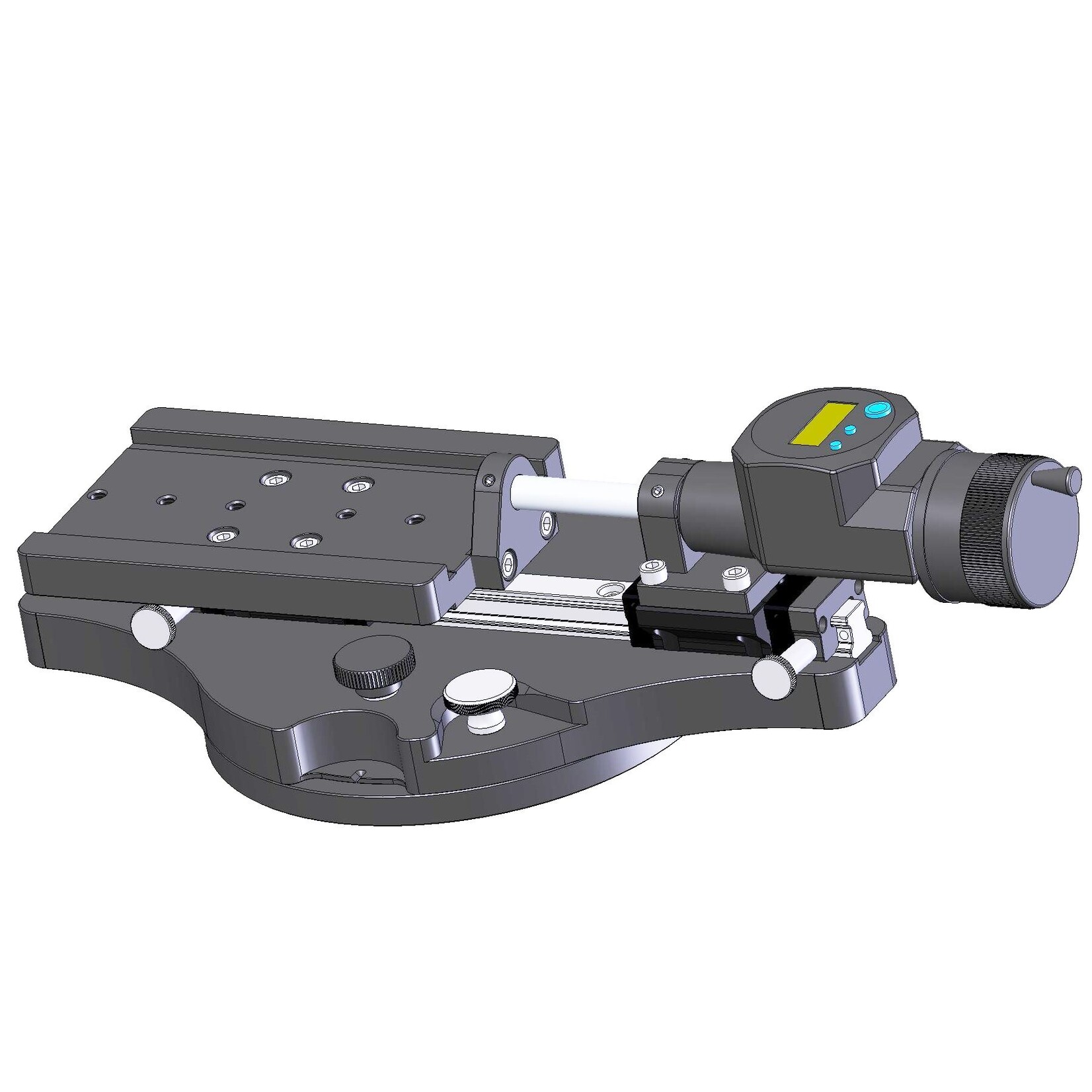

MT-X-50-ROT
- Sistema de medição de 1 eixo para 50 mm de comprimento de medição
- para fusos de medição Mitutoyo Digimatic opcionais
- montado na guia de precisão BM-15
- montado numa mesa rotativa com graduação de 1°
- pode ser ajustado a 90° em cada caso

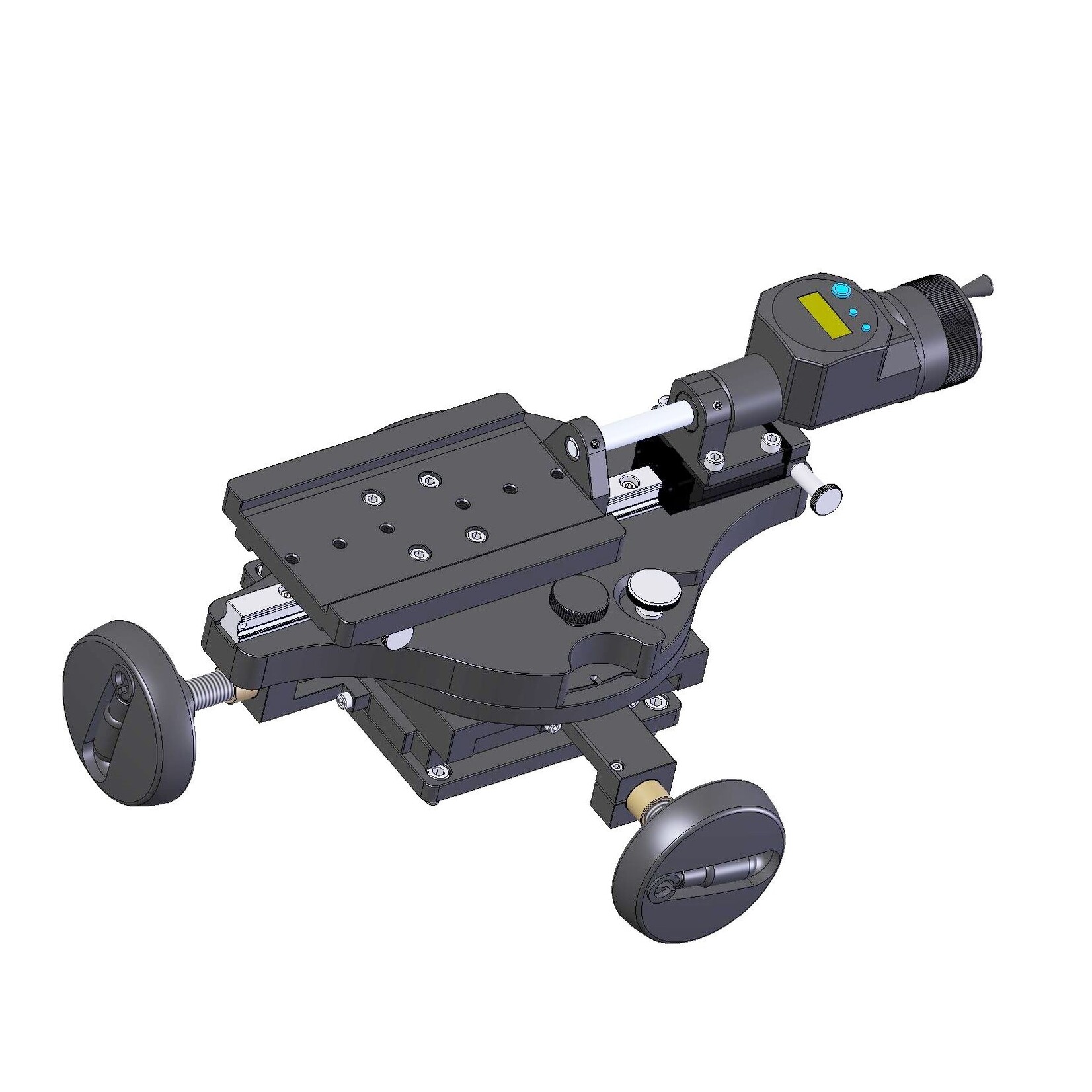

MT-X-50-ROT-SP
- Sistema de medição de 1 eixo para comprimento de medição de 50 mm
- para um fuso de medição Mitutoyo Digimatic opcional
- montado numa guia de precisão BM-15
- montado numa mesa rotativa com graduação de 1°
- pode ser ajustado a 90° em cada caso
- montado numa mesa cruzada 50 x 50 mm
- incl. dois fusos com passo de fuso de 1 mm para ajuste X e Y
- montado numa placa de montagem

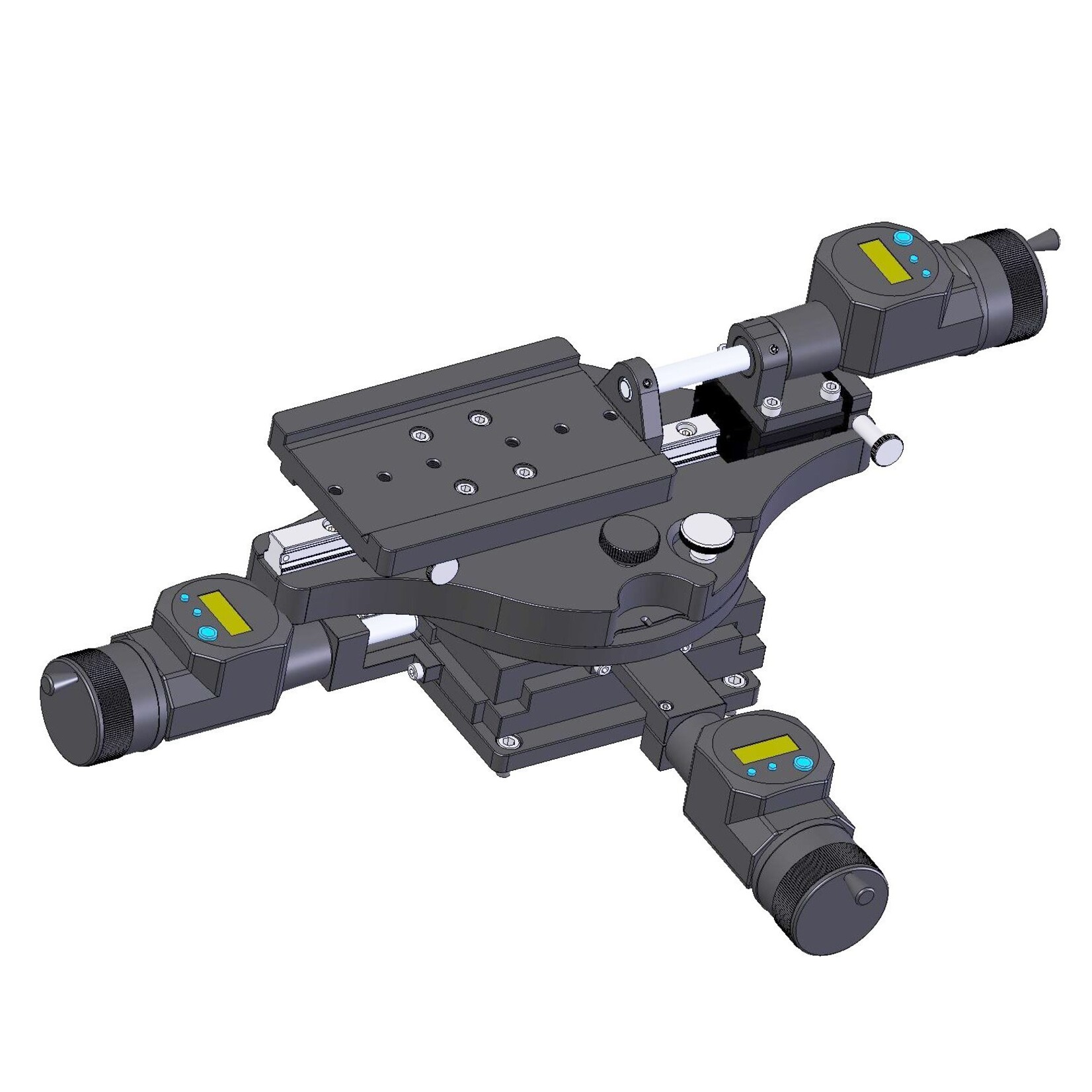

MT-X-50-ROT-MIT
- Sistema de medição de 1 eixo com comprimento de medição de 50 mm
- para três fusos de medição Mitutoyo Digimatic opcionais
- montado na guia de precisão BM-15
- montado numa mesa rotativa com graduação de 1°
- pode ser ajustado a 90° em cada caso
- Montado em mesa de medição transversal 50 x 50 mm
- montado em placa de montagem
O nosso dispositivo de medição de comprimentos e distâncias de precisão foi concebido para fornecer aos utilizadores uma solução fiável e personalizável para as suas aplicações de medição. Com a sua precisão e flexibilidade, suporta uma vasta gama de aplicações industriais e contribui para a eficiência e exatidão dos processos de fabrico. Note-se que os preços aqui indicados não incluem os micrómetros Mitutoyo Digimatic. Os micrómetros devem ser encomendados separadamente, se necessário.
