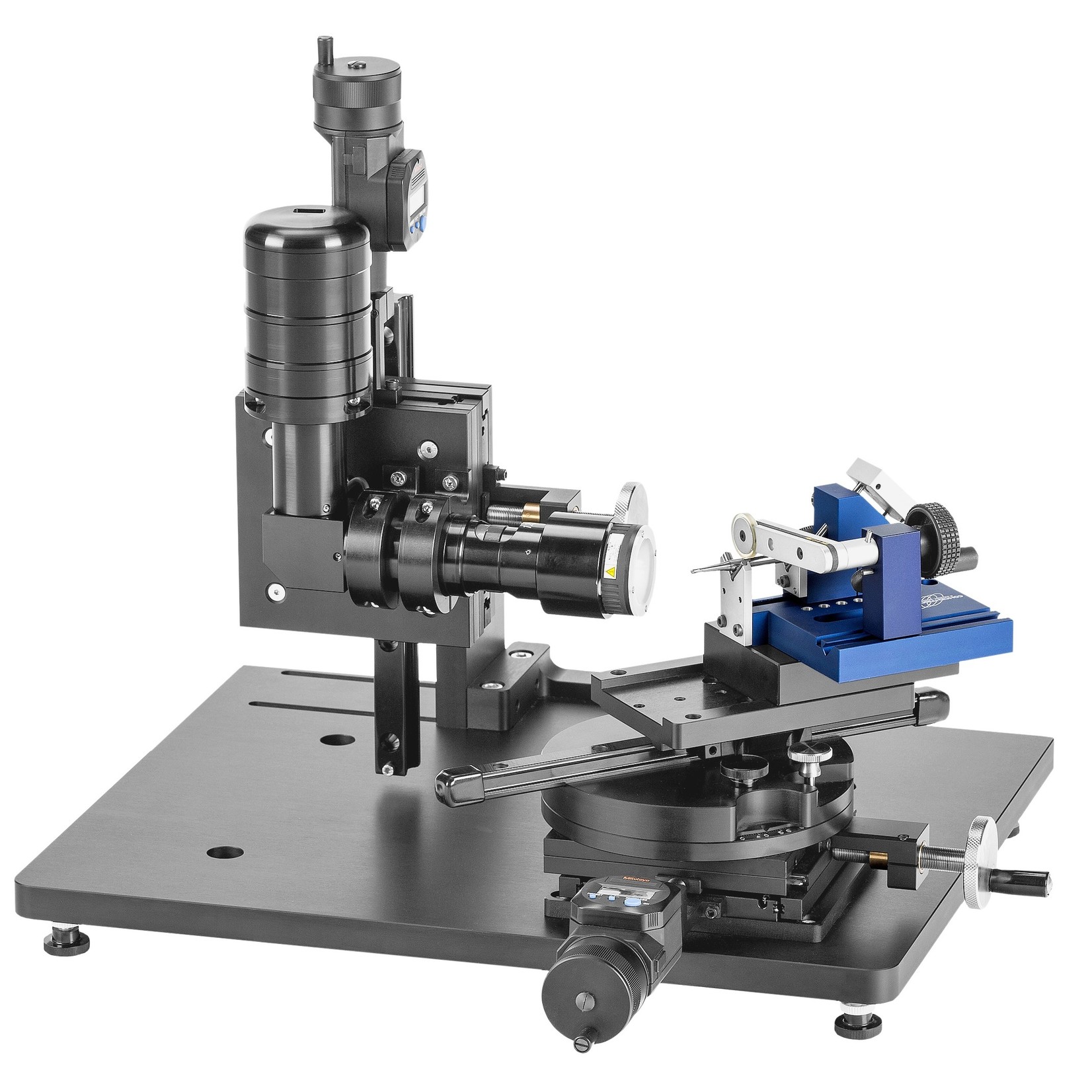

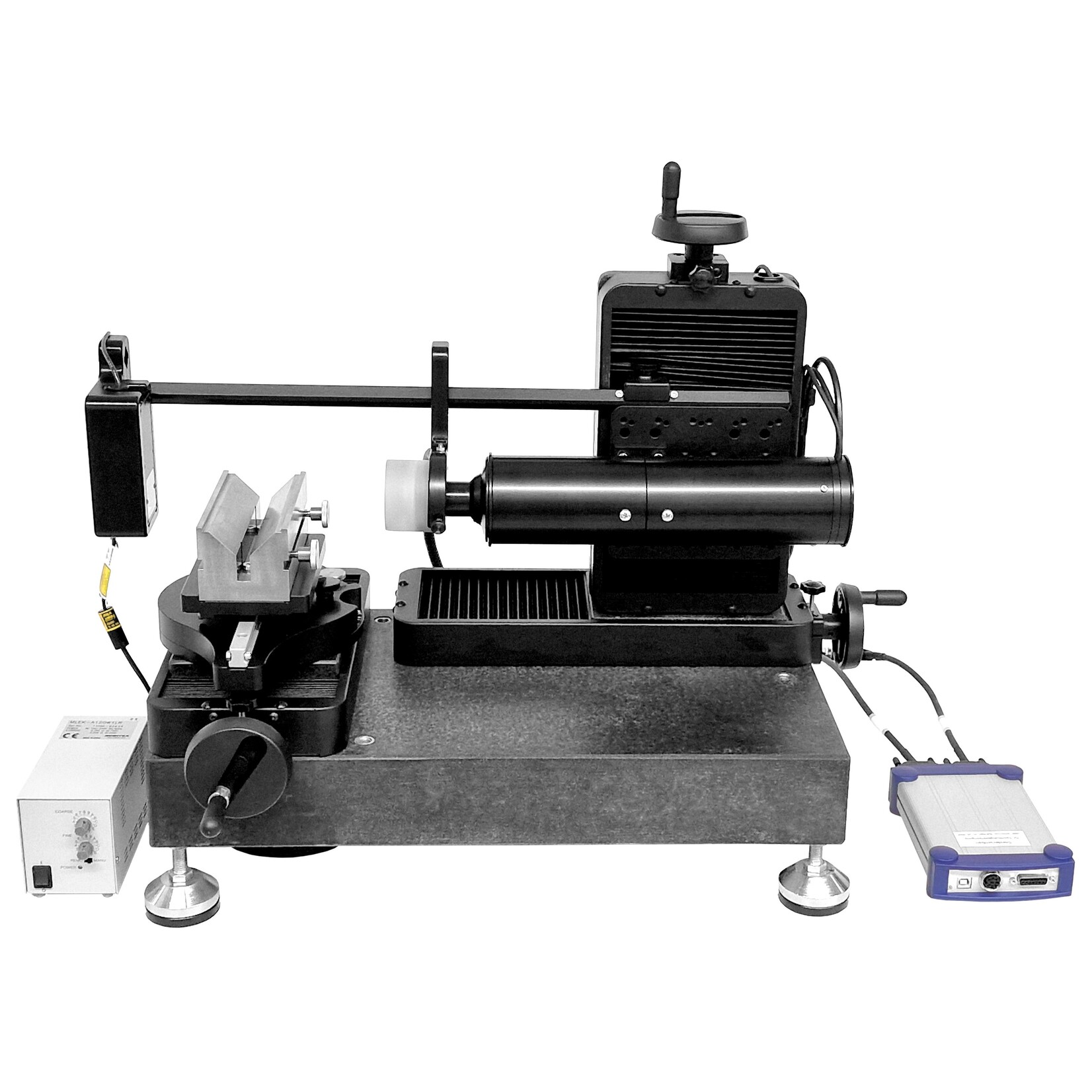

Una estación de medición variable para medir rápida y fácilmente microherramientas como brocas, brocas escalonadas y fresas. Basada en los sistemas de zoom de trama de la serie 12000, la CT-6000 está equipada con una óptica angular. La cámara USB 2.0 tiene una resolución de 1600 x 1200 píxeles. El sistema de cámaras, montado en la mesa de medición transversal vertical, puede desplazarse hacia la derecha con el dispositivo de sujeción. Esto permite trabajar con diferentes lentes de fijación, que reducen a la mitad o al doble los campos de visión de los siete niveles de zoom. La CT-6000 está equipada con dos etapas de medición transversal. La platina de medición transversal montada verticalmente está equipada con un reloj comparador digital de 50 mm en el eje Z. La etapa de medición transversal montada horizontalmente está equipada con otro comparador en el eje Y y en el eje X.
Los relojes comparadores digitales tienen una resolución de 0,001 mm. Para poder utilizar de forma óptima las funciones del software de medición Metric, como la evaluación del ángulo de inclinación o de holgura, los relojes de comparación del eje Z y del eje Y se leen a través de una interfaz y las coordenadas XY se calculan en el software de medición Metric.

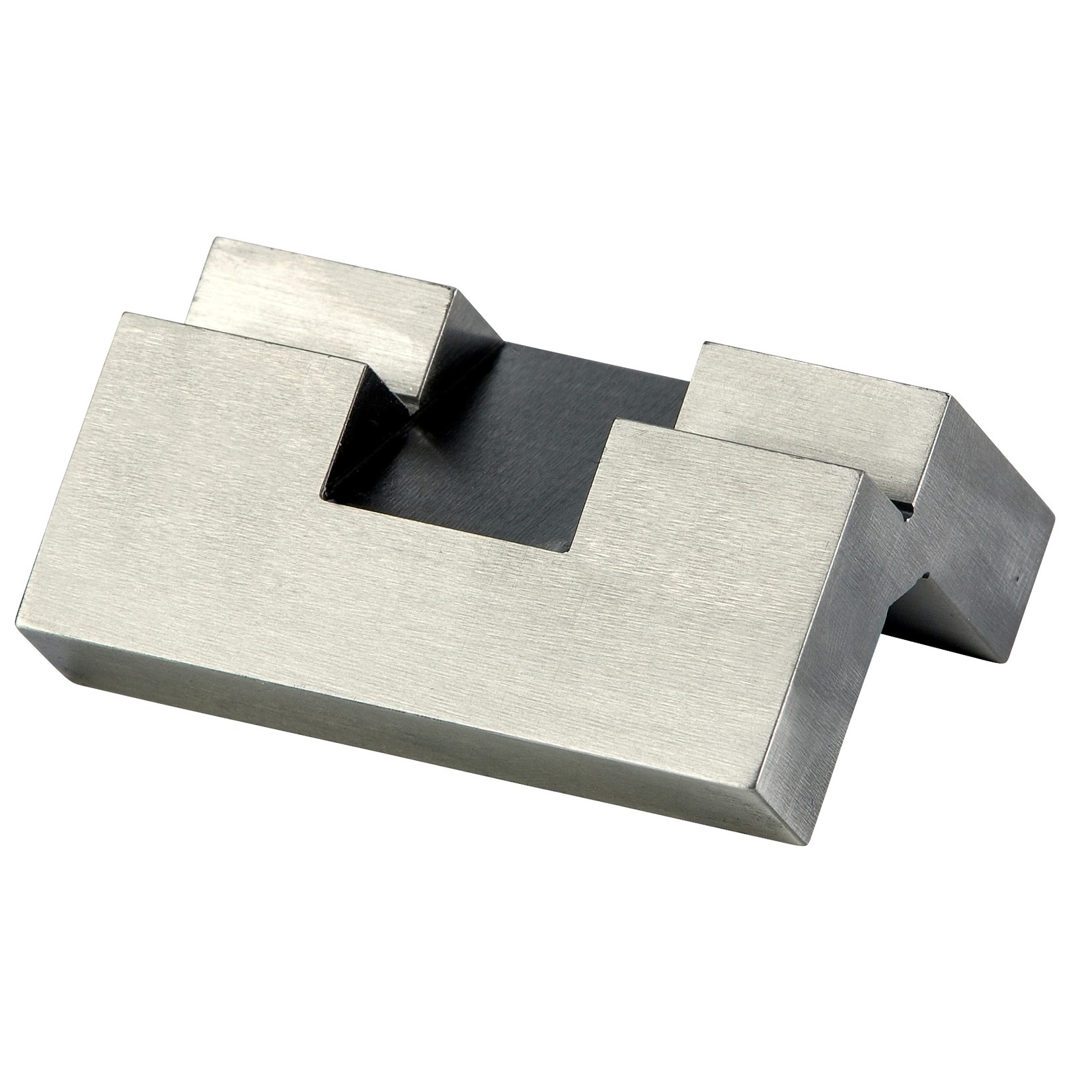

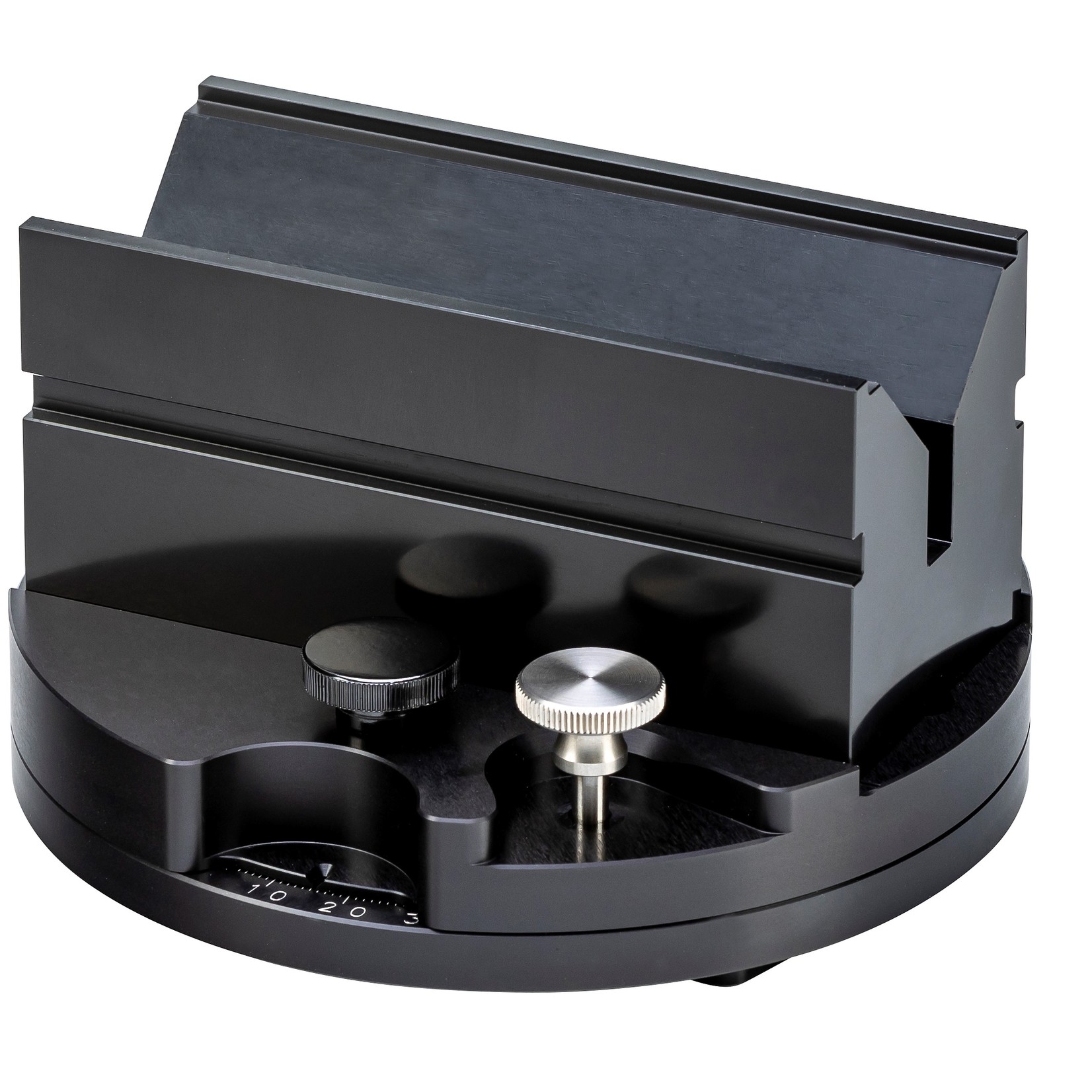

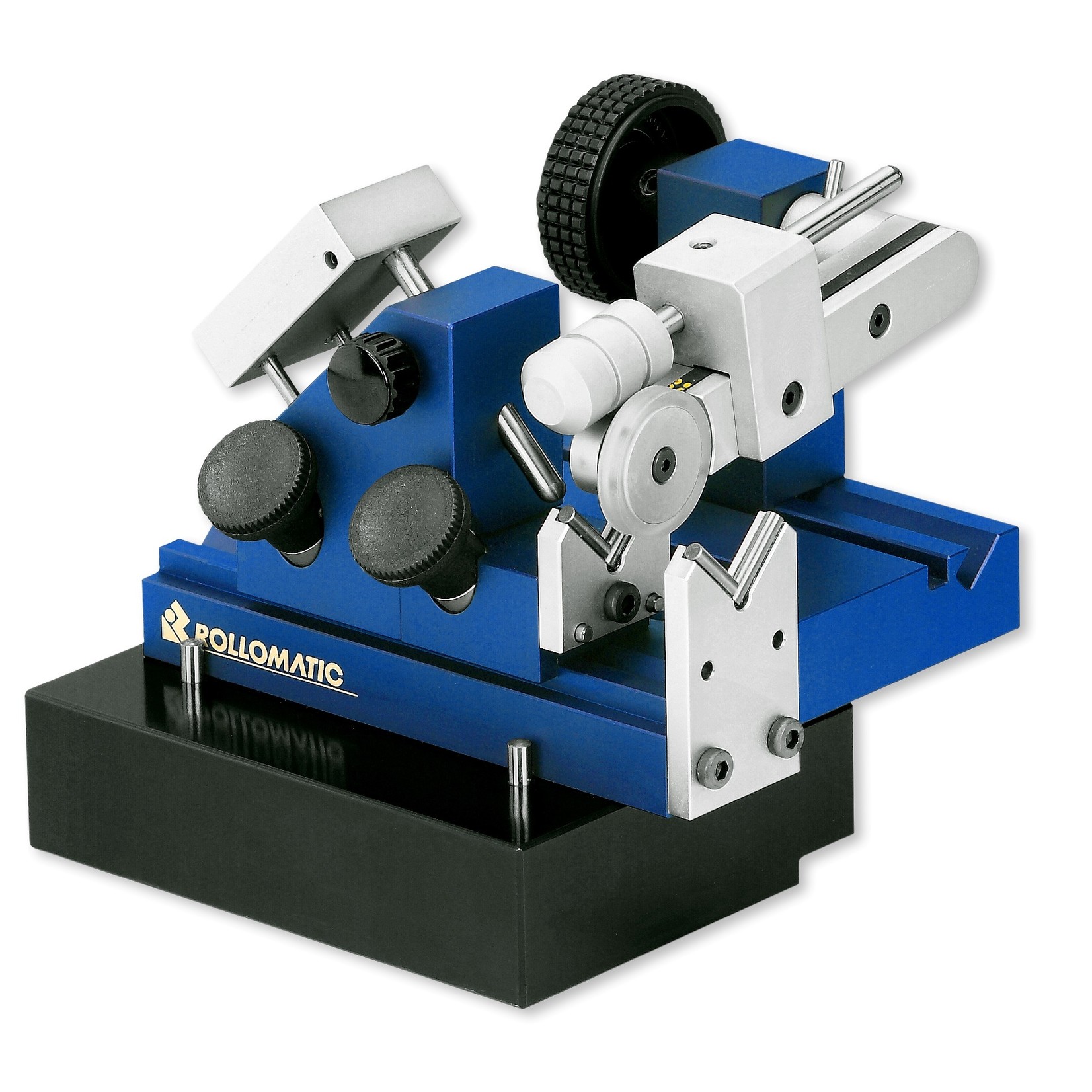

En la mesa de medición transversal montada horizontalmente se ha montado una mesa giratoria de ajuste continuo con una graduación de 240°. Esto permite la visión frontal, lateral y trasera de las herramientas. La guía de precisión integrada permite llevar los prismas de inserción de forma rápida y sencilla a la distancia de trabajo óptima. Se suministra de serie un prisma de 100 mm de longitud con prisma de inserción. Los prismas son de POM de alta calidad para evitar que se dañen las muestras. Como accesorio adicional se suministra un Rollomatic Concentricity Pro con placa adaptadora.

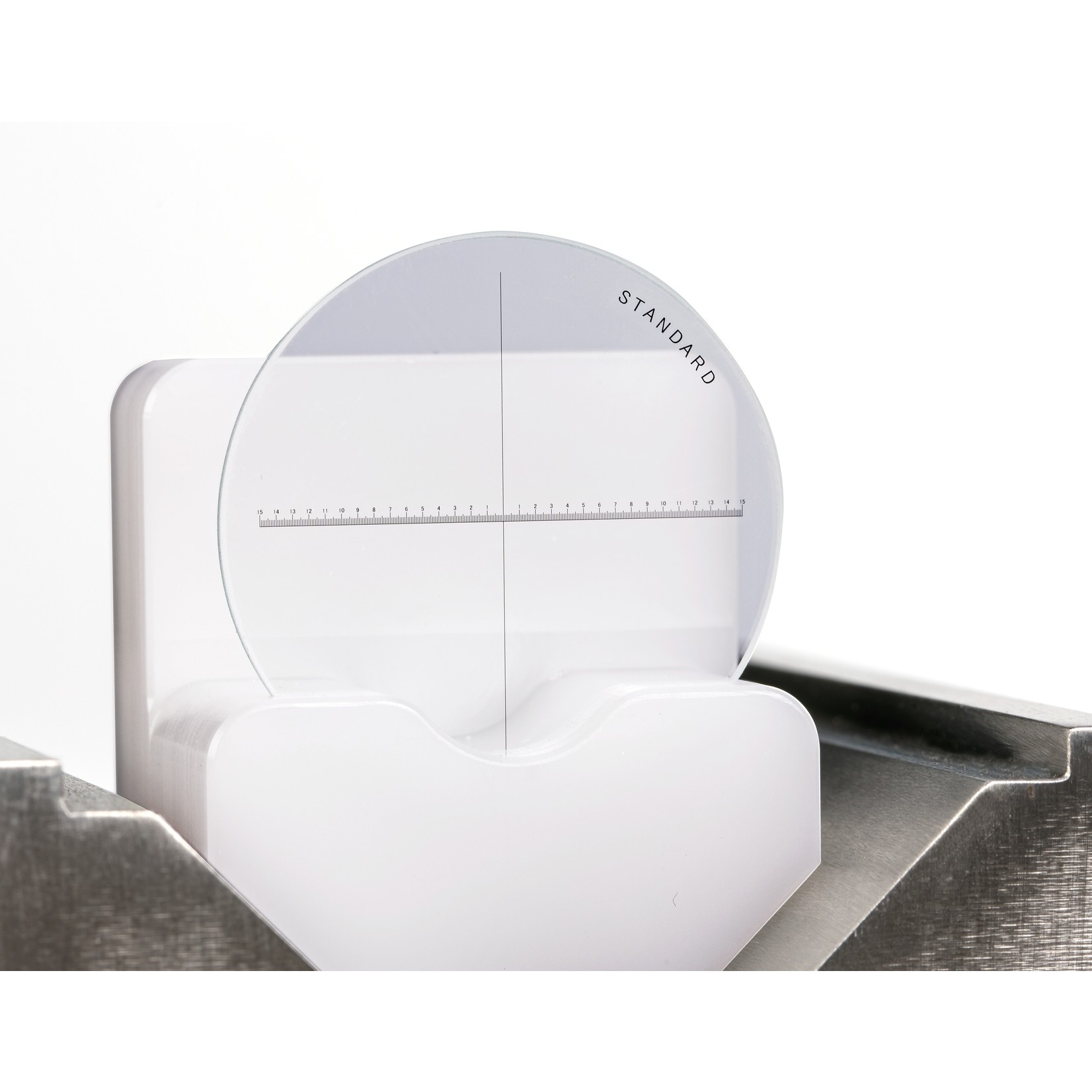

Si la CT-6000 se utiliza con un objetivo de fijación de 0,5x o sin objetivo de fijación, se incluye en el volumen de suministro una fuente de luz fría LED con luz anular de hendidura y difusor. Para la medición de herramientas muy pequeñas, se suministra el objetivo de fijación 1,5x o 2x en combinación con una luz anular LED especial para microherramientas. Para la medición con las funciones de procesamiento de imágenes del software de medición Metric, es necesaria una iluminación especial, que puede pedirse opcionalmente. Esta luz de fondo paralela en azul proporciona un contraste absolutamente nítido en los bordes de la herramienta. El software de medición Metric MT está incluido en el volumen de suministro, así como un disco de calibración con protocolo DAkkS.
Para usted, como cliente, no hay costes de seguimiento para las actualizaciones de software o la calibración del sistema. Las actualizaciones son siempre gratuitas y la calibración de los sistemas de medición es tan sencilla que puede realizarla usted mismo y ahorrarse un costoso contrato de mantenimiento.
