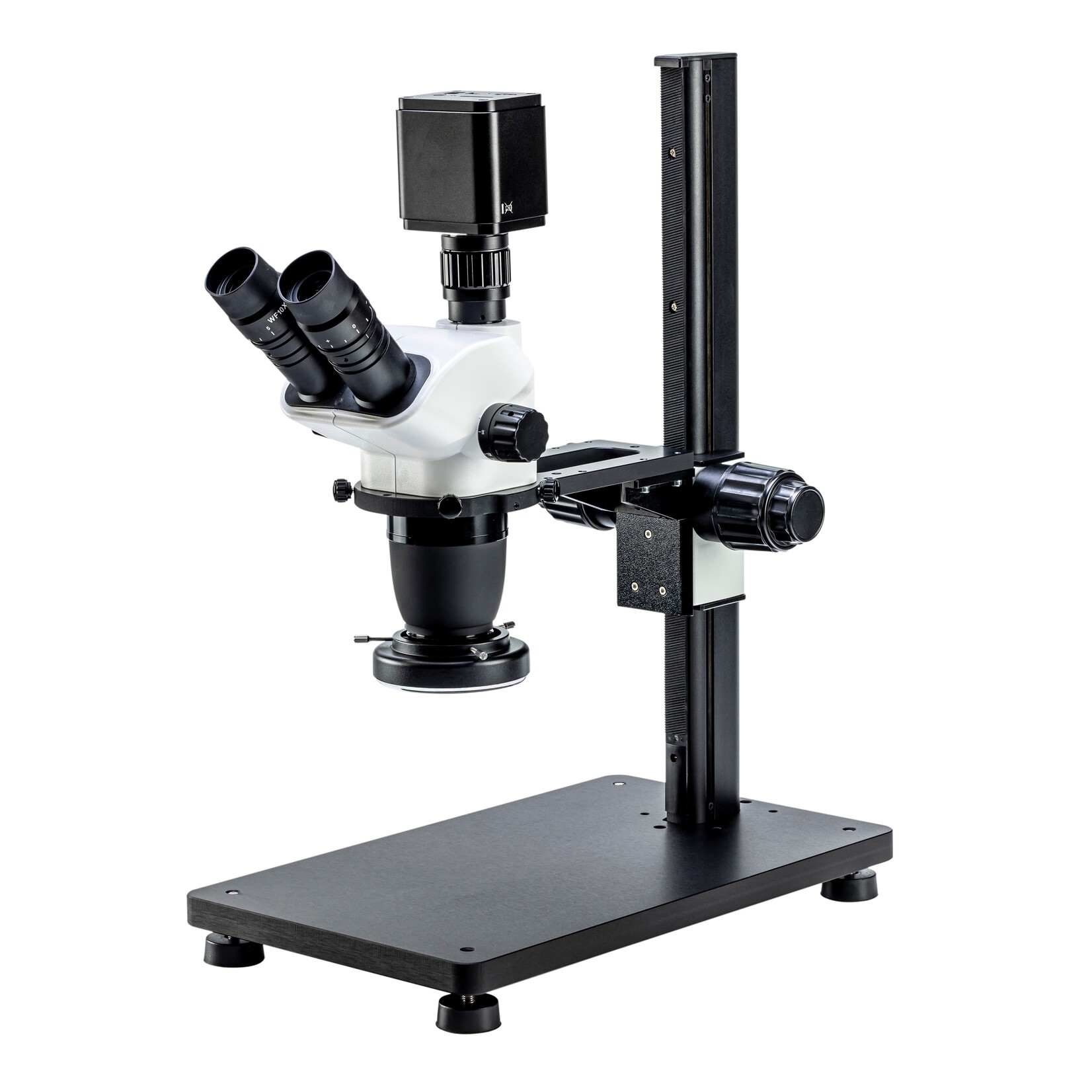

Precyzyjna kontrola wizualna części toczonych, frezowanych lub podzespołów elektronicznych często wymaga wyjątkowej głębi ostrości, której nie można w pełni uzyskać za pomocą samej kamery. Dlatego właśnie połączyliśmy zaawansowany mikroskop stereoskopowy z potężną kamerą HDMI KTIOCAM w trinokularze NEXIUS, aby zapewnić, że nawet najdrobniejsze szczegóły i struktury mogą być uchwycone z imponującą głębią ostrości.
Szybka inspekcja, szczególnie w zależności od materiału, jest znacznie bardziej ergonomiczna dzięki systemowi automatycznego ustawiania ostrości kamery w porównaniu do stałej inspekcji przy użyciu okularów. Jeśli wymagana jest dodatkowa głębia ostrości, użytkownicy mogą w każdej chwili skorzystać z okularów. KITOCAM umożliwia również szybkie zapisywanie obrazów i sekwencji wideo.
Aby sprostać wymaganiom większych części, używamy statywu KITO-10-HDMI, który w przeciwieństwie do konwencjonalnych statywów do mikroskopów stereoskopowych, oferuje rozszerzoną regulację wysokości 450 mm. Umożliwia to kontrolę większych części pod stereomikroskopem. Ponadto możliwe jest użycie specjalnego oświetlenia, takiego jak Sunflower, i nadal optymalne pozycjonowanie dużych części.
Obiektyw mocujący 0,5x jest już wliczony w cenę i zakres dostawy, ponieważ podczas korzystania ze specjalnego oświetlenia Sunflower wymagana jest większa odległość robocza między obiektywem a próbką.
System KITO-NEXIUS-HDMI jest dostępny z lub bez kamery HDMI i adaptera C-mount. W przypadku wyposażenia w oświetlenie, oferujemy system z prostym oświetleniem pierścieniowym LED z sekwencyjnym przełączaniem lub ze specjalnym oświetleniem Sunflower. Należy pamiętać, że oświetlenie nie jest wliczone w podane ceny i należy je zamówić osobno.
OPIS TECHNICZNY:
OKULARY:
NexiusZoom Evo jest dostarczany z parą okularów HWF 10x/ 23 mm.
GŁOWICA:
Głowica trinokularowa z tubusem nachylonym pod kątem 45°. Oba okulary z regulacją dioptrii ± 5. Odległość między źrenicami regulowana w zakresie od 54 mm do 75 mm. Głowica trinokularowa jest wyposażona w rozdzielacz wiązki ze stałą ścieżką światła (50:50). Modele NexiusZoom EVO są teraz wyposażone w ograniczniki zatrzaskowe. Te ograniczniki są ważne, gdy mikroskop ma być używany w połączeniu z kamerą USB 3.0 i oprogramowaniem pomiarowym (kalibracja stopni powiększenia w oprogramowaniu pomiarowym).
CELE:
NexiusZoom Evo jest wyposażony w plan achromatyczny obiektyw 1:8,4 z powiększeniem od 0,65x do 5,5x. Pole widzenia od 35,4 mm do 4,2 mm. Duża odległość robocza 110 mm.
ZAAWANSOWANE OBIEKTYWY:
0,3x / 0,4x / 0,75x / 1,5x i 2,0x są dostępne. Wszystkie soczewki są zabezpieczone przed grzybami.
DANE TECHNICZNE:
- Para okularów szerokopolowych HWF10x/23mm bez muszli ocznych
- Głowica trinokularowa z tubusami nachylonymi pod kątem 45
- Mocowanie dla opcjonalnego adaptera C-mount i kamery
- Regulacja dioptrii ± 5° na dwóch tubusach
- Odległość źrenicy regulowana w zakresie od 54 do 75 mm
- Obiektyw zmiennoogniskowy 0,65x do 5,5x
- Powiększenie od 6,5x do 55x z blokadą
- Pole widzenia od 35 mm do 4,2 mm
- Odległość robocza 110 mm
- Dodatkowy obiektyw 0,5x w zestawie
Odległość robocza i pole widzenia ze standardowymi okularami szerokokątnymi HWF 10x / 23 NexiusZoom Evo
|
Zoom
indication
|
Auxiliarylens 0.3x
WD 278 mm
|
Auxiliary lens 0.4x
WD 220 mm
|
Auxiliary lens
0.5x
WD 183 mm
|
Auxiliary lens
0.75x
WD 105 mm
|
Objective1x (standard)
WD 110 mm
|
Auxiliary lens
1.5x
WD 53 mm
|
Auxiliary lens
2x
WD 34 mm
|
| |
Total
mag.
|
FoV
in mm
|
Total
mag.
|
FoV
in mm
|
Total
mag.
|
FoV
in mm
|
Total
mag.
|
FoV
in mm
|
Total
mag.
|
FoV
in mm
|
Total
mag.
|
FoV
in mm
|
Total
mag.
|
FoV
in mm
|
|
0.65
|
1.95
|
117.9
|
2.6
|
88.5
|
3.25
|
70.8
|
4.9
|
47.2
|
6.5
|
35.4
|
9.8
|
23.6
|
13.0
|
17.7
|
|
1.0
|
3.0
|
76.7
|
4.0
|
57.5
|
5.0
|
46.0
|
7.5
|
30.7
|
10.0
|
23.0
|
15.0
|
15.3
|
20.0
|
11.5
|
|
1.5
|
4.5
|
51.1
|
6.0
|
38.3
|
7.5
|
30.7
|
11.3
|
20.4
|
15.0
|
15.3
|
22.5
|
10.2
|
30.0
|
7.7
|
|
2.0
|
6.0
|
38.3
|
8.0
|
28.8
|
10.0
|
23.0
|
15.0
|
15.3
|
20.0
|
11.5
|
30.0
|
7.7
|
40.0
|
5.8
|
|
2.5
|
7.5
|
30.7
|
10.0
|
23.0
|
12.5
|
18.4
|
18.8
|
12.3
|
25.0
|
9.2
|
37.5
|
6.1
|
50.0
|
4.6
|
|
3.0
|
9.0
|
25.6
|
12.0
|
19.2
|
15.0
|
15.3
|
22.5
|
10.2
|
30.0
|
7.7
|
45.0
|
5.1
|
60.0
|
3.8
|
|
3.5
|
10.5
|
21.9
|
14.0
|
16.4
|
17.5
|
13.1
|
26.3
|
8.8
|
35.0
|
6.6
|
52.5
|
4.4
|
70.0
|
3.3
|
|
4.0
|
12.0
|
19.2
|
16.0
|
14.4
|
20.0
|
11.5
|
30.0
|
7.7
|
40.0
|
5.8
|
60.0
|
3.8
|
80.0
|
2..9
|
|
4.5
|
13.5
|
17.0
|
18.0
|
12.8
|
22.5
|
10.2
|
33.8
|
6.8
|
45.0
|
5.1
|
67.5
|
3.4
|
90.0
|
2.6
|
|
5.0
|
15.0
|
15.3
|
20.0
|
11.5
|
25.0
|
9.2
|
37.5
|
6.1
|
50.0
|
4.6
|
75.0
|
3.1
|
100.0
|
2.3
|
|
5.5
|
16.5
|
13.9
|
22.0
|
10.5
|
27.5
|
8.4
|
41.3
|
5.6
|
55.0
|
4.2
|
82.5
|
2.8
|
110.0
|
2.1
|
