Disco de calibração para microscópios – escala de referência para verificação e recalibração de microscópios de medição
Finalidade de um disco de calibração para microscópios:
Para verificar e calibrar microscópios de medição, é utilizado um disco de calibração (micrómetro de platina). Este serve como uma medida de referência precisa, com a ajuda da qual a precisão de medição de um microscópio pode ser verificada e, se necessário, reajustada.
Os discos de calibração são utilizados especialmente em microscópios de medição monoculares e binoculares, bem como em videomicroscópios com software de medição.
Ao contrário das lupas de medição clássicas, não é possível emitir um certificado de calibração direto para a escala integrada nestes microscópios. Em vez disso, a verificação metrológica é realizada através de um objeto de referência externo certificado.
Por que os microscópios não podem ser calibrados diretamente
Diferença entre lupas de medição e microscópios de medição
As lupas de medição com escala integrada – por exemplo, o modelo 1983 – são uma representação física da medida na escala 1:1.
A distância entre duas linhas da escala é, por exemplo:
100 µm ± tolerância de fabrico
Como estas escalas representam um comprimento real, podem ser medidas diretamente num laboratório de calibração. As desvios medidos são então documentados num certificado de calibração ou certificado DAkkS com referência a padrões nacionais.
Particularidade da escala ocular no microscópio
Nos microscópios de medição, a situação é fundamentalmente diferente.
A escala encontra-se aqui na ocular do microscópio e faz parte do sistema ótico. Esta chamada escala ocular não representa uma medida de comprimento real na escala 1:1.
O comprimento efetivo de uma divisão da escala no objeto resulta apenas da interação de vários parâmetros óticos:
- Distância focal e ampliação da objetiva
- Imagem intermediária no tubo
- Posição da escala ocular no caminho do feixe
- Ampliação total do sistema do microscópio
A divisão da escala ocular corresponde, portanto, apenas no foco do microscópio a um comprimento real definido no espaço do objeto (por exemplo, 10 µm ou 20 µm). O comprimento medido é, portanto, uma propriedade de todo o sistema ótico e não exclusivamente da escala em si. Por esse motivo, uma escala ocular não pode ser calibrada ou certificada como escala de comprimento independentemente do microscópio. Além disso, a desmontagem da escala para medição separada não está prevista na construção e exigiria condições semelhantes às de uma sala limpa devido aos requisitos de limpeza necessários.
Calibração de microscópios com um disco de calibração certificado

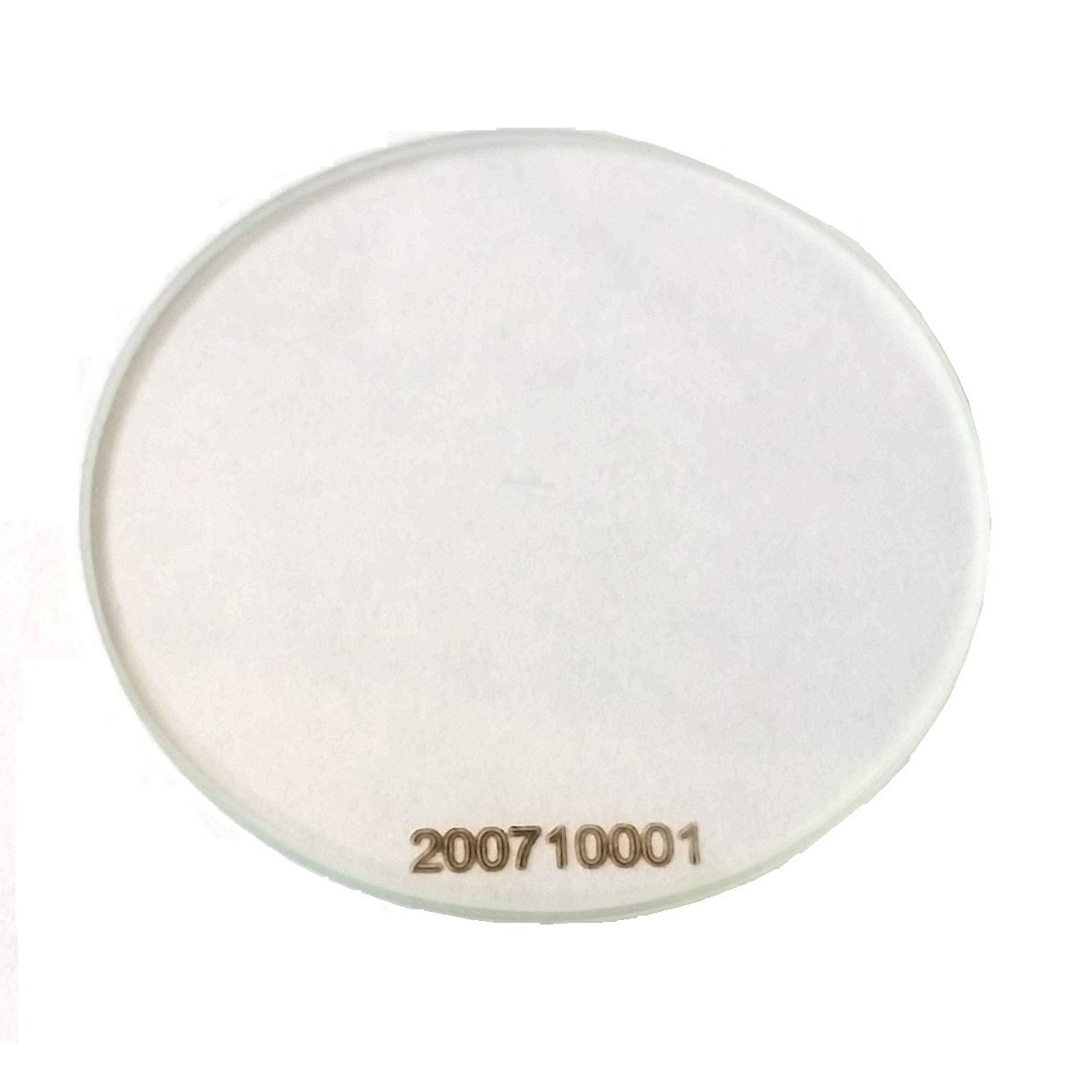

Para a verificação metrologicamente correta de um microscópio, é utilizado um disco de calibração certificado (micrómetro de platina). Este consiste numa escala de referência de alta precisão com distâncias entre linhas conhecidas, por exemplo:

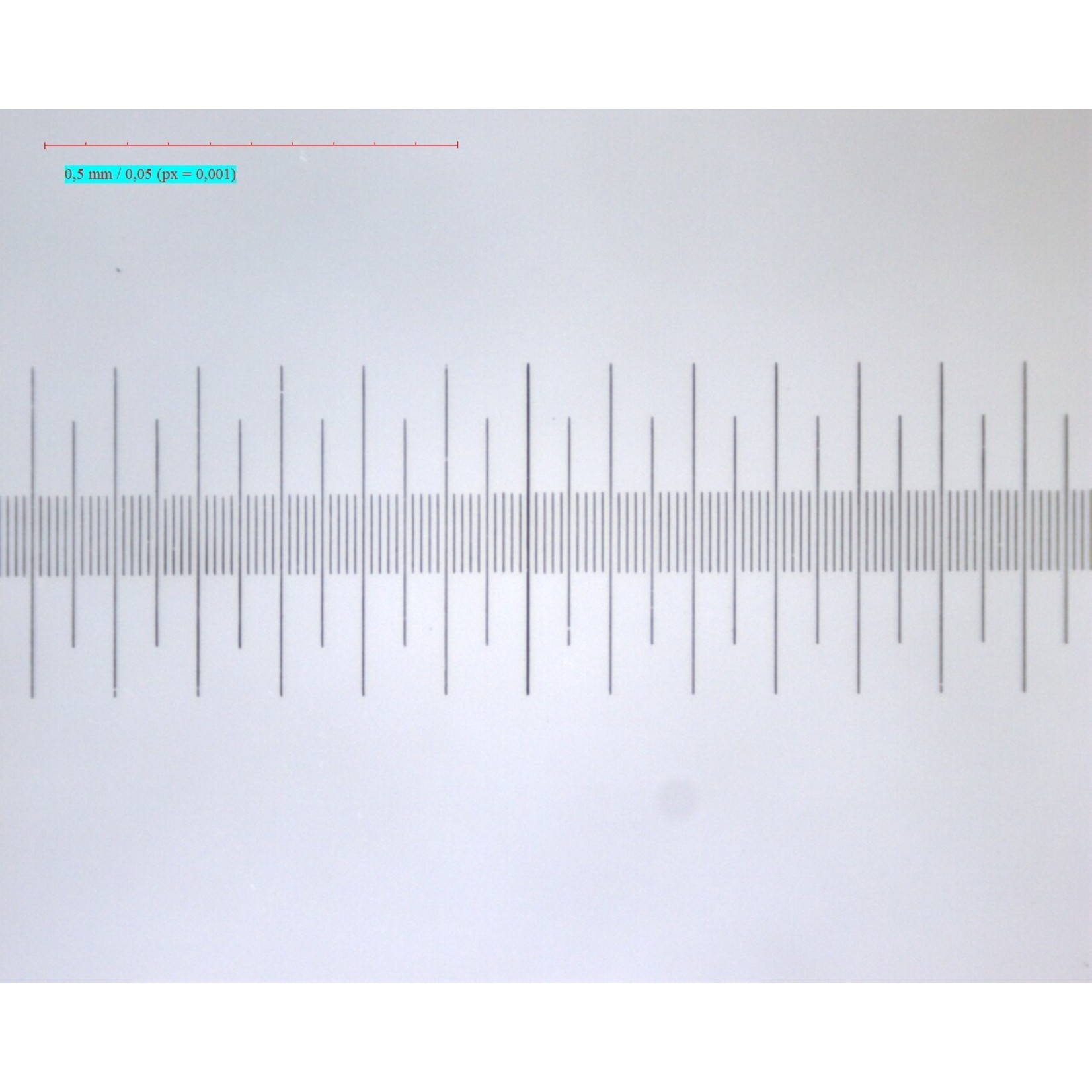

Escala de calibração S-1983-001 com divisão de 10 µm
A escala é medida num laboratório de calibração acreditado e fornecida com um certificado de calibração – idealmente com acreditação DAkkS.
São determinados os seguintes valores:
- distância real entre linhas
- desvio de medição
- incerteza de medição
- traçabilidade a padrões nacionais
Assim, o disco de calibração serve como meio de teste de referência rastreável para a calibração de microscópios.
Aplicação do disco de calibração
Para verificar o microscópio, o disco de calibração é posicionado na mesa do objecto e focado sob o microscópio.
Através da comparação entre:
- a divisão da escala do microscópio
- e a distância entre linhas certificada da escala de referência
é possível determinar se o microscópio funciona dentro da desvio de medição admissível. No caso de microscópios de vídeo ou sistemas de medição digitais, nesta etapa é adicionalmente calibrado o software de medição, armazenando a distância de referência conhecida como fator de escala no sistema.
Documentação da verificação do microscópio
A verificação do microscópio é normalmente documentada num protocolo de calibração interno ou num certificado de verificação.
O conteúdo típico de um certificado de calibração é o seguinte:
- Designação e tipo do microscópio verificado (por exemplo, microscópio PEAK tipo 2034-100)
- Pontos de medição e distâncias da escala verificadas
- Desvios de medição determinados
- Número de série do meio de verificação de referência (disco de calibração)
- Número de série do microscópio testado
- Nome do testador
- Data da verificação
- Condições ambientais (temperatura e humidade do ar)
- Referência ao certificado de calibração do meio de teste de referência
- Data da próxima recalibração
Pode encontrar um modelo de tal certificado de calibração no link abaixo.
Discos de calibração para microscópios – modelos disponíveis
Se pretender encomendar um disco de calibração para verificar ou calibrar o seu microscópio, podemos oferecer-lhe dois modelos diferentes:
- S-001-S (sem protocolo DAkkS)
- S-001-S-DAkkS (com protocolo DAkkS)
