KITOTEC Kitozoom com câmara HDMI e autofocus

Número do artigo: KITO 10-HDMI
€2.700,00 *

* Preço sem IVA - mais Custos de transporte

Zoom microscópio vídeo para inspecção visual e controlo de qualidade sem PC. A câmara HDMI com foco automático e 1920 x 1080 pixels oferece ampliações de 8x a 450x.

Em inventário (3) (Prazo de entrega: Imediatamente disponível)

O que caracteriza um bom videomicroscópio?

Quais critérios aplicamos na escolha? São estes os requisitos, que o videomicroscópio precisa atender: Imagens excelente, operação simples, profundidade de campo, ampla área de zoom, boa iluminação, um eficiente software de medição, a mesa de medição cruzada adequada à tarefa de medição, e: uma excelente relação custo-benefício!

Os três modelos da série KITOZOOM HDMI oferecem exatamente essas propriedades

Para diminuir a dificuldade de escolha, informamos primeiro sobre as propriedades técnicas e a operação da óptica. No seguinte, descrevemos os três modelos padrão bem como as possíveis opções. Os requisitos em relação à óptica, iluminação, suporte e mesa de medição cruzada resultam da tarefa de inspeção ou medição. Nessa ocasião, é necessário prestar atenção para utilizar uma ampliação maior, orientada para a tarefa de medição exigida. Caso as informações seguintes não forem suficientes para que você possa escolher o sistema ou encontrar os componentes adequados, entre em contato conosco. Estamos à sua inteira disposição para ajudar a compor o modelo mais adequado.

KITOZOOM: Óptica e câmera HDMI

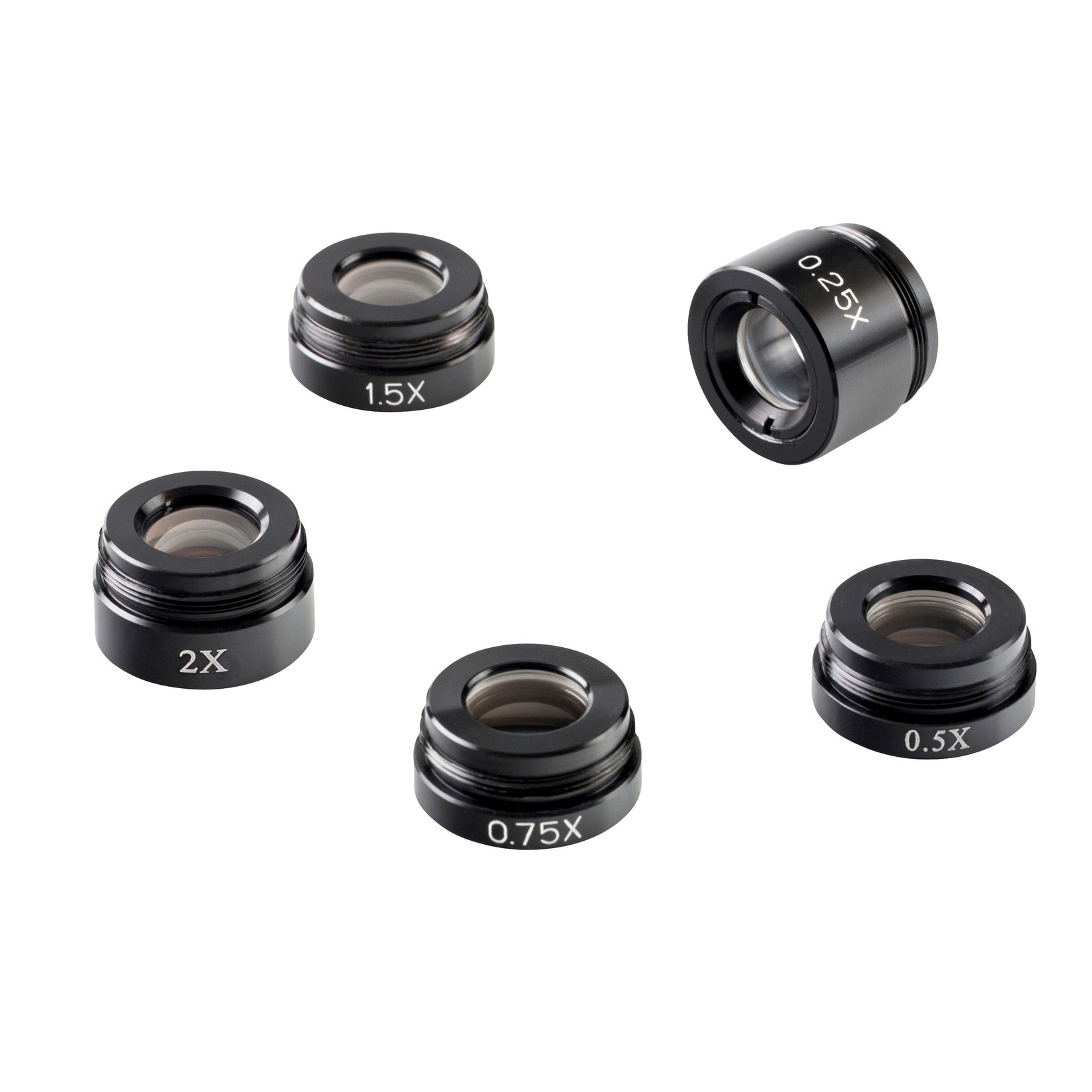

Um sistema de zoom consiste dos seguintes componentes: Unidade de zoom com ampliação óptica 6,5x, adaptador, lente frontal e adaptador C-Mount. Além disso, a câmera HDMI KITOCAM com função autofoco. Você não precisa de um PC adicional, a câmera pode ser conectada diretamente a um monitor de PC com entrada HDMI. Uma vantagem significativa do sistema de zoom com encaixes consiste no fato de que a distância de trabalho (extremo da objetiva ao objeto) não precisa ser alterada dentro de uma área de zoom. A distância é ajustada no nível máximo de ampliação e, então, permanece para a área completa de zoom. O escopo de fornecimento do KITOZOOM inclui uma lente frontal 0,5x adicional. Desta forma, você obtém duas áreas de zoom, o que é plenamente suficiente em 95% dos casos. Quatro lentes frontais 0,25x, 0,75x, 1,5x e 2,0x estão disponíveis para campos de visão ou ampliações maiores.

Esta câmara autofocus é uma câmara CMOS com múltiplas interfaces (HDMI + WLAN + cartão SD) e função autofocus. O chip da câmara é um sensor Sony CMOS com desempenho ultra-elevado. HDMI e WLAN são utilizados como interfaces de transferência de dados para um ecrã HDMI ou computador. Uma imagem nítida pode ser facilmente obtida através da saída HDMI utilizando a função de focagem automática incorporada. A focalização manual através do botão de ajuste grosseiro/fino no microscópio não é, portanto, necessária na maioria dos casos. A opção adicional de transferir a imagem para um PC via WLAN é muito conveniente. O software necessário para o PC está incluído no âmbito da entrega.



Com lente de fixação 0,25x:
Campo de visão: 60 mm - 9 mm
Distância de trabalho: 310 mm
Ampliação: 8x a 54x (no monitor de 24")

Com lente de fixação 0,5x:
Campo de visão: 30 mm - 4,5 mm
Distância de trabalho: 170 mm
Ampliação: 15x a 105x (no monitor de 24")

Com lente de fixação 0,75x:
Campo de visão: 20 mm - 3 mm
Distância de trabalho: 116 mm
Ampliação: 25x a 160x (no monitor de 24")

Sem lente de fixação:
Campo de visão: 15 mm - 2 mm
Distância de trabalho: 85 mm
Ampliação: 30x a 215x (no monitor de 24")

Com lente de fixação 1,5x:
Campo de visão: 10 mm - 1,5 mm
Distância de trabalho: 47 mm
Ampliação: 50x a 330x (no monitor de 24")

Com lente de fixação 2,0x:
Campo de visão: 7 mm - 1 mm
Distância de trabalho: 27 mm
Ampliação: 80x a 450x (no monitor de 24")



KITO 10-HDMI

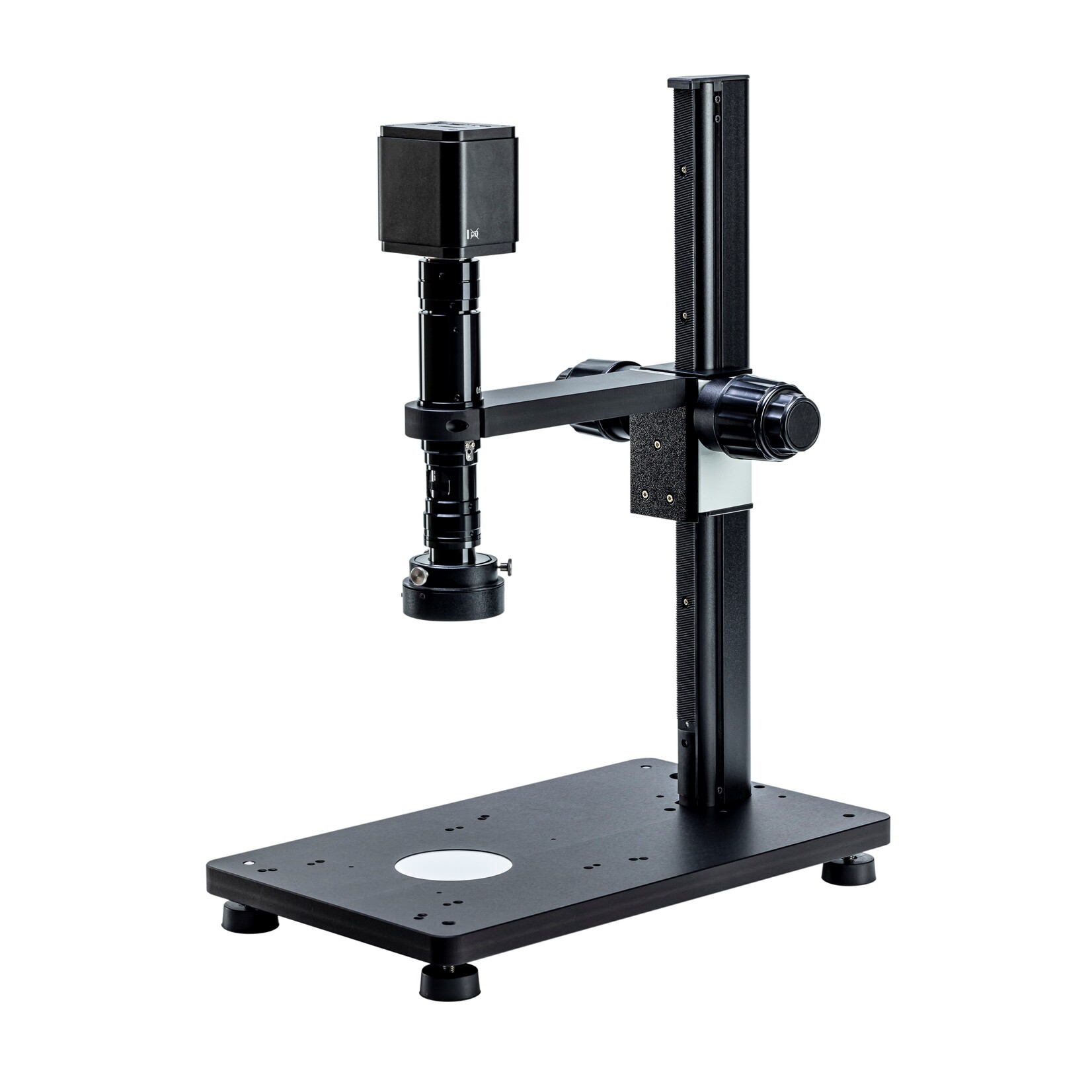

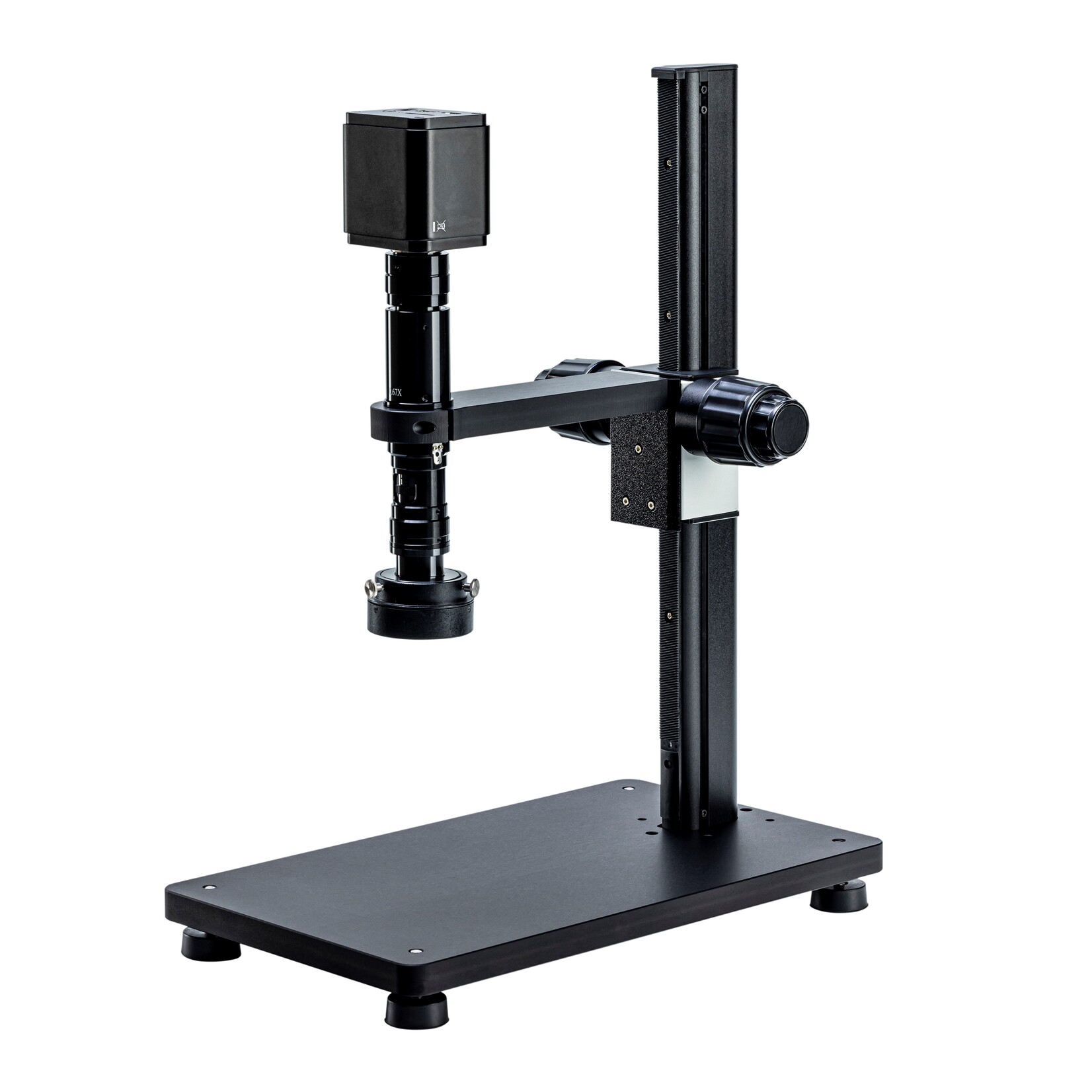

O modelo KITO 10-HDMI consiste de uma unidade de zoom KITOZOOM com câmera HDMI, uma lâmpada anular LED com atenuação, o ajuste de altura mediante sistema de cremalheira, que oferece um ajuste rápido e preciso, bem como a placa de base. Esta placa com 400 x 250 mm é fabricada em alumínio faceado e anodizado de 20 mm. Os pés de apoio da placa de base podem ser ajustados e fixados individualmente na altura. Peso: 10 kg, Dimensões: 400 x 250 x 550 mm - 670 mm.

Escopo de fornecimento do KITO 10-HDMI:

Videomicroscópio série KITOZOOM
Nº de pedido KITO 10-HDMI
KITOZOOM - Zoom de encaixes em seis níveis
- Lâmpada anular LED com bloco de alimentação, dimerizável
- com lente frontal 0,5x
- placa de base 400 x 250 mm
- duas áreas de zoom - doze níveis de zoom
- câmera HDMI 1920 x 1080 pixel com autofoco



KITO 30-HDMI

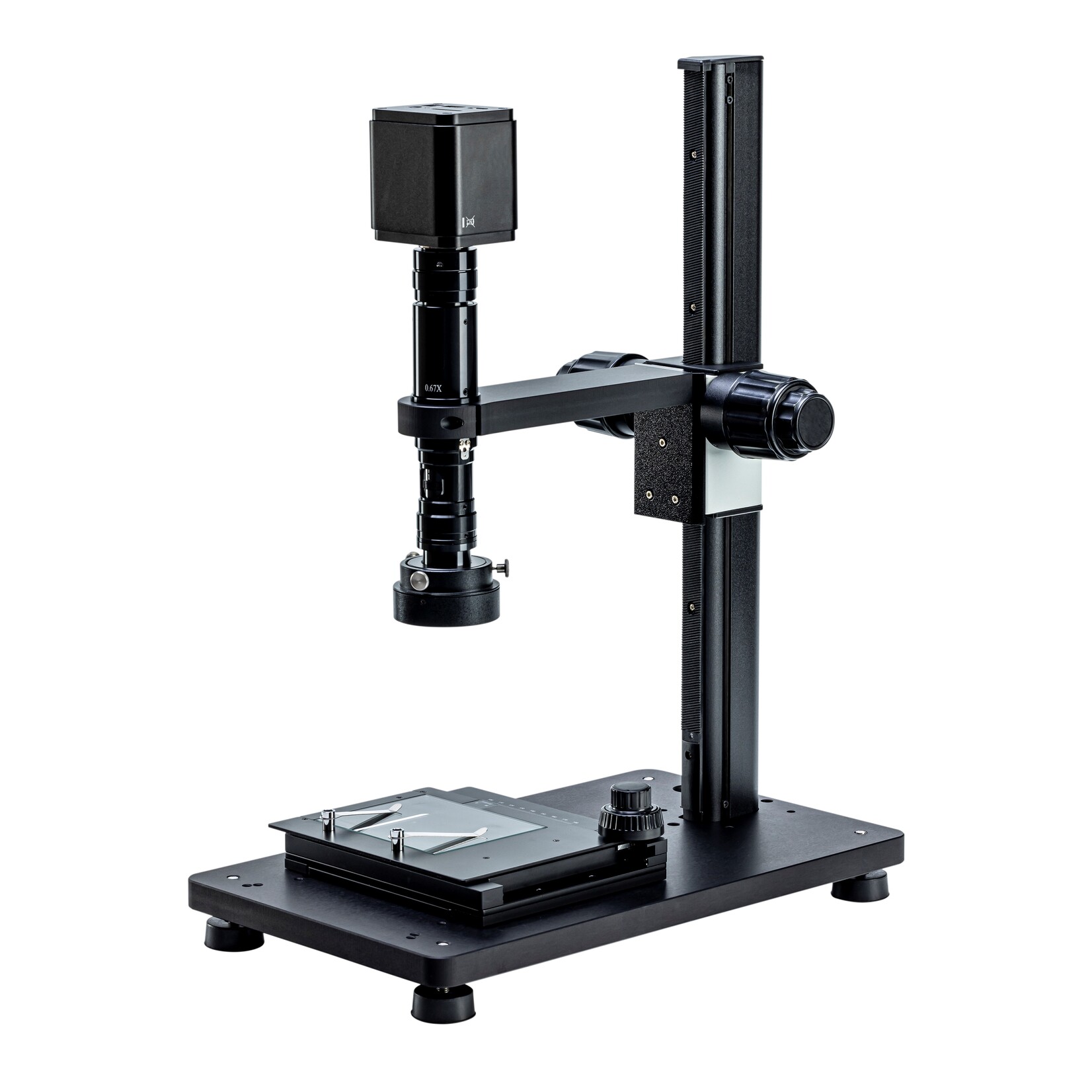

O modelo KITO 30-HDMI é uma configuração com uma mesa de medição cruzada de 50 x 50 mm e dois fusos de medição digitais (Mitutoyo Digimatic). Na produção ou no controle de qualidade frequentemente nos deparamos com tarefas de medição que exigem apenas uma medição de distância simples, porém, precisa. A câmera HDMI KITOCAM tem condições de exibir retículos em diversas cores e espessuras. O retículo possibilita um posicionamento preciso do ponto zero. Em seguida, o medidor é zerado e a mesa cruzada é deslocada por meio do medidor, o valor é lido depois de determinar o ponto limite com o retículo. Os medidores dispõem de uma saída de dados, desta forma, os valores podem ser transmitidos com segurança por meio de uma interface opcional.

Observe que esta configuração apresenta uma precisão de ± 5 µm ao longo dos 50 x 50 mm. Alternativamente é possível utilizar uma mesa de medição cruzada com sistema SCD, que oferece uma precisão de ± 2 µm. Peso: 12 kg, dimensões: 580 x 400 x 550 mm - 670 mm.

Escopo de fornecimento do KITO 30-HDMI:

Videomicroscópio série KITOZOOM
Nº de pedido KITO 30-HDMI
KITOZOOM - Zoom de encaixes em seis níveis
- lâmpada anular LED e luz inferior com bloco de alimentação, dimerizável
- com lente frontal 0,5x
- placa de base com mesa de medição cruzada 50 x 50 mm
- incl. dois medidores Mitutoyo
- duas áreas de zoom - doze níveis de zoom
- câmera HDMI 1920 x 1080 pixel com autofoco



KITO 40-HDMI

O modelo KITO 40-HDMI é uma configuração completa com uma mesa de posicionamento separadamente ajustável na altura. O intervalo de ajuste é de 80 x 60 mm. O ajuste fino para a altura é realizado por meio da unidade da mesa cruzada. Para posicionamentos simples e rápidos de peças pequenas, o KITO 40-HDMI é a solução ideal. Opcionalmente oferecemos uma mesa rotativa para o KITO 40-HDMI, que é simplesmente inserida na abertura da mesa cruzada. Nesse caso, a placa de vidro da mesa cruzada é utilizada para a mesa rotativa. No entanto, salientamos que, para tarefas de posicionamento extremamente fino na faixa de 0,01 mm, é mais conveniente utilizar um modelo KITO 10-HDMI com a mesa cruzada de precisão correspondente (ver: modelo EK-100 e EK-150). Peso: 13 kg, dimensões: 400 x 250 x 550 mm - 670 mm.

Escopo de fornecimento do KITO 40-HDMI:

Videomicroscópio série KITOZOOM
Nº de pedido KITO 40-HDMI
KITOZOOM - Zoom de encaixes em seis níveis
- lâmpada anular LED e luz inferior com bloco de alimentação, dimerizável
- mesa cruzada ajustável na altura 80 x 60 mm
- com lente frontal 0,5x
- placa de base 400 x 250 mm
- duas áreas de zoom - doze níveis de zoom
- câmera HDMI 1920 x 1080 pixel com autofoco
