Sistema de medição de ferramentas CT-6000 para microferramentas

Número do artigo: CT-6000
€19.900,00 *

* Preço sem IVA - mais Custos de transporte

System pomiarowy do małych narzędzi. Łatwa obsługa - uniwersalne w nagraniach - efektywne i łatwe do zrozumienia oprogramowanie pomiarowe

On backorder (Prazo de entrega: 6 semanas)

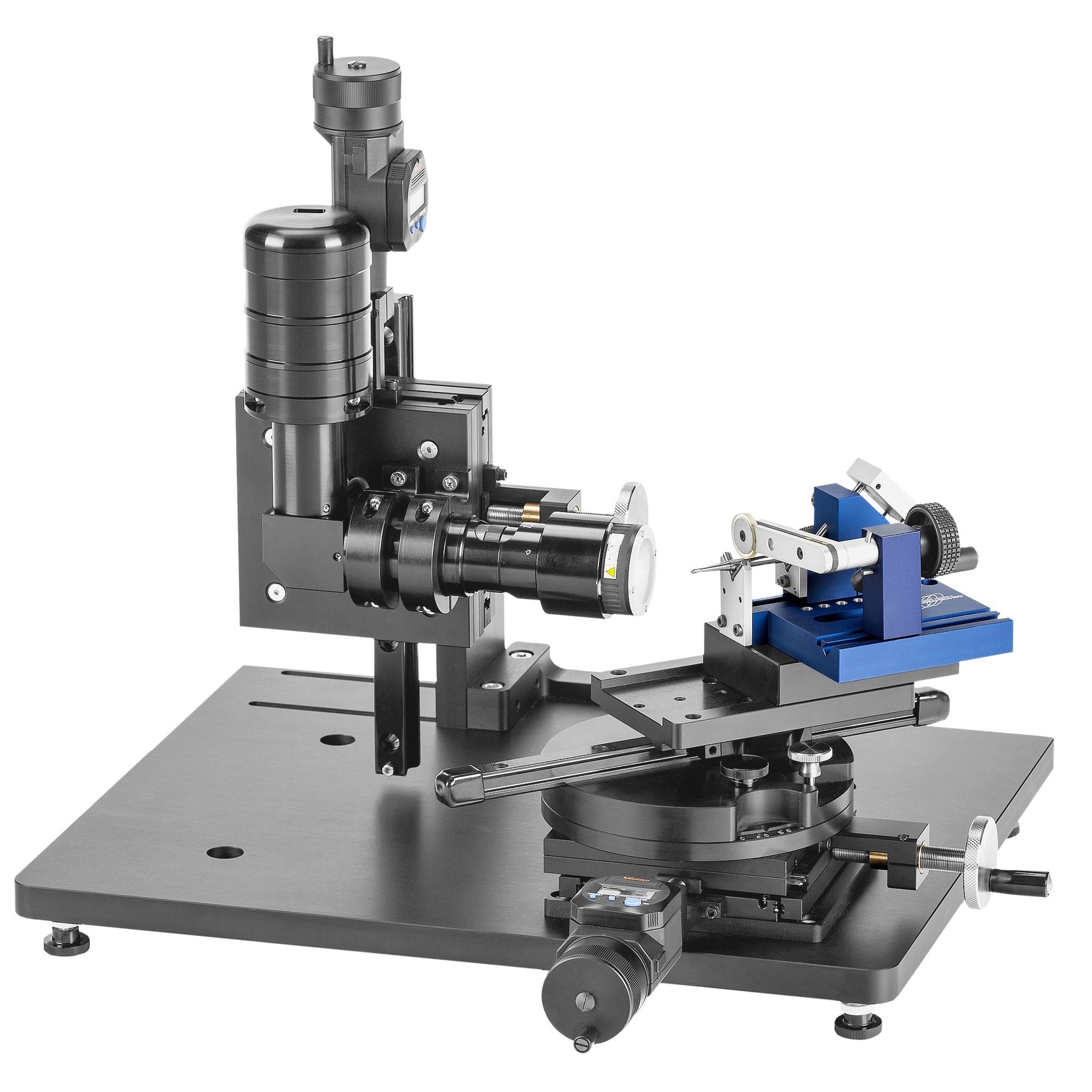

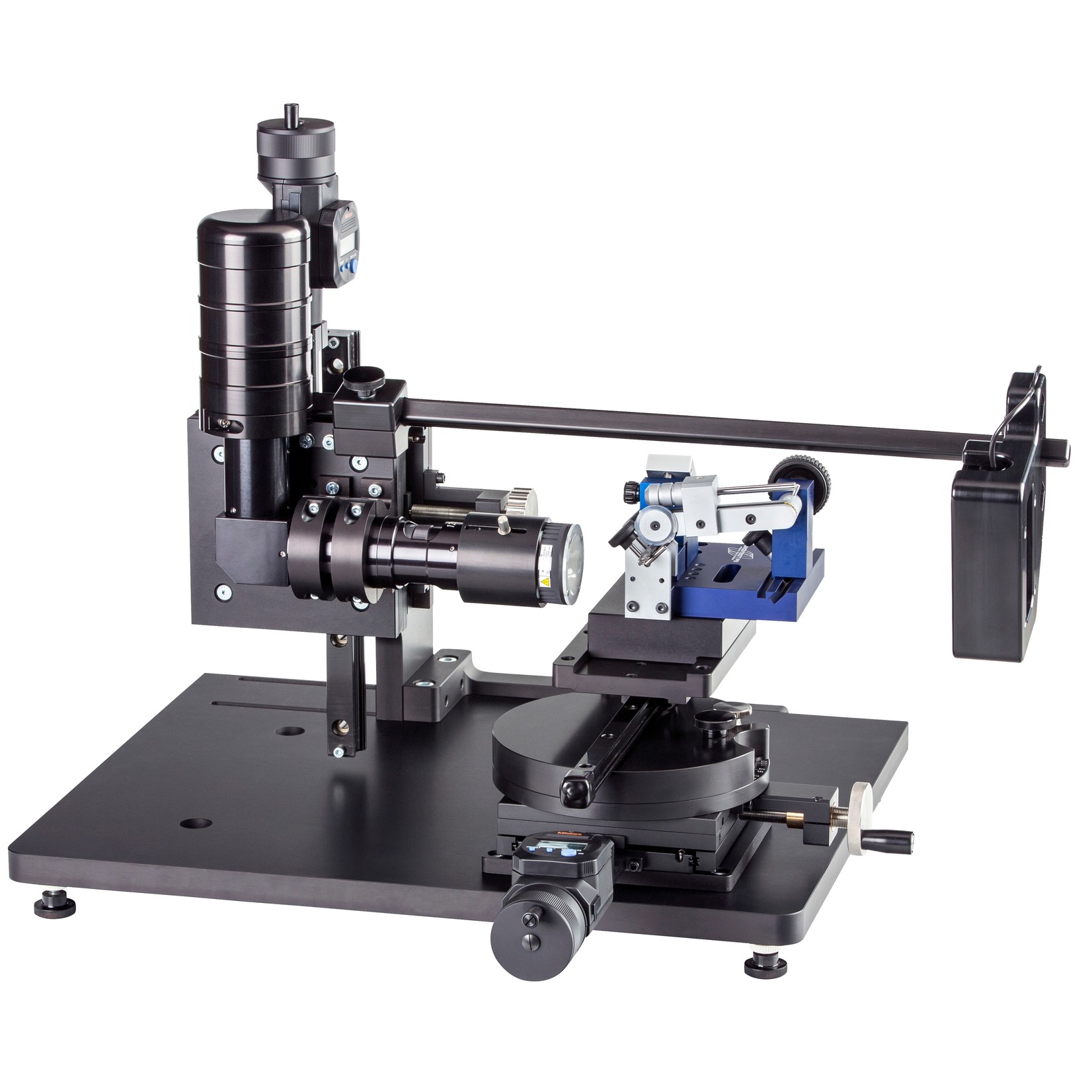

Uma estação de medição variável para medição rápida e fácil de microferramentas, tais como brocas, brocas de passo e fresas. Com base nos sistemas de zoom raster da série 12000, o CT-6000 está equipado com uma óptica angular. A câmara USB 2.0 tem uma resolução de 1600 x 1200 pixels. O sistema de câmara, que é montado na mesa vertical de medição transversal, pode ser deslocado para a direita com o dispositivo de retenção. Isto torna possível trabalhar com diferentes lentes de fixação, que reduzem para metade ou duplicam os campos de visão dos sete níveis de zoom. O CT-6000 está equipado com duas fases de medição transversal. A fase de medição transversal montada verticalmente está equipada com um mostrador digital de 50 mm no eixo Z. A fase de medição transversal montada horizontalmente está equipada com outro calibrador de mostrador no eixo Y e no eixo X.

Os medidores com mostrador digital têm uma resolução de 0,001 mm. A fim de poder utilizar de forma óptima funções do software de medição Metric, tais como a avaliação do ancinho ou ângulo livre, os medidores do eixo Z e do eixo Y são lidos através de uma interface e as coordenadas XY são calculadas no software de medição Metric.

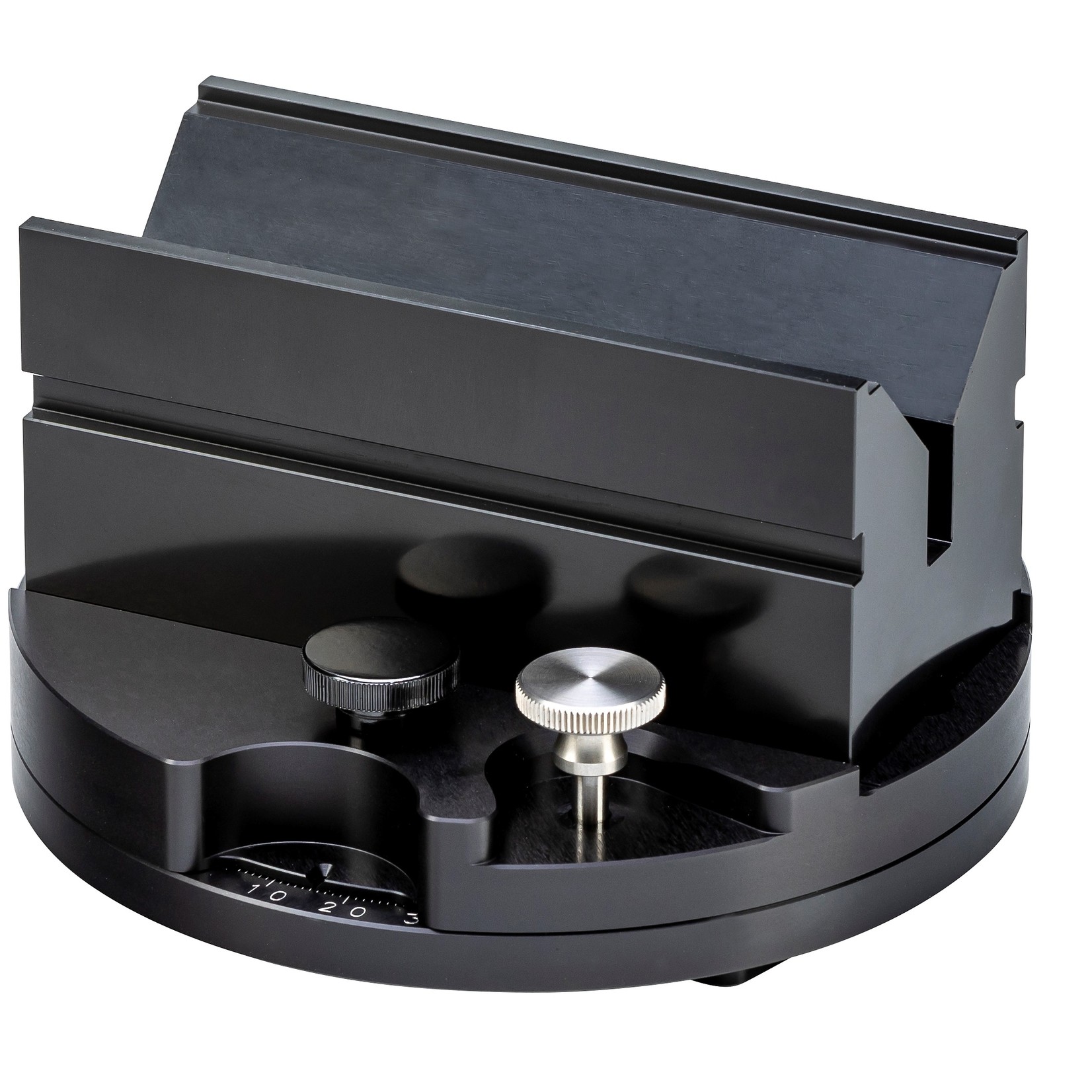

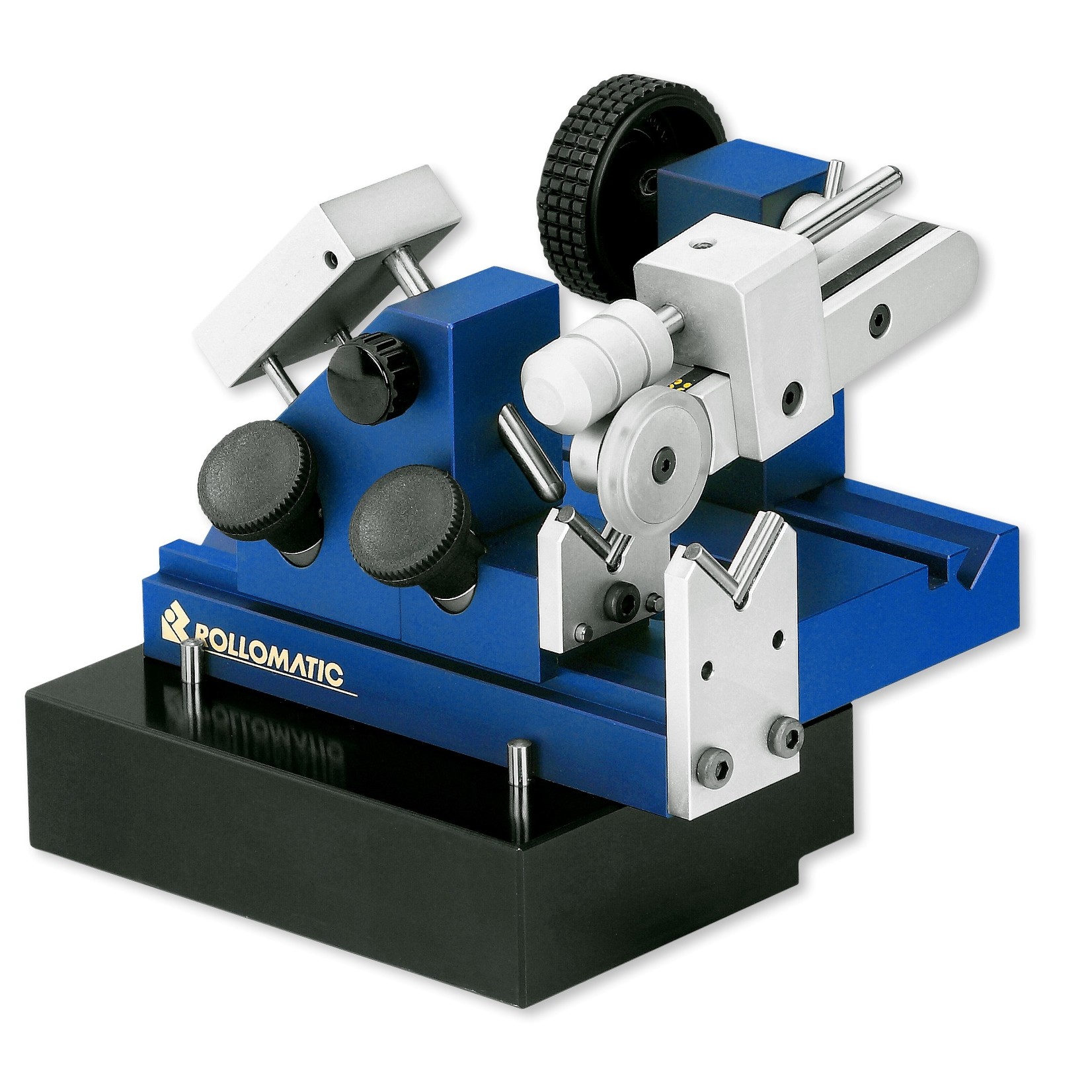

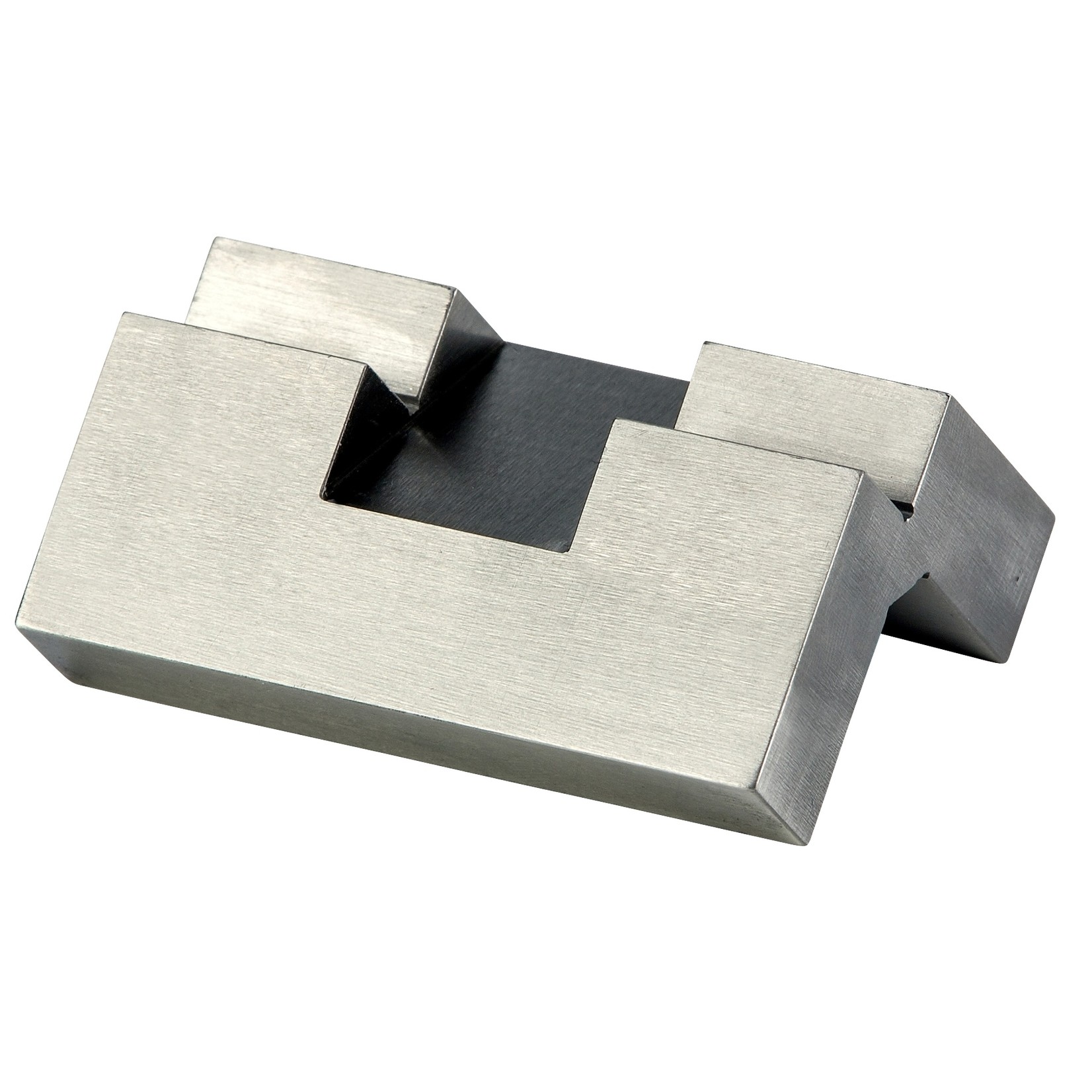

Na mesa de medição transversal montada horizontalmente é montada uma mesa rotativa sem degraus com uma graduação de 240°. Isto permite a visão frontal, lateral e traseira das ferramentas. O guia de precisão integrado permite levar os prismas de inserção rápida e facilmente à distância de trabalho ideal. Um prisma de 100 mm de comprimento com prisma de inserção é fornecido como padrão. Os prismas são feitos de POM de alta qualidade para evitar danificar os espécimes. Um Rollomatic Concentricity Pro com placa adaptadora é fornecido como um acessório adicional.

Se o CT-6000 for utilizado com uma lente de fixação 0,5x ou sem uma lente de fixação, uma fonte de luz fria LED com luz de anel de fenda e difusor está incluída no âmbito da entrega. Para medir ferramentas muito pequenas, a lente de fixação 1,5x ou 2x é fornecida em combinação com uma luz especial de anel LED para micro ferramentas. Para medir com as funções de processamento de imagem do software de medição Metric, é necessária uma iluminação especial e opcionalmente ordenável. Esta luz traseira paralela em azul dá um contraste absolutamente nítido nas arestas das ferramentas. O software de medição Metric MT está incluído no âmbito da entrega, bem como um disco de calibração com protocolo DAkkS.

Para si como cliente, não há custos de seguimento para actualizações de software ou calibração do sistema. As actualizações são sempre gratuitas e a calibração dos sistemas de medição é tão simples que pode realizá-la você mesmo e poupar um contrato de manutenção dispendioso.
