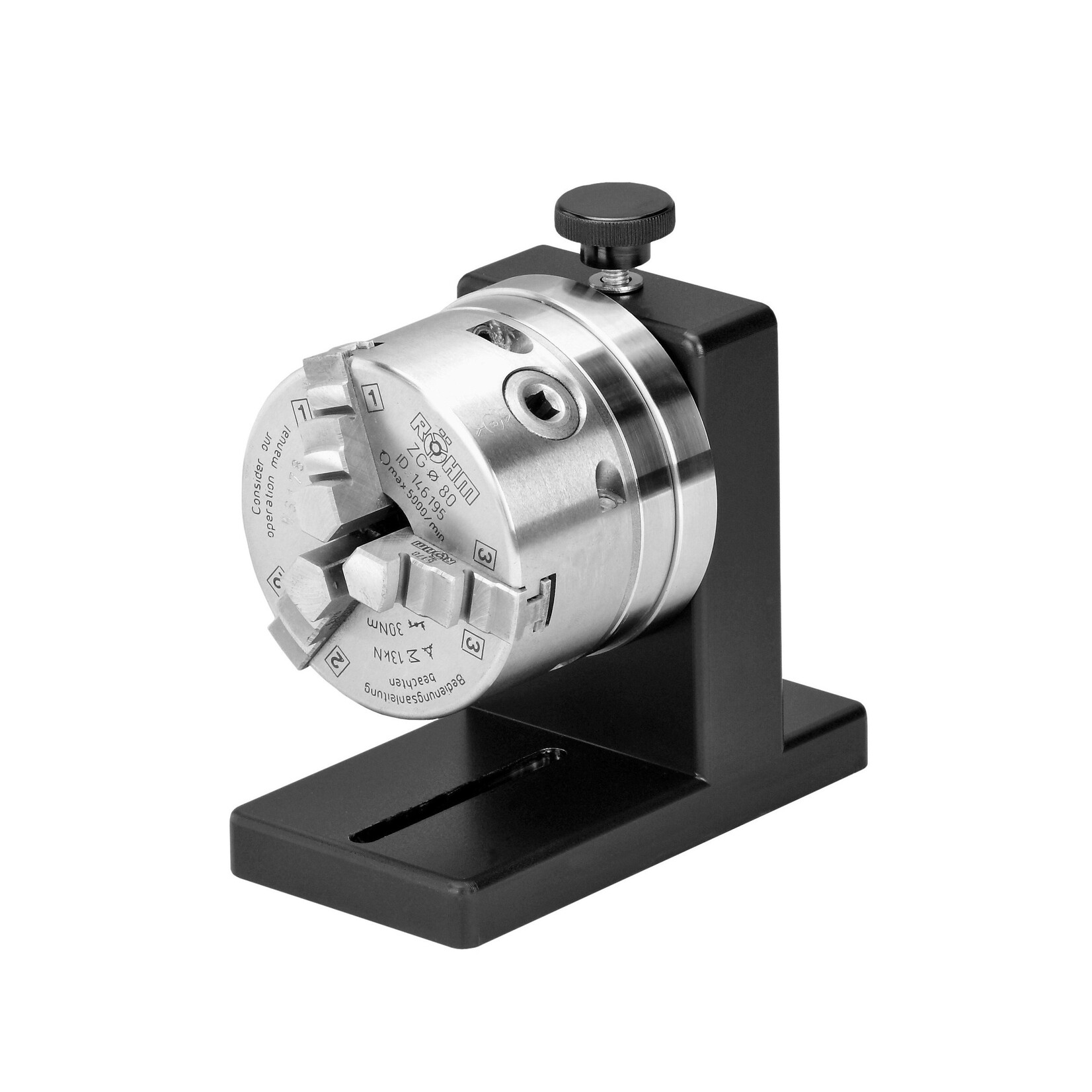

Als alternative Aufnahmevorrichtung zur Vermessung von Bohrern und Fräsern in den Werkzeugmesssystemen der Serie CT bieten wir das Präzisions Dreh- und -Schleiffutter ZG HI-Tru der Firma Röhm in unserem Adaptersystem für die CT-Serie an.

Das RÖHM Handspannfutter ZG Hi-Tru eignet sich optimal für die Bearbeitung von Werkstücken die mit höchster Rundlaufgenauigkeit gefertigt werden sollen. Es ist universell zu verwenden, besonders vorteilhaft aber auf Schleifmaschinen, Teilapparaten und Drehmaschinen. Die Handhabung ist sehr einfach. Das eingespannte Werkstück kann über 3 tangential angeordnete Einstellspindeln sehr feinfühlig auf die gewünschte Rundlaufgenauigkeit eingestellt werden. Zentrisches Spannen über ein Antriebsritzel. Technische Merkmale: - mit je einem Satz Dreh- und Bohrbacken - mit Spiralring - mit radialer Feineinstellung für höchste Rundlaufgenauigkeit - Zentrisch spannend - Gehärtete Einstellspindeln - Spiralring gehärtet - zur Erhaltung der Spannkraft müssen Drehfutter regelmäßig geschmiert werden Kundenvorteile: - Einstellgenauigkeit innerhalb 0,005 mm - Wiederholspanngenauigkeit 0,015 mm - Induktivgehärtete Abstützfläche für Einstellspindel - Stahlaufnahmeflansch - Gusskörper - Feineinstellung ohne Lösen der Futterbefestigungsschrauben
