Werkzeugmesssystem

Artikelnummer: CT-12000-D
€27.900,00 *

* Preis ohne MwSt. - zzgl. Versandkosten

Einfach zu bedienen - universell in den Aufnahmen - effektive und leicht verständliche Messsoftware. Das Universalsystem aus der Serie CT

Auf Lager (1) (Lieferzeit: 1 Woche nach Auftrag)

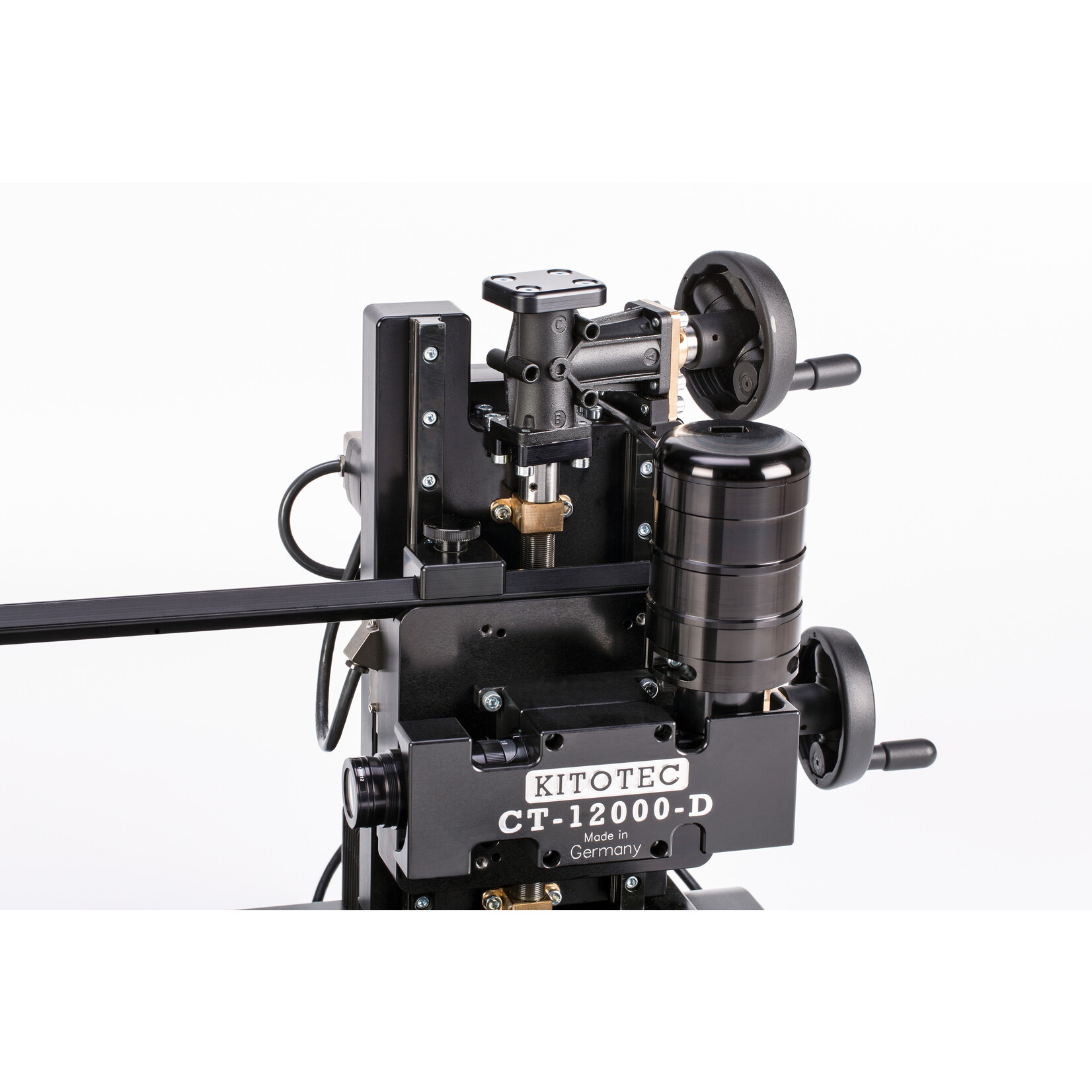

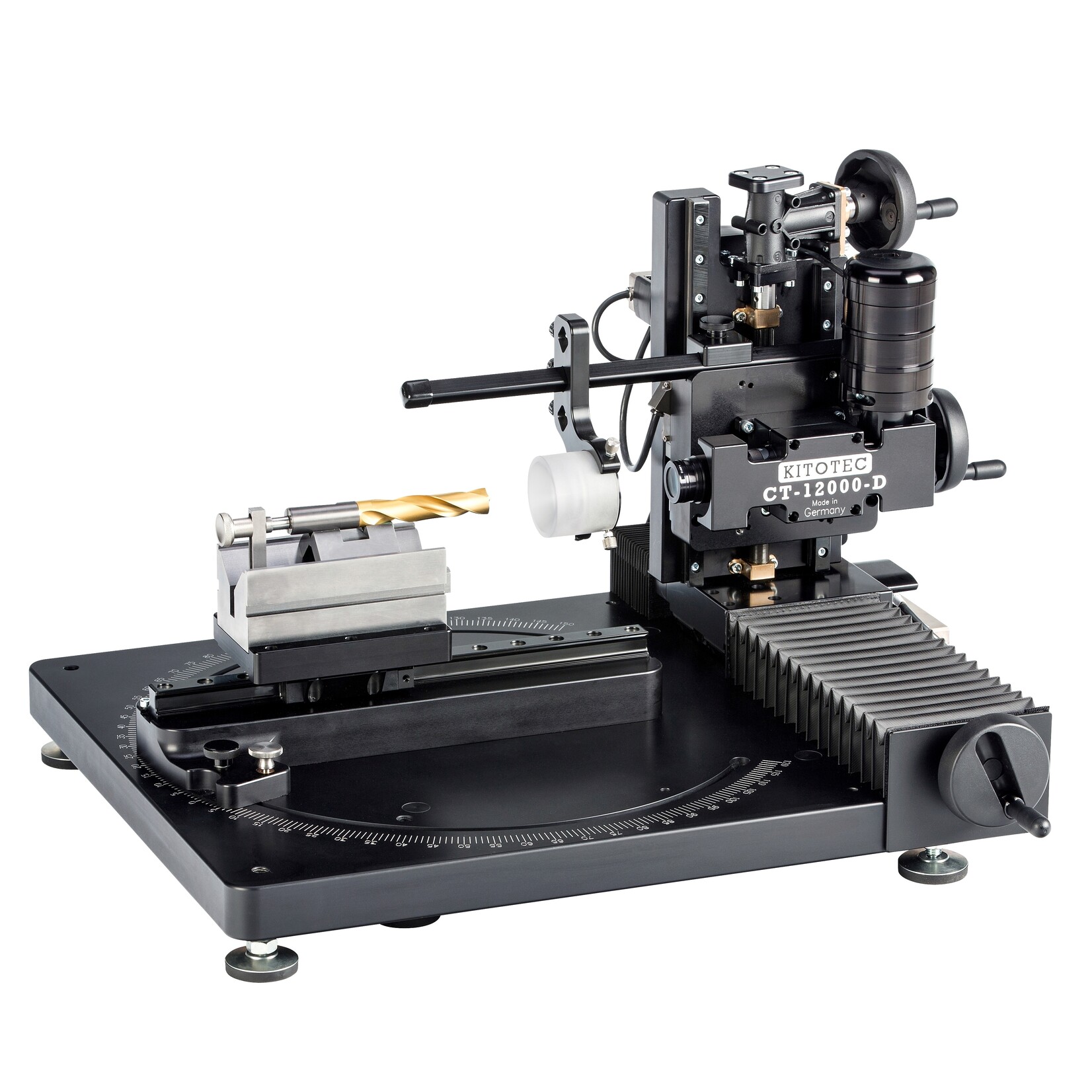

CT-12000-D: Das Universalgerät für alle Fälle. Messlän-ge in der Y-Achse 250 mm mit Antrieb über Kugelumlaufspindel. Die Z-Achse bietet 170 mm Messbereich. Doppelführungssysteme in allen Achsen. Schwenkbar um 280 Grad mit einer 300 mm verschiebbaren Aufnahmeplatte. Enthalten im Lieferumfang: Messsoftware, Stahlprisma mit rückwärtigem Anschlag und Stahleinlegeprisma, LED-Kaltlichtquelle, Spaltringlicht mit Diffusor sowie paralleles Rücklicht und LED- Doppelschwanenhals-Lichtleiter, PC mit 4K Monitor.

Die Optik: Als Optik wird ein 12-fach Zoom mit 14 Raststufen eingesetzt. Die Optik wird in der höchs-ten Zoomstufe in den Fokus zum Objekt justiert. Nun kann der Anwender ohne Nachjustierung im gesamten Zoombereich präzise fokussiert arbeiten. Bei er-höhten Anforderungen an die Prozesssicherheit, bie-ten wir alternativ ein motorisiertes Zoomsystem an, welches über Hotkeys automatisch umgestellt wird. Als Kamera wird eine USB Color Kamera mit den optimalen drei Megapixel (2048 x 1600 Pixel) eingesetzt.

Die Beleuchtung: Die Ausleuchtung der Werkzeuge muss perfekt sein. Deshalb arbeiten wir mit einer LED Kaltlichtquelle, die 1.300 Lumen erzeugen kann. Das Spaltringlicht mit Diffusor erzeugt ein extrem homogenes, reflexionsarmes Bild. Als Rücklicht setzen wir eine parallele Beleuchtung in blau ein, die gewährleis-tet, dass das Licht nicht um die Werkzeuge „herumkriecht“.

Die Kalibration: Die Software ist bei der Lieferung bereits mittels einer zertifizierten Kalibrierscheibe kalibriert. Ihr Vorteil ist, dass Sie uns für eine Überprüfung der Kalibration nicht mehr benötigen – keine Servicekosten. Diese Überprüfung ist in wenigen Minuten selber durchgeführt und wird in einem entsprechenden Protokoll für Ihr Qualitätsmanage-ment dokumentiert.

Die Software: Metric, die in 35 Sprachen umstellbar ist, verfügt neben vielen Standardfunktionen über mehr als 40 manuelle oder automatische Sondermessfunktionen für Werkzeuge. Ergänzt wird sie durch die automatische Kantenantastung und Bild-verarbeitungsfunktionen, die alle für die Werkzeugvermessung einsetzbar sind. Spezialfunktionen zur Vermessung der Steigung von Kühlkanälen bei Rohstäben, bieten eine zusätzliche Möglichkeit, die Fertigungsprozesse präzise kontrollieren zu können. Alle Funktionen können auf Hotkeys gelegt werden. Zusätzlich ist es möglich jeweils für das Auflicht und Rücklicht eine eigene Kombination von Hotkeys mit den Zoomstufen und den dazugehörigen Beleuchtungsparametern auf Hotkey-Ebenen zu legen. Dies erspart viel Zeit und bietet die Möglichkeit, die für die jeweilige Beleuchtungsart einsetzbaren Messfunktio-nen zuzuordnen.

Die Updates: Kostenlose Updates sind ein Garant da-für, dass Sie als Kunde keine teuren Folgekosten zu erwarten haben. Unser Downloadsystem macht Sie unabhängig von unseren Arbeitszeiten. Aktuelle Trei-ber für die Kameras und Videoclips in der Hilfe unter-stützen Sie auch nach Jahren.

Die Messsysteme: Eingesetzt werden Führungen der höchsten Genauigkeitsklasse mit integrierten Mess-systemen Made in Germany.

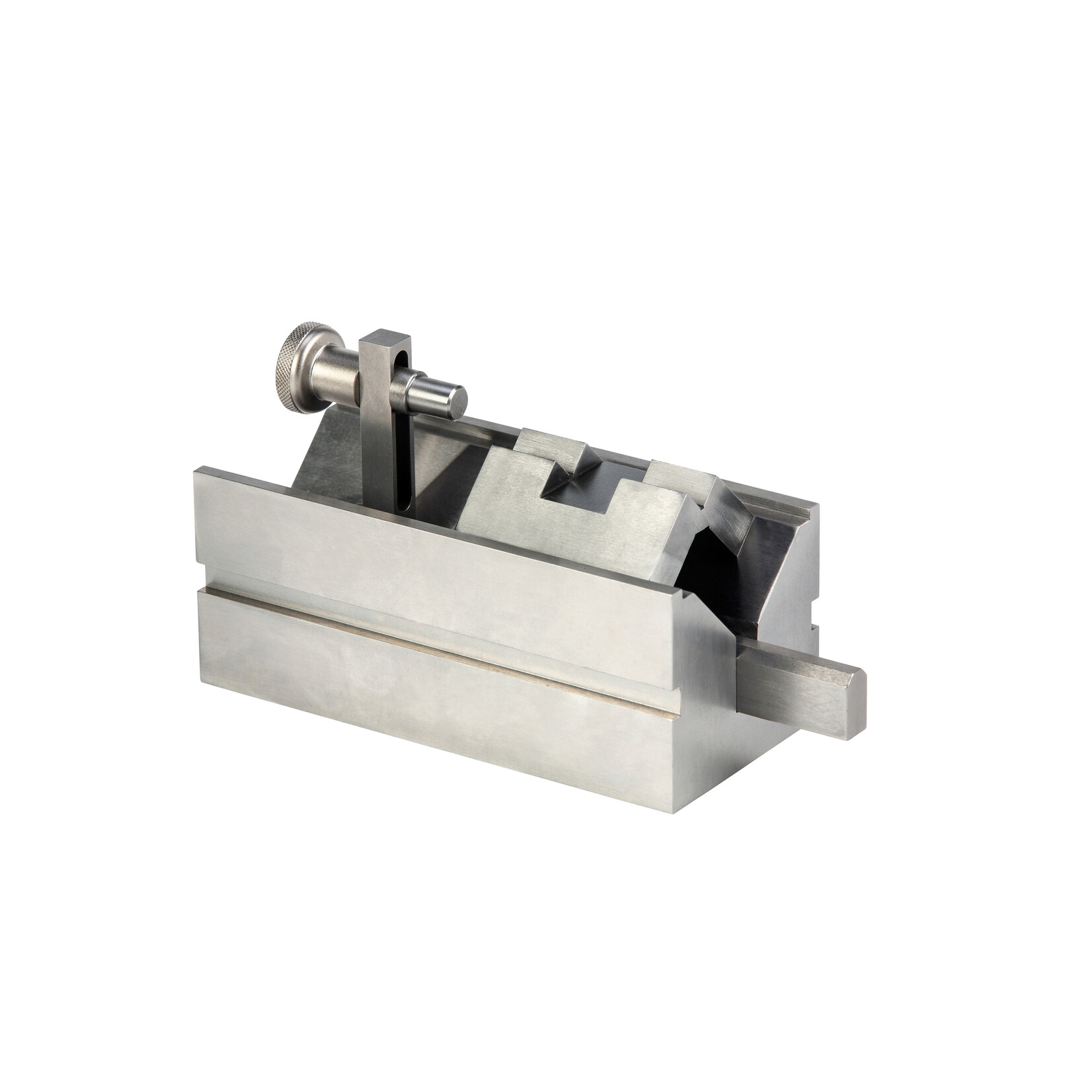

Die Werkzeugaufnahmen: Für die perfekte und vor allem schnelle Positionierung Ihrer Werkzeuge bie-ten wir Ihnen verschiedene Aufnahmen an. Im Liefer- umfang des CT-12000-D ist ein Stahlprisma mit rück-wärtigem Anschlag und Einlegeprisma enthalten. Optional lieferbar ist der Rollomatic Concentricity Pro, HSK Aufnahmen von Diebold und weitere Systeme. Wenn diese Vorrichtungen bereits bei Ihnen vorhan-den sind, liefern wir Ihnen gerne die entsprechenden Adapterplatten für das jeweilige System. Weiteres Sonderzubehör auf Anfrage. Die universelle Aufnahmeplatte des CT-12000-D erlaubt Ihnen, die Anfertigung von eigenen Auf- nahmen nach Ihrem Bedarf. Gerne stellen wir Ihnen die Zeichnung oder ein Stepfile der Aufnahmeplatte zur Verfügung.

Technische Daten:

  • Rastenzoomsystem 12x mit Adapter 0,67x mit abgewinkelter Optik Prismensystem) und Vorsatzlinse 0,5x
  • Z-Achse 170 mm – Spindelsteigung 1 mm mit Messsystem, Auflösung 0.001 mm
  • X-Achse 100 mm – Spindelsteigung 1 mm
  • Y-Achse 250 mm – Spindelsteigung 5 mm mit Messsystem Auflösung 0.001

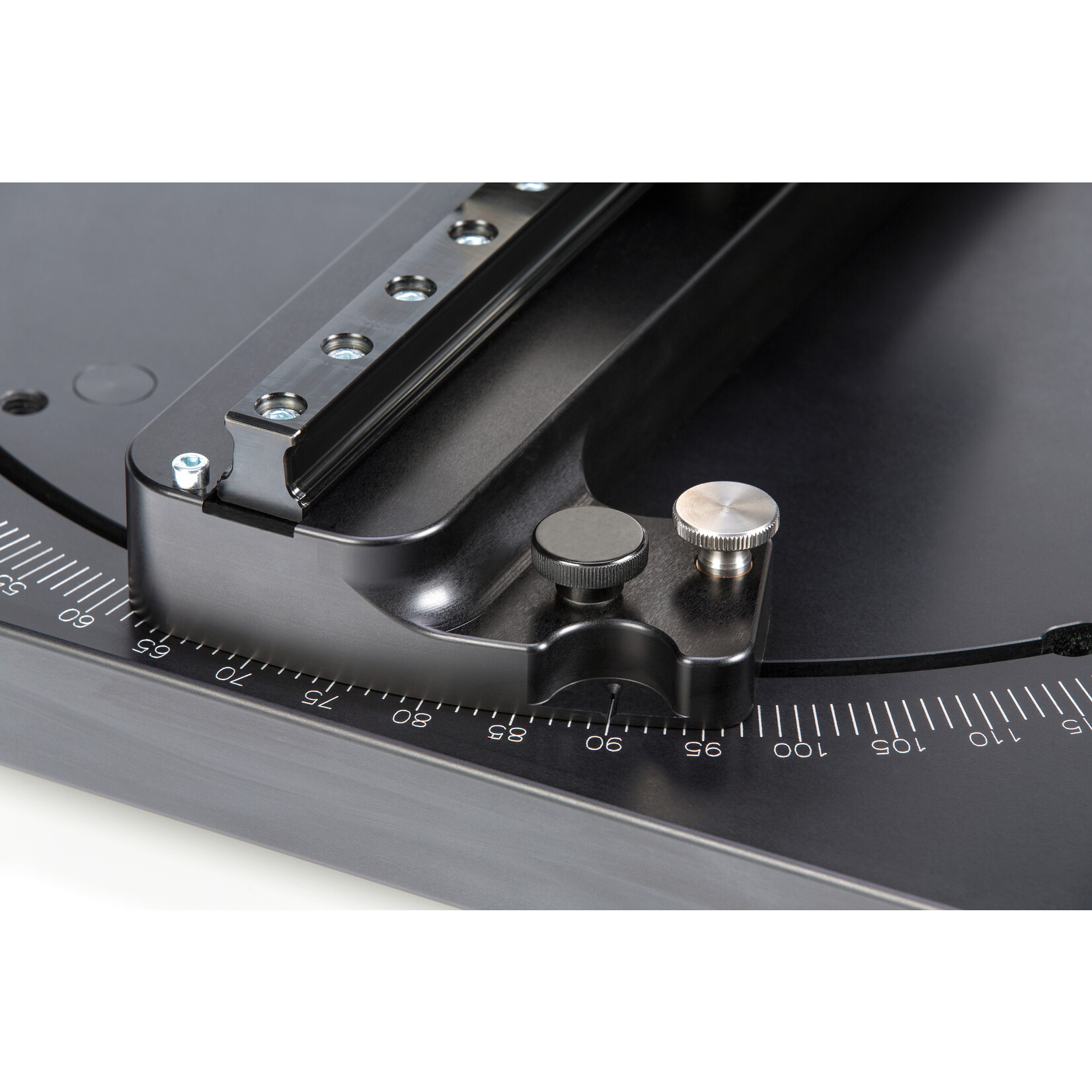

  • Drehachse 280° mit 150 mm
  • Stahl-Einlegeprisma mit rückwärtigem Anschlag sowie sowie ein kleines Stahlprisma für kleine Werkzeuge
  • LED Kaltlichtquelle mit Spaltringlicht und Diffusor, verschiebbar
  • paralleles Rücklicht blau für automatische Messungen mit längerer Schubstange
  • Messsoftware Metric MT
  • Interface zum Auslesen der Messsysteme
