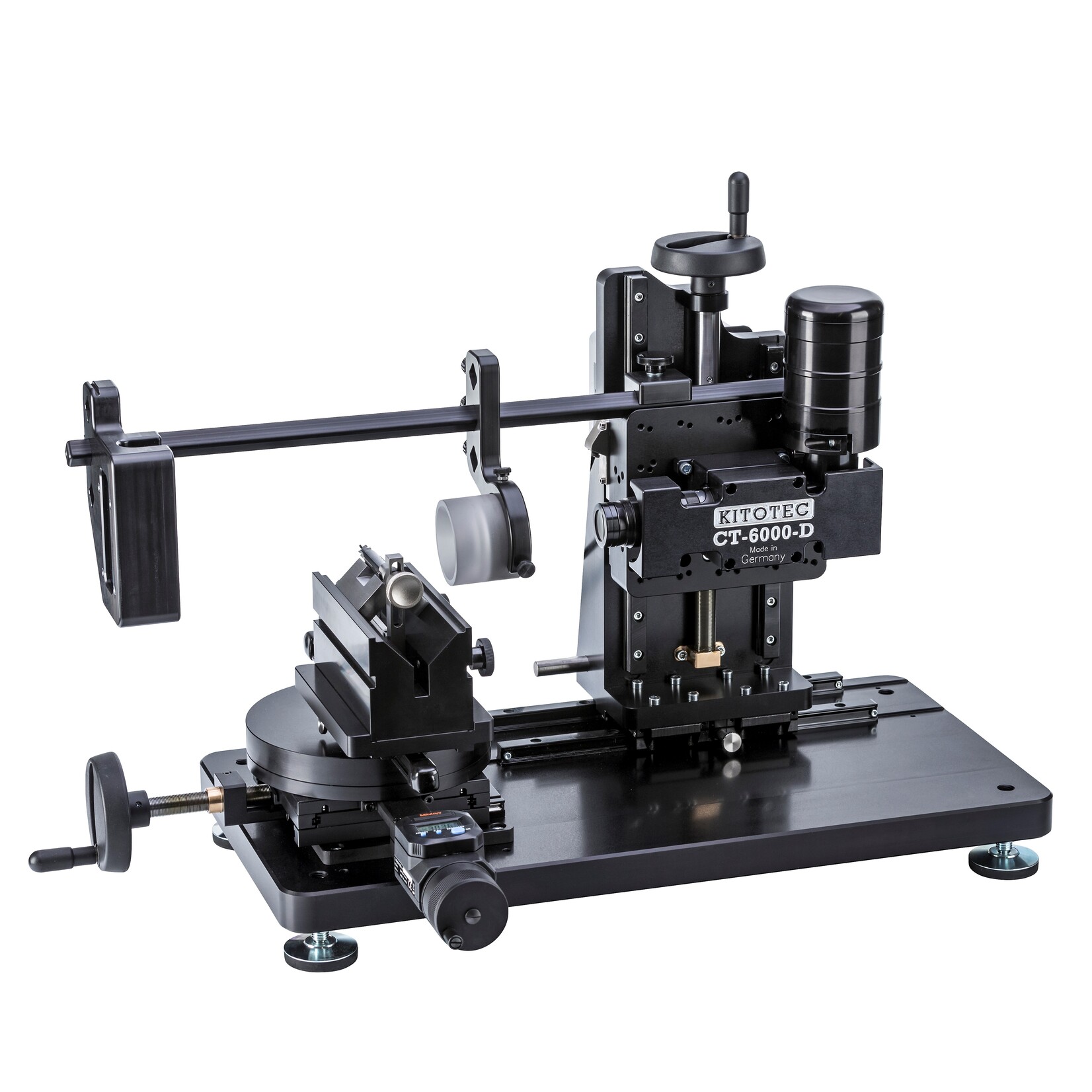

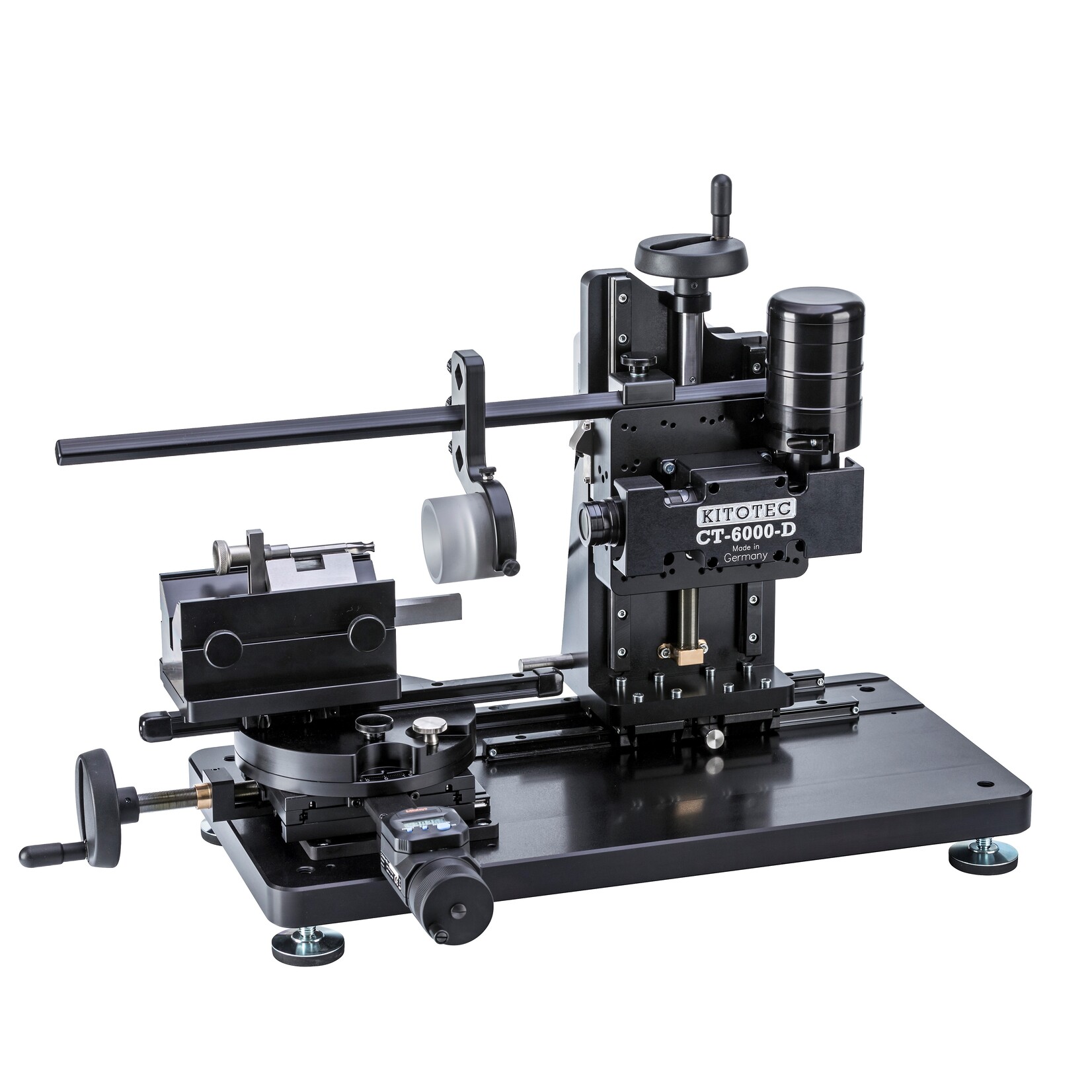

CT-6000-D: Die neue Konstruktion und der extrem schnelle Wechsel der Vorsatzlinsen ermöglichen Ihnen mit dem CT-6000-D Werkzeuge von 30 mm bis 50 µm Durchmesser zu vermessen. Hierbei werden Vergrößerungen bis zu 1.100-fach auf dem Bildschirm realisiert. Die um 240° drehbare und verschiebbare Aufnahmeplatte kann mit einem Prisma, einer HSK Aufnahme oder einem Rollomatic Concentricity Pro kombiniert werden, und gewährleistet so die perfekte Positionierung des zu vermessenden Werkzeuges. (HSK und Rollomatic optional)

Die Optik: In diesem Modell kommt ein motorisiertes 10-Stufen-Zoomsystem zum Einsatz. In der höchsten Zoomstufe wird die Optik zum Objekt justiert. Nun kann der Anwender im gesamten Zoombereich präzise fokussiert arbeiten, ohne dass eine Nachjustierung erforderlich ist. Das Modell CT-6000-D wird mit einer 0,5-fach-Vorsatzlinse geliefert. Bei Abnahme dieser Vorsatzlinse verdoppelt sich die Vergrößerung des Zoomsystems in den zehn Stufen. Optional sind weitere Vorsatzlinsen für eine weit höhere Vergrößerung lieferbar, beispielsweise für Mikrobohrer. Die Zoomstufen werden über Hotkeys automatisch umgestellt. Als Kamera kommt eine USB-3.0-Color-Kamera mit optimalen 5,6 Megapixeln zum Einsatz.

Die Beleuchtung: Die Ausleuchtung der Werkzeuge muss perfekt sein. Deshalb arbeiten wir mit einer LED Kaltlichtquelle mit 1.300 Lumen. Das angeschlossene Spaltringlicht erzeugt eine homogene Beleuchtung. Als Rücklicht setzen wir eine parallele Beleuchtung in blau ein, die gewährleistet, dass das Licht nicht um die Werkzeuge „herumkriecht“. Für Mikrowerkzeuge wird im Auflicht ein spezielles LED Ringlicht mit Diffusor und Dimmung eingesetzt. (LED Ringlicht und rückwärtiges Backlight optional)

Die Kalibration: Die Software ist bei der Lieferung bereits mittels einer zertifizierten Kalibrierscheibe kalibriert. Ihr Vorteil ist, dass Sie uns für eine Überprüfung der Kalibration nicht mehr benötigen – keine Servicekosten. Diese Überprüfung ist in wenigen Minuten selber durchgeführt und wird in einem entsprechenden Protokoll für Ihr Qualitätsmanagement dokumentiert.

Die Software: Metric, die in 35 Sprachen umstellbar ist, verfügt neben vielen Standardfunktionen über mehr als 40 manuelle oder automatische Sondermessfunktionen für Werkzeuge. Ergänzt wird sie durch die automatische Kantenantastung und Bildverarbeitungsfunktionen, die alle für die Werkzeugvermessung einsetzbar sind. Spezialfunktionen zur Vermessung der Steigung von Kühlkanälen bei Rohstäben, bieten eine zusätzliche Möglichkeit, die Fertigungsprozesse präzise kontrollieren zu können. Alle Funktionen können auf Hotkeys gelegt werden.

Zusätzlich ist es möglich jeweils für das Auflicht und Rücklicht eine eigene Kombination von Hotkeys mit den Zoomstufen und den dazugehörigen Beleuchtungsparametern auf Hotkey-Ebenen zu legen. Dies erspart viel Zeit und bietet die Möglichkeit, die für die jeweilige Beleuchtungsart einsetzbaren Messfunktionen zuzuordnen.

Die Updates: Kostenlose Updates sind ein Garant dafür, dass Sie als Kunde keine teuren Folgekosten zu erwarten haben. Unser Downloadsystem macht Sie unabhängig von unseren Arbeitszeiten. Aktuelle Treiber für die Kameras und Videoclips in der Hilfe unter-stützen Sie auch nach Jahren.

Die Messsysteme: Eingesetzt werden Führungen der höchsten Genauigkeitsklasse mit integrierten Messsystemen Made in Germany.

Die Werkzeugaufnahmen: Für die perfekte und vor allem schnelle Positionierung Ihrer Werkzeuge bieten wir Ihnen verschiedene Aufnahmen an. Im Lieferumfang des CT-6000-D ist ein Prisma mit rückwärtigem Anschlag und Einlegeprisma enthalten. Optional lieferbar ist der Rollomatic Concentricity Pro, HSK Aufnahmen von Diebold und weitere Systeme. Wenn diese Vorrichtungen bereits bei Ihnen vorhan-den sind, liefern wir Ihnen gerne die entsprechenden Adapterplatten für das jeweilige System. Weiteres Sonderzubehör auf Anfrage.

Die universelle Aufnahmeplatte des CT-6000-D erlaubt Ihnen, die Anfertigung von eigenen Aufnahmen nach Ihrem Bedarf. Gerne stellen wir Ihnen die Zeichnung oder ein Stepfile der Aufnahmeplatte zur Verfügung.
