Titan-Zentriermikroskope haben ein aufrechtes Bild, das optisch von links nach rechts korrigiert ist, so dass der Bediener das Werkstück mit dem Mikroskop genauso sieht wie ohne, Fehler durch Vertauschen oder Umstellen sind ausgeschlossen
Sie werden alle mit gehärteten und geschliffenen Schäften mit einem Durchmesser von 1/2" geliefert, so dass sie durch die Verwendung von Spannzangen an alle Maschinen angepasst werden können. Es wird empfohlen, dass sie mit eigenen Spannzangen ausgestattet werden, wenn sie kontinuierlich in einer Maschine verwendet werden.
Die Zentriermikroskope der CS-Serie verfügen über eine "prismatische" Zentriervorrichtung, bei der nur zwei Schrauben für eine besonders einfache und schnelle Zentrierung zum Ausgleich des Spindelrundlaufs benötigt werden. Die prismatische Einstellung der CS-Serie hat den Vorteil, dass Sie die Einstellungen der einen Achse nicht ändern müssen, während Sie die andere Achse einstellen, da beide Einstellungen völlig unabhängig voneinander sind. Beide Methoden können schnell erlernt werden. Eine spezielle Anleitung wird mit den Geräten mitgeliefert. Es ist ein Leichtes, das Mikroskop so einzustellen, dass es jedes Mal perfekt zentriert ist.
Die Titan-Zentriermikroskope haben ein aufrechtes Bild, das optisch von links nach rechts korrigiert ist, so dass der Bediener das Werkstück mit dem Mikroskop genauso sieht wie ohne es.
Die Titan-Zentriermikroskope sind für das Einrichten und Prüfen von vertikalen Fräsmaschinen, großen Lehrenbohrern, Bohrwerken, Drehbänken, Elektroerosionsmaschinen, bandgesteuerten Maschinen und Bohrmaschinen konzipiert. Drei Koordinatenmessmaschinen.
Die CS-Zentriermikroskope sind in 5 Hauptmodellen erhältlich:
Anwendungen:
CS-10X: Das Gerät ist speziell für Bohrwerke, wegen seiner extrem langen Brennweite. Es kann auch auf Vertikalfräsmaschinen oder Lehrenbohrern eingesetzt werden, wenn eine lange Brennweite erforderlich ist.

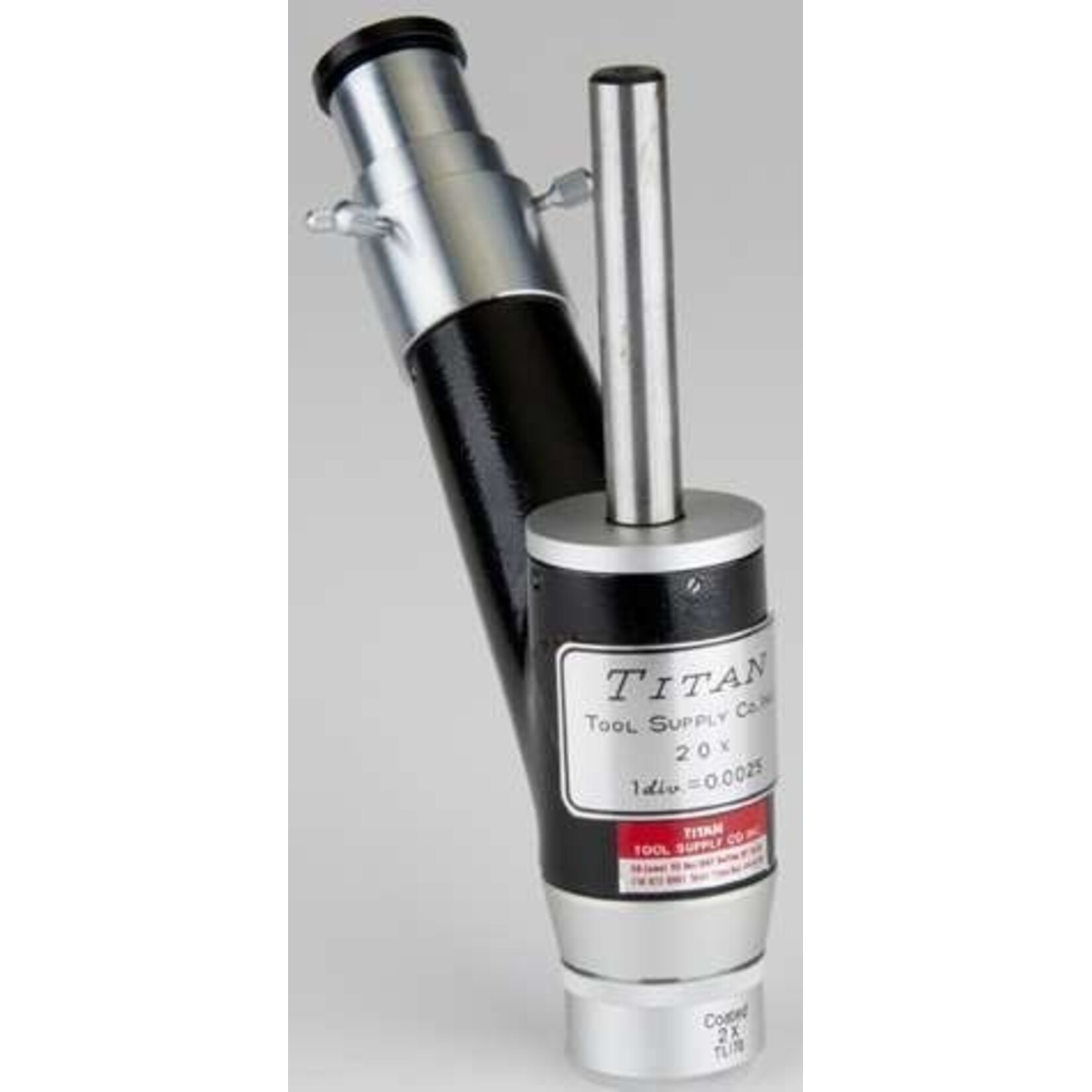

CS-20X: Ein Zentriermikroskop das besonders gut geeignet für den Einsatz an Funkenerosionsmaschinen und Fräsmaschinen des Typs Bridgeport und einigen Koordinaten-Messmaschinen. Es verfügt über ein größeres Sichtfeld, eine längere Brennweite und einen längeren Okulartubus, was dem Betrachter einen leichteren Zugang zum Mikroskop ermöglicht, da der Okulartubus nahezu horizontal liegt. Die prismatische 2-Schrauben-Zentriermethode für den Spindelauslauf ermöglicht ein einfaches und schnelles Einrichten.
CS-50X: Das Gerät wurde speziell für den Einsatz auf Koordinaten-Messmaschinen wie "Moore, Sip, Bendix, Boice, Numerex", etc entwickelt. Es hat ein größeres Sichtfeld, einen größeren Abstand zwischen den Linien auf dem Fadenkreuz, eine höhere Vergrößerung und eine prismatische Zentriervorrichtung für den Spindelrundlauf, die für eine einfache und schnelle Einrichtung sorgt.
CS-100X: Dieses Modell ist ideal für extrem nahe Messungen oder kurze Arbeitsabstände. Es ist ideal geeignet für Koordinaten-Messmaschinen oder Miniatur-Chip-Messung, Größenbestimmung und Lokalisierung.Es sind Messwerte von .0001" bis .00005" möglich. Die Maschine, an der diese Geräte verwendet werden sollen, muss aufgrund der hohen Vergrößerungen absolut stabil sein und darf nicht vibrieren.
CS-200X: Dieses Modell ist ideal für extrem nahe Messungen oder kurze Arbeitsabstände. Es ist ideal geeignet für Koordinaten-Messmaschinen oder Miniatur-Chip-Messung, Größenbestimmung und Lokalisierung.Es sind Messwerte von .0001" bis .00005" möglich. Die Maschine, an der diese Geräte verwendet werden sollen, muss aufgrund der hohen Vergrößerungen absolut stabil sein und darf nicht vibrieren.
Arbeitsabstände:
Sichtfelder:
Geometrie der Strichplatte im Okular:
Optional lieferbar (bitte anfragen):
VIDEOADAPTER FÜR TITAN-ZENTRIERMIKROSKOPE:
Alle Titan-Zentriermikroskope der CS-Serie lassen sich leicht auf Video umrüsten. Sie müssen nur das Okular entfernen und stattdessen den Videoadapter verwenden. Diese Videoadapter lassen sich direkt in den C-Mount jeder Videokamera einschrauben. Das Zentriermikroskop kann immer noch auf den Drehpunkt einer Spindel zentriert werden. Der einzige Unterschied besteht darin, dass das Bild jetzt auf dem Bildschirm des Videomonitors angezeigt wird. Dies kann besonders für große Koordinatenmessmaschinen, große Lehrenbohrmaschinen und alle Maschinen, bei denen es aufgrund der Tischgröße oder von Hindernissen an der Maschine unmöglich ist, in das Okular zu schauen, wünschenswert sein.
