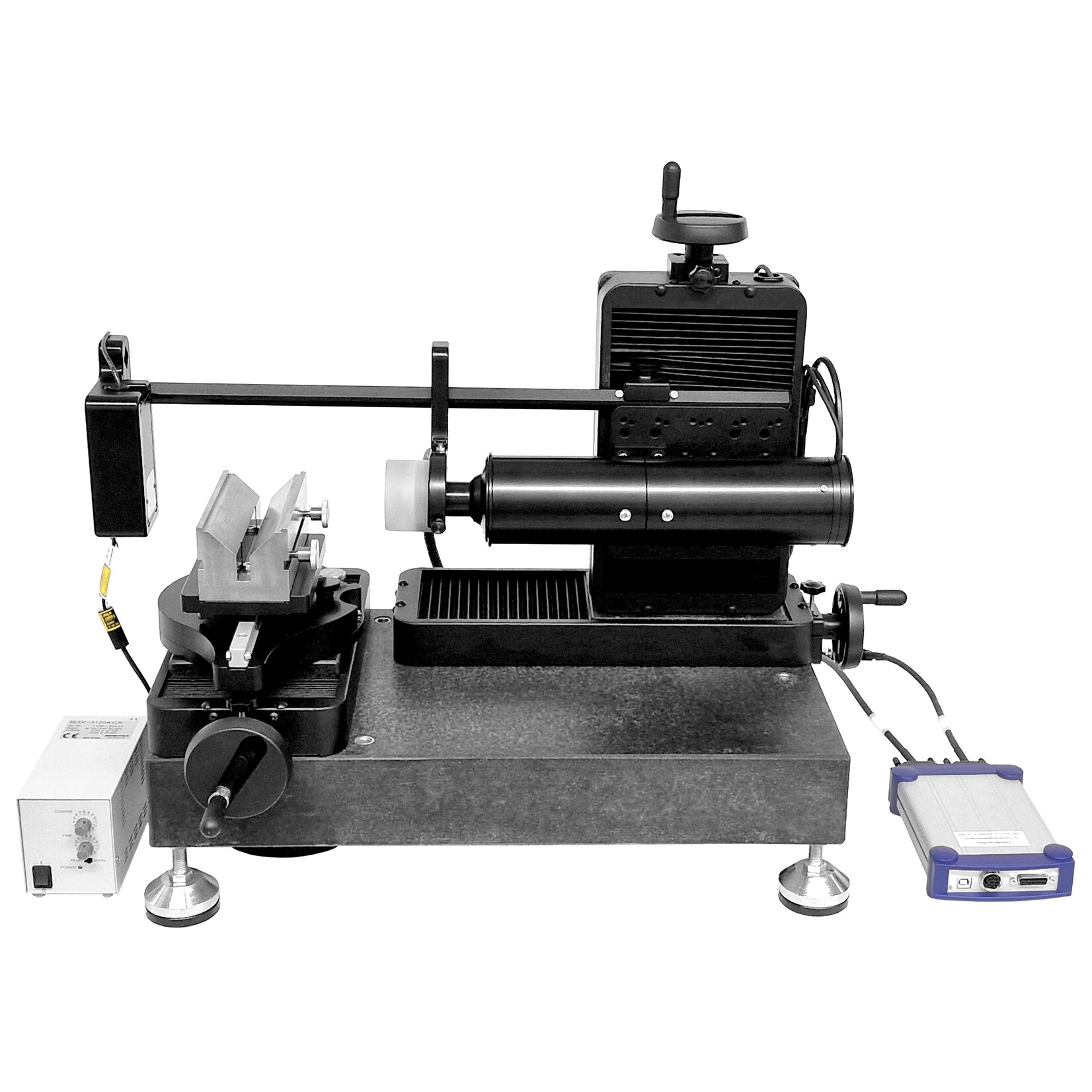

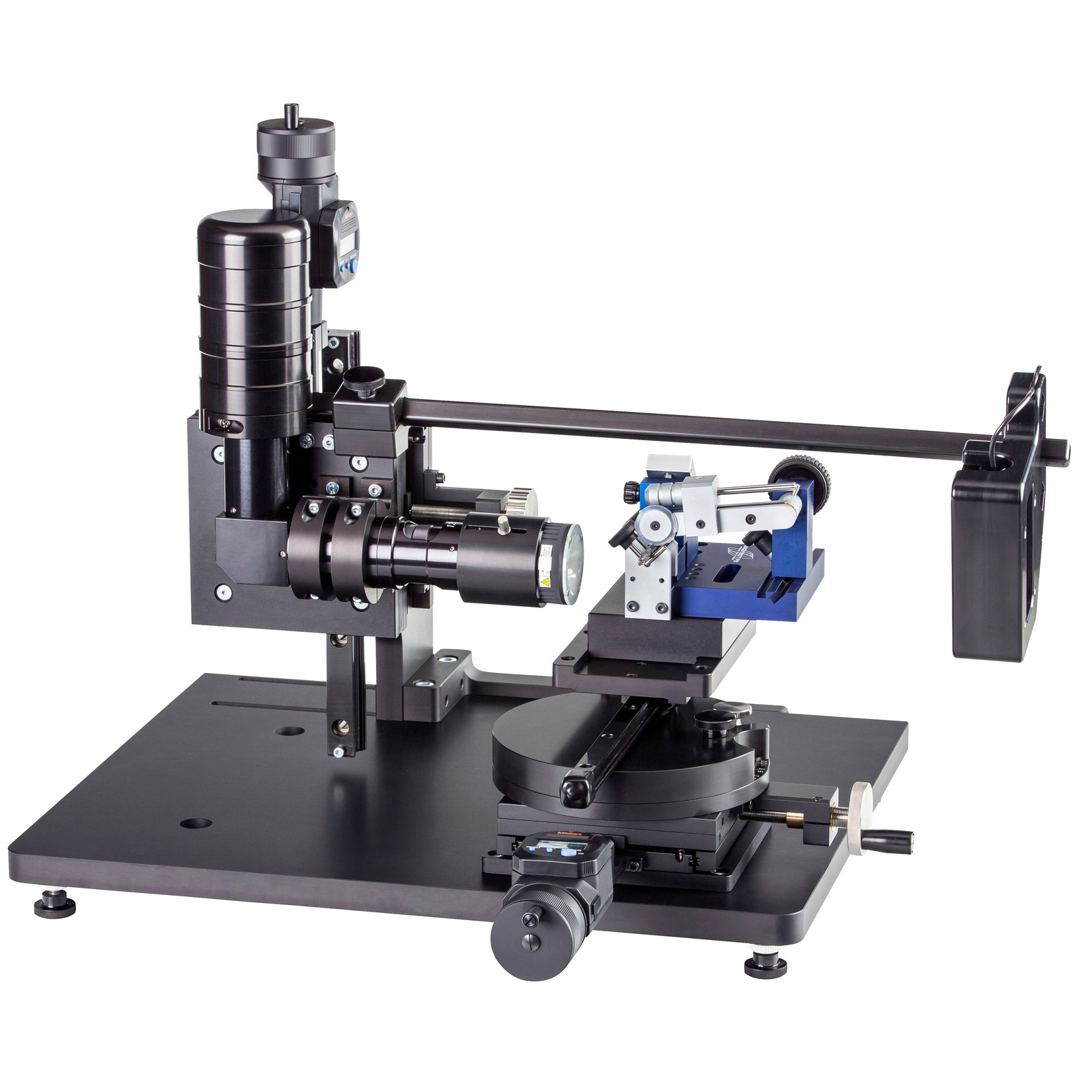

Zmienna stacja pomiarowa do szybkiego i łatwego pomiaru mikronarzędzi, takich jak wiertła, wiertła stopniowe i frezy. Kamera CT-6000, oparta na rastrowych systemach zoom z serii 12000, jest wyposażona w kątowy układ optyczny. Kamera USB 2.0 ma rozdzielczość 1600 x 1200 pikseli. System kamer, który jest zamontowany na pionowym stole pomiarowym, można przesuwać w prawo za pomocą uchwytu. Umożliwia to pracę z różnymi obiektywami mocującymi, które zmniejszają lub podwajają pole widzenia siedmiu poziomów powiększenia. CT-6000 jest wyposażony w dwa krzyżowe stopnie pomiarowe. Zamontowany pionowo krzyżowy stopień pomiarowy jest wyposażony w cyfrowy czujnik zegarowy 50 mm w osi Z. Poziomo zamontowany krzyżowy stopień pomiarowy jest wyposażony w inny czujnik zegarowy w osi Y i X.



Cyfrowe czujniki zegarowe mają rozdzielczość 0,001 mm. Aby móc optymalnie wykorzystać funkcje oprogramowania do pomiarów metrycznych, takie jak ocena kąta natarcia lub luzu, czujniki zegarowe osi Z i osi Y są odczytywane za pośrednictwem interfejsu, a współrzędne XY są obliczane w oprogramowaniu do pomiarów metrycznych.



Na poziomo zamontowanym poprzecznym stole pomiarowym zamontowany jest bezstopniowo regulowany stół obrotowy o podziałce 240°. Umożliwia to oglądanie narzędzi z przodu, z boku i z tyłu. Zintegrowana precyzyjna prowadnica umożliwia szybkie i łatwe ustawienie pryzmatów do optymalnej odległości roboczej. Standardowo dostarczany jest pryzmat o długości 100 mm z pryzmatem wprowadzającym. Pryzmaty są wykonane z wysokiej jakości POM-u, co zapobiega uszkodzeniom próbek. Dodatkowym wyposażeniem jest urządzenie Rollomatic Concentricity Pro z płytą adaptera.



Jeśli aparat CT-6000 jest używany z soczewką mocującą 0,5x lub bez soczewki mocującej, w zestawie znajduje się źródło zimnego światła LED z pierścieniem szczelinowym i dyfuzorem. Do pomiaru bardzo małych narzędzi dostarczana jest soczewka mocująca 1,5x lub 2x w połączeniu ze specjalną lampką pierścieniową LED do mikronarzędzi. Do pomiarów z wykorzystaniem funkcji przetwarzania obrazu oprogramowania pomiarowego Metric niezbędne jest specjalne, opcjonalnie zamawiane oświetlenie. Równoległe światło tylne w kolorze niebieskim zapewnia absolutnie ostry kontrast na krawędziach narzędzi. W zestawie znajduje się oprogramowanie pomiarowe Metric MT oraz tarcza kalibracyjna z protokołem DAkkS.



Klient nie ponosi żadnych kosztów związanych z aktualizacją oprogramowania lub kalibracją systemu. Aktualizacje są zawsze bezpłatne, a kalibracja systemów pomiarowych jest tak prosta, że można ją przeprowadzić samodzielnie, oszczędzając sobie kosztownej umowy serwisowej.
