Werkzeugmesssystem CT-6000 für Mikrowerkzeuge

Artikelnummer: CT-6000
€19.900,00 *

* Preis ohne MwSt. - zzgl. Versandkosten

Das Messsystem für kleine Werkzeuge. Einfach zu bedienen - universell in den Aufnahmen - effektive und leicht verständliche Messsoftware

Mit Lieferrückstand (Lieferzeit: 6 Wochen)

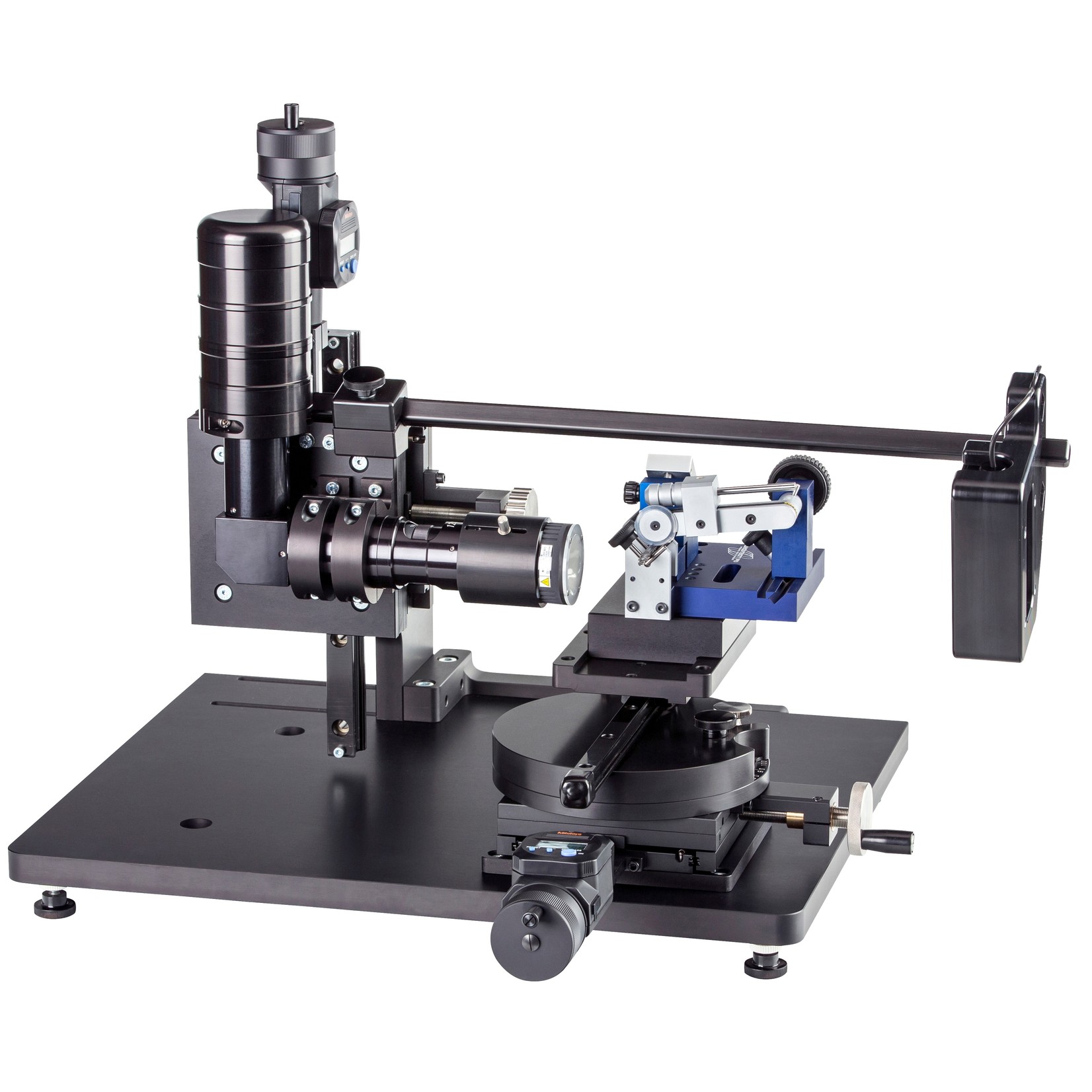

Ein variabler Messplatz für die schnelle und einfache Vermessung von Mikrowerkzeugen wie Bohrern, Stufenbohrern und Fräsern. Basierend auf den Rastenzoomsystemen der Serie 12000 ist der CT-6000 mit einer abgewinkelten Optik ausgestattet. Die USB 2.0 Kamera verfügt über eine Auflösung von 1600 x 1200 Pixel. Das Kamerasystem, dass auf dem vertikalen Kreuzmesstisch montiert ist, kann mit der Haltevorrichtung nach rechts verschoben werden. Dadurch kann mit verschiedenen Vorsatzlinsen gearbeitet werden, durch welche die Sichtfelder der sieben Zoomstufen noch einmal halbiert bzw. verdoppelt werden. Der CT-6000 ist mit zwei Kreuzmesstischen ausgerüstet. Der vertikal montierte Kreuzmesstisch ist mit einer digitalen 50 mm Messuhr in der Z-Achse ausgestattet. Der horizontal montierte Kreuzmesstisch ist in der Y-Achse und X-Achse jeweils mit einer weiteren Messuhr versehen

Die digitalen Messuhren haben eine Auflösung von 0.001 mm. Um Funktionen der Metric Messsoftware wie z. B. die Auswertung des Span- oder Freiwinkels optimal nutzen zu können, werden die Messuhren der Z-Achse und Y-Achse über ein Interface ausgelesen und die XY-Koordinaten in der Metric Messsoftware verrechnet.

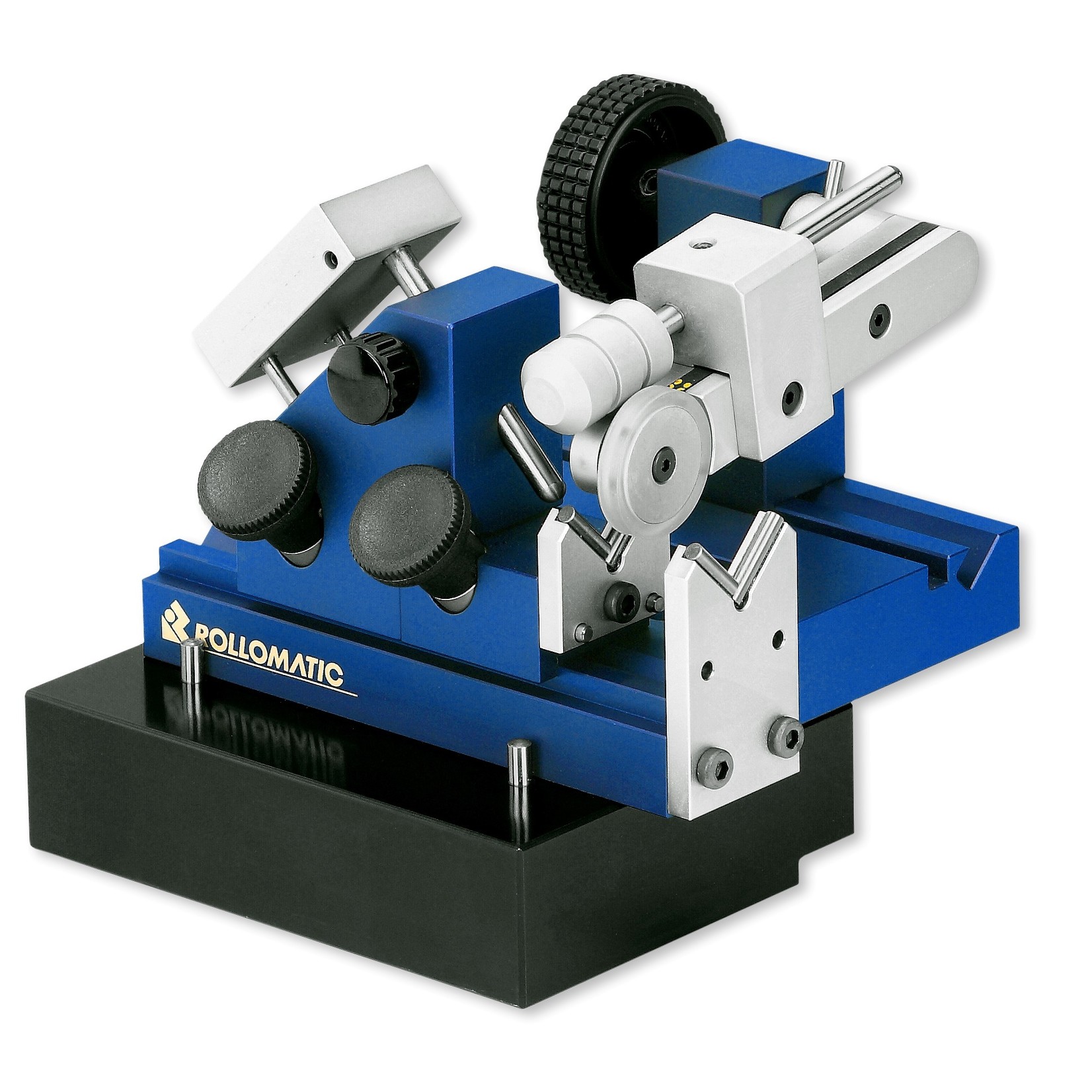

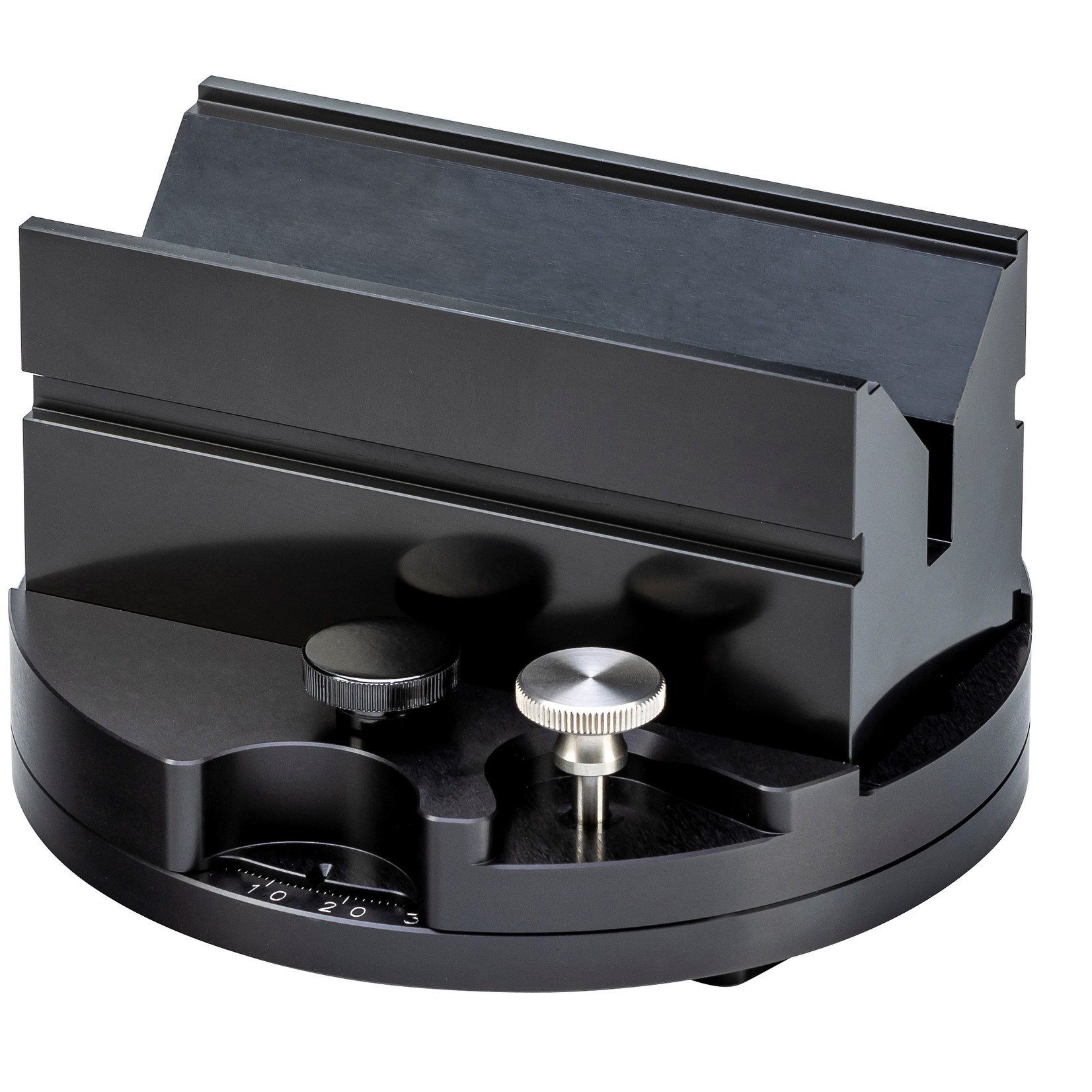

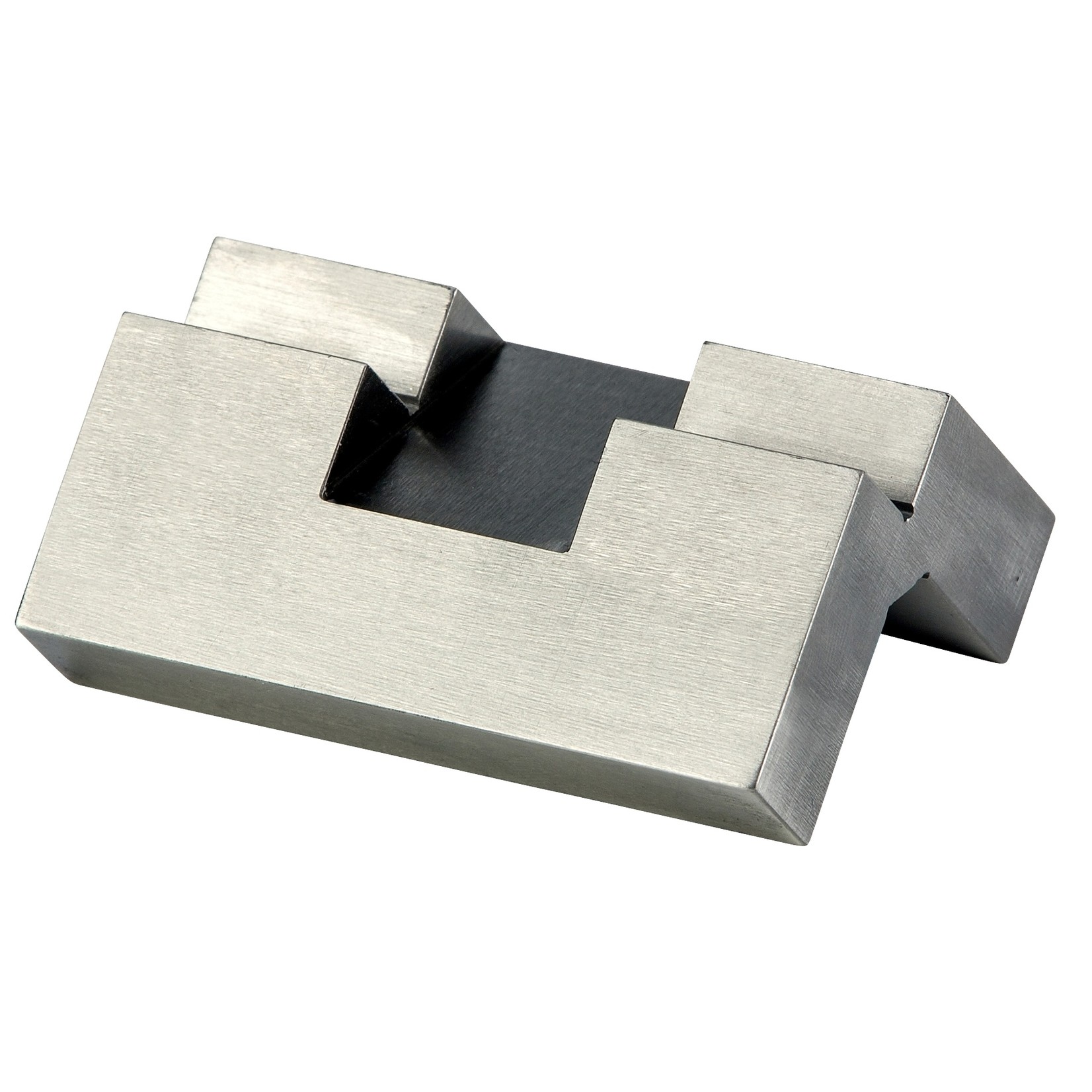

Ein stufenlos einstellbarer Drehtisch mit Gradeinteilung von 240° ist auf dem horizontal montierten Kreuzmesstisch aufgebaut. Dieser ermöglicht die Front-, Seiten-, und Rückansicht der Werkzeuge. Die integrierte Präzisionsführung ermöglicht, die Einlegeprismen einfach und schnell in den optimalen Arbeitsabstand zu bringen. Serienmäßig wird ein 100 mm langes Prisma mit Einlegeprisma geliefert. Die Prismen sind aus hochwertigem POM gefertigt, um die Prüflinge nicht zu beschädigen. Als weiteres Zubehör wird ein Rollomatic Concentricity Pro mit Adapterplatte geliefert.

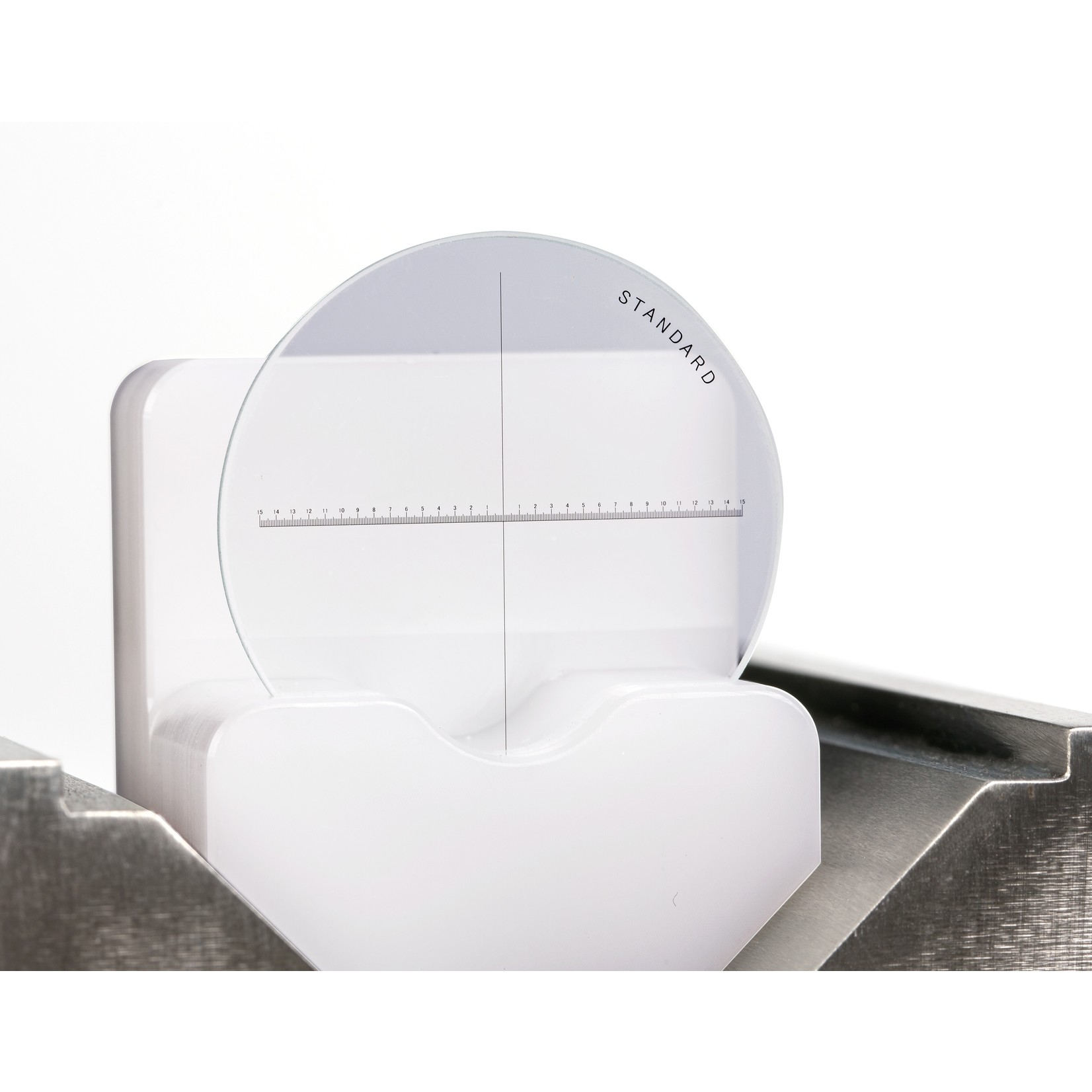

Wird der CT-6000 mit Vorsatzlinse 0,5x oder ohne Vorsatzlinse eingesetzt, ist im Lieferumfang eine LED Kaltlichtquelle mit Spaltringlicht und Diffusor enthalten. Für die Vermessung von sehr kleinen Werkzeugen wird die Vorsatzlinse 1,5x oder 2x in Verbindung mit einem speziellen LED Ringlicht für Mikrowerkzeuge geliefert. Für die Vermessung mit den Bildverarbeitungsfunktionen der Metric Messsoftware ist eine spezielle, optional bestellbare Beleuchtung notwendig. Dieses parallele Rücklicht in blau ergibt absolut einen absolut scharfen Kontrast an den Werkzeugkanten. Die Messsoftware Metric MT ist genauso im Lieferumfang enthalten wie auch eine Kalibrierscheibe mit DAkkS Protokoll.

Für Sie als Kunden ergeben sich keine Folgekosten für Softwareupdates oder die Kalibration des Systems. Die Updates sind grundsätzlich kostenlos und die Kalibration der Messsysteme so einfach, dass Sie diese selber durchführen und sich einen teuren Wartungsvertrag komplett ersparen können.
